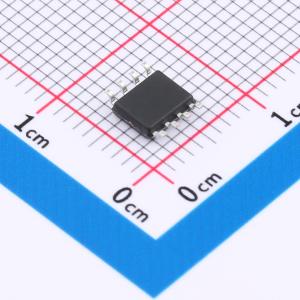

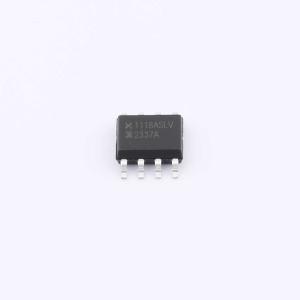

MX1118AS-LV
电源
- 描述
- 18W PSR ，宽输出电压
- 商品型号
- MX1118AS-LV
- 商品编号
- C19272944
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.197567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 9V~24V | |
| 开关频率 | 72kHz | |
| 耗散功率(Pd) | 1.1W | |
| 晶体管耐压 | 650V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 恒压模式(CV)；欠压保护(UVP)；过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | PFM 调制；PWM 调制 | |
| 反馈方式 | 原边反馈 |
商品概述
MX1118AS-LV是一款高性能离线PSR电源开关，适用于低功率AC/DC充电器和适配器应用。它采用初级侧感应和调节方式，因此可省去光耦和TL431。该器件集成了专有的恒压和恒流控制功能。 在恒流（CC）控制模式下，可通过CS引脚处的检测电阻Rcs从外部调节电流和输出功率设定值。在恒压（CV）控制模式下，采用多模式操作以实现高性能和高效率。此外，内置的线缆压降补偿功能可实现良好的负载调整率。在大负载条件下的CC模式中，器件以PFM模式工作；在轻/中负载时，以降频PWM模式工作。该芯片的工作电流极低，待机功耗低于75mW，可满足严格的待机功耗标准。MX1118AS-LV具备全面的保护功能和自动重试特性，包括逐周期电流限制、VDD过压保护、反馈环路开路保护、短路保护、内置前沿消隐、VDD欠压锁定和OTP等。 MX1118AS-LV采用SOP-8封装。
商品特性
- 无需PC817和TL431的初级侧感应和调节
- 在通用交流输入下实现高精度恒流和恒压
- 多模式操作以提高效率
- 集成5A 650V NMOSFET
- 可编程的恒流和恒压调节
- 内置初级绕组电感补偿
- 可编程的线缆压降补偿
- 无需控制环路补偿
- 无音频噪声运行
- 超低启动电流和低工作电流
- 内置前沿消隐（LEB）
- 具备自动重试功能的全面保护
- 带迟滞的VDD欠压锁定（UVLO）
- VDD过压保护（VDD OVP）
- 逐周期过流保护
- 反馈环路开路保护
- 内部过温保护
- 输出短路保护
应用领域
- 手机充电器
- 电视、电脑等的辅助电源适配器
- 小功率适配器
- 数码相机充电器
- 家用小电器充电器
