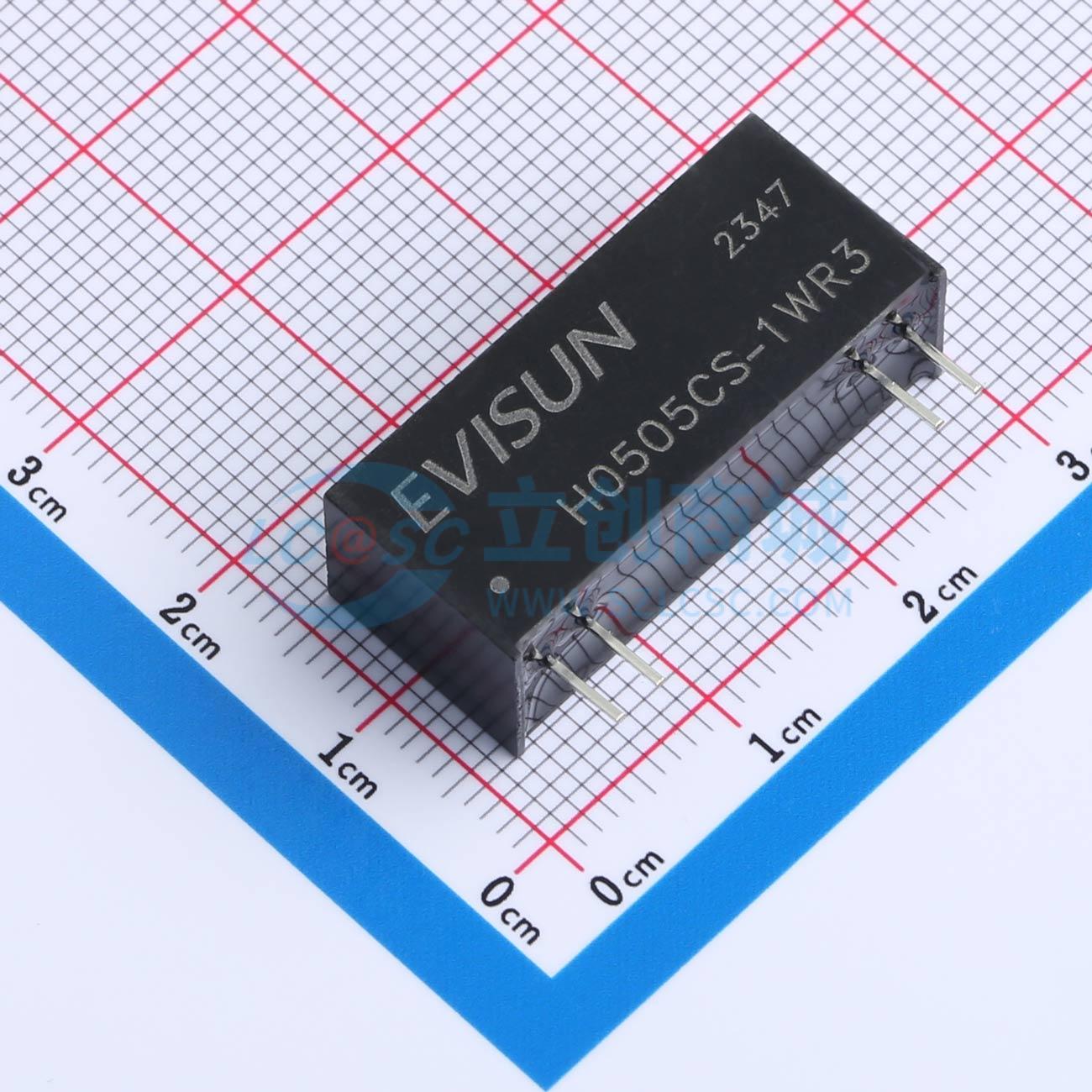

H0505CS-1WR3实物图

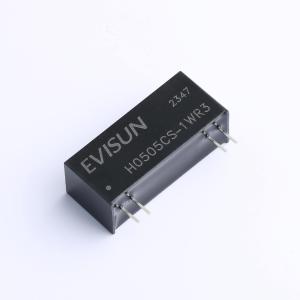

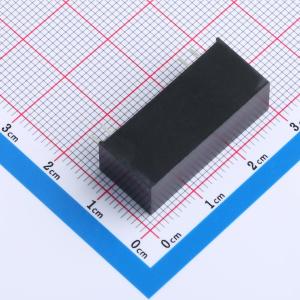

  • H0505CS-1WR3商品缩略图
  • H0505CS-1WR3商品缩略图
  • H0505CS-1WR3商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

H0505CS-1WR3

DC-DC隔离电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
H0505CS-1WR3 产品是专门针对光伏、储能等高压电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计的。满足1500V系统的隔离要求;该产品适用于：输入电源的电压比较稳定（电压变化范围±5%Vin）;输入输出之间要求隔离（隔离电压≤5000VAC 或 7000VDC）；对输出电压稳定度要求较高。
品牌名称
EVISUN(易成)
商品型号
H0505CS-1WR3
商品编号
C19272754
商品封装
SIP-4​
包装方式
管装
商品毛重
6.5克(g)

商品参数

属性参数值
商品目录隔离电源模块
功能类型-
通道数1
输出功率1W
工作电压(Vin)4.75V~5.25V
转换效率68%
输出电压(Vout)5V
输出电流(最大值)200mA
最大容性负载1000uF
属性参数值
隔离电压(Vrms)5kV
特性短路保护
工作温度-40℃~+105℃
开关频率200kHz
空载输入电流10mA
纹波噪声50mVp-p
长度27.4mm
宽度9.5mm
高度12mm

商品特性

  • 可持续短路保护
  • 工作温度范围: -40°C to +105°C
  • 满足 8kV 冲击耐压
  • 隔离电压 5000VAC 或 7000VDC，加强绝缘
  • 国际标准引脚方式，电气间隙和爬电距离 16mm 以上
  • 满足 CTI 等级 1 级
  • 隔离电容低至 7pF

应用领域

  • 光伏、储能等高压电源系统中需要产生一组与输入电源隔离的电压的应用场合
  • 输入电源的电压比较稳定（电压变化范围±5%Vin）
  • 输入输出之间要求隔离（隔离电压≤5000VAC 或 7000VDC）
  • 对输出电压稳定度要求较高
