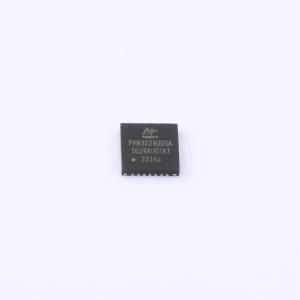

PAN3029U0GA

PAN3029 / PAN3060 是一款采用ChirpIoTTM 调制解调技术的低功耗远距离无线收发芯片，支持半双工无线通信，工作频段为408~565MHz 和 816~1080MHz ，该芯片具有高抗干扰性、高灵敏度、低功耗和超远传输距离等特性。最高具有 -143dBm 的灵敏度，20dBm 的最大输出功率，产生业界领先的链路预算，使其成为远距离传输和对可靠性要求极高的应用的最佳选择。与常规调制技术相比，PAN3029 / PAN3060 在阻塞和邻道选择方面也具有显著的优势，可以进一步提高通信可靠度。同时，它还提供了较大的灵活性，用户可以自行调节扩频调制带宽、扩频因子和纠错率，有效改善采用常规调制技术的芯片在距离、抗干扰能力和功耗之间的折衷问题。

• 工作频段：408~565MHz，816~1080MHz
• 调制方式：ChirpIoTTM
• 发射输出功率：-30dBm~20dBm
• 最大链路预算可达：163dB
• 灵敏度低至：-143dBm@62.5kHz
• 工作电流：
  • 休眠电流：200nA
  • 接收电流：4.1mA@DCDC 模式
  • 发射电流：
    • 91mA@20dBm
    • 13mA@ -2dBm
• 支持带宽：
  • PAN3029：62.5kHz、125kHz、250kHz、500kHz
  • PAN3060：125kHz、250kHz、500kHz
• 支持SF 因子，支持扩频因子自动识别：
  • PAN3029：5~12
  • PAN3060：5~9
• 支持码率：4/5，4/6，4/7，4/8
• 支持CAD 功能
• 支持低速率模式：0.08~59.9kbps
• 支持4 线SPI / 3 线SPI / I2C 配置接口，支持4 个GPIO
• 工作电压：1.8V~3.6V（DCDC 模式2V~3.6V）
• 工作温度：-40°C~85°C

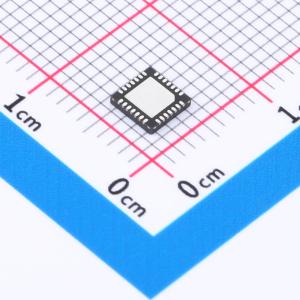

• 封装：QFN28（4×4mm）

• 智慧工厂
• 智慧水务
• 智慧农业
• 智慧医疗
• 智慧社区
• 智慧消防
