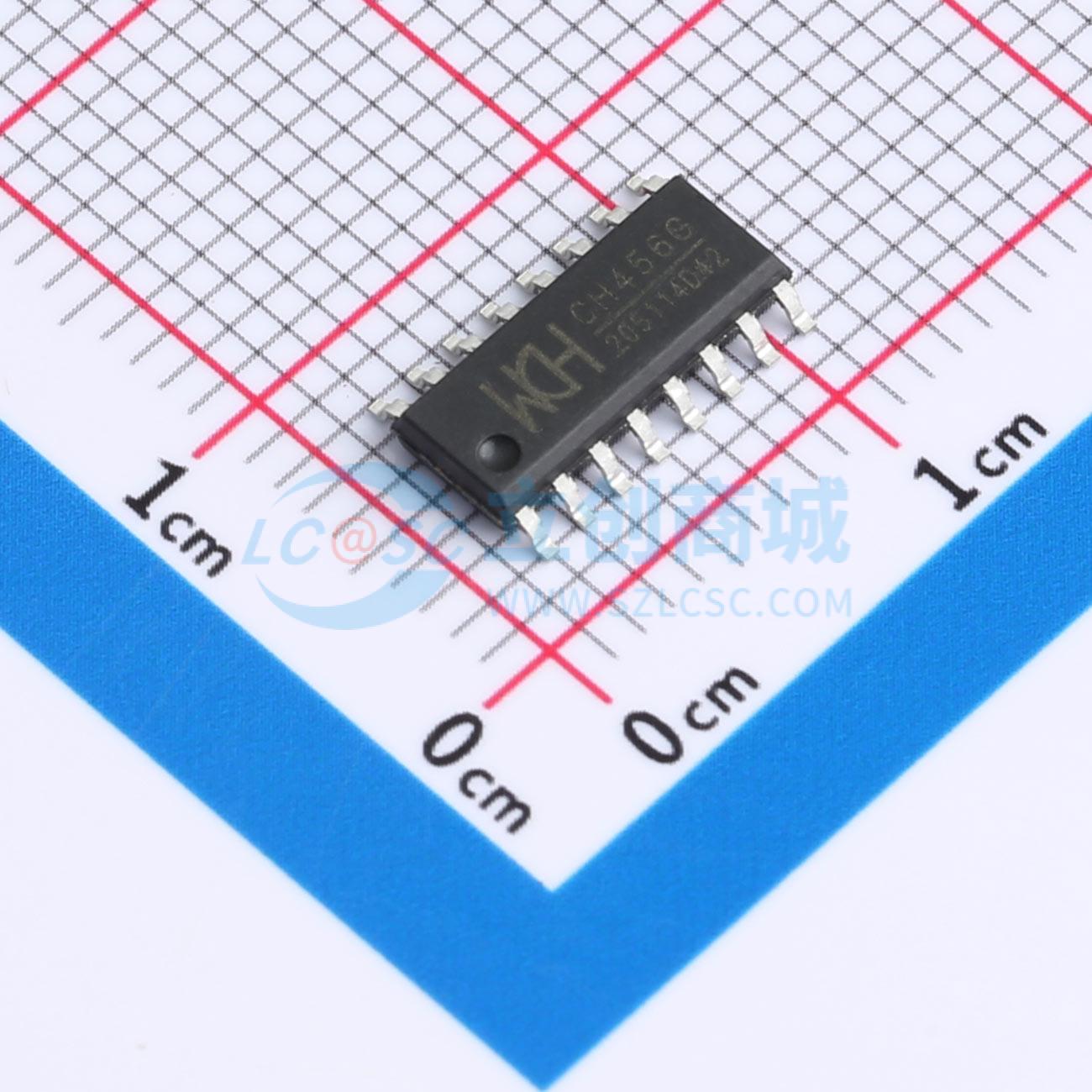

CH456G

CH456 是16 位数码管显示驱动和键盘扫描控制芯片。CH456 内置时钟振荡电路，可以动态驱动最多16 只数码管或者128 只LED 发光管；同时还可以进行64 键的键盘扫描；CH456 通过2 线串行接口与单片机等交换数据。

• 内置显示电流驱动级，段电流 25mA ，字电流 150mA。
• 动态显示扫描控制，直接驱动16 只数码管或者128 只发光管LED。
• 内部限流，通过占空比设定提供多级亮度控制。
• 内置64 键键盘控制器，基于 8×8 矩阵键盘扫描。
• 兼用的低电平有效的键盘中断，提供按键释放标志位，可供查询按键按下与释放。
• 部分未用到的显示驱动引脚 ×12～×15 可以作为GPO 通用输出引脚。
• 高速2 线串行接口，时钟速度从0 到2MHz，兼容两线 I²C 总线，节约引脚。
• 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
• 支持3V、3.3V、5V 电源电压。
• 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
• 提供DIP20、SOP20、DIP16 和SOP16 四种无铅封装形式，兼容RoHS。
