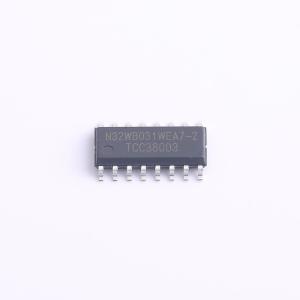

N32WB031WEA7-2

N32WB03x系列蓝牙芯片是新一代高性能、超低功耗的蓝牙5.1芯片，采用32位ARM Cortex-M0内核，最高工作主频64MHz，片上集成48KB SRAM，256/512KB Flash。 集成先进的BLE5.1射频收发器，符合蓝牙BLE5.1规范，可配置为标准的1Mbps BLE模式，2Mbps增强BLE模式，125kbps BLE远程模式(S8)，500kbps BLE远程模式(S2)。在BLE 1M或2M模式下，支持AOA(到达角)和AOD(离去角)，支持RSSI(接收器信号强度指示)，支持主从角色，支持多连接，支持数据包长度扩展，支持KEYSCAN，IRC，10位1.33Msps ADC(可配置为16位16Ksps )，支持模拟MIC输入，PGA放大，支持基本、通用、高级TIMER，RTC，WWDG，IWDG，LPUART，USART，SPI，I2C等外设。

• 支持看门狗复位
• 2个USART接口，最高速率4 Mbps(可配置为ISO7816，IrDA，LIN)
• 1个LPUART接口，支持低功耗特性，Sleep模式下最高通讯速率9600bps，支持低功耗唤醒
• 2个SPI接口，最高速率16MHz，主从模式可配，可配置为I2S
• 1个I2C接口，最高速率1 MHz，主从模式可配
• 1个16位高级定时计数器，支持输入捕获、输出比较、PWM输出以及正交编码输入等功能；有4个独立的通道，其中3个通道支持6路互补PWM输出
• 1个16位基本定时计数器
• 芯片最多支持21个GPIO，共被分为2组(GPIOA/GPIOB)，A组7个端口，B组共14个。GPIO端口和其他的复用外设共用引脚，用户可以根据需求灵活配置。每个GPIO引脚都可以独立配置成输出、输入或复用的外设功能端口，以及大电流通过能力
• GPIO端口可由软件分别配置成以下模式：输入浮空、输入上拉、输入下拉、模拟功能、开漏输出、推挽式输出、推挽式复用功能、开漏复用功能
• 单独的位设置或位清除功能
• 所有IO支持外部中断功能
• PB3可用作PD模式唤醒IO，上升沿唤醒
• 支持软件重新映射I/O复用功能
• 支持GPIO锁定机制，复位方式清除锁定状态
• 每个I/O端口寄存器位可以任意编程，但必须按照32位字访问(不允许16位半字或8位字节访问)
• 外部中断/事件控制器包含14个边沿检测电器，用于产生中断/事件请求。每个中断线可以独立地配置为事件或中断，以及上升沿、下降沿或者双边沿3种触发类型，也可以独立地被屏蔽。挂起寄存器保持着状态线的中断请求，可通过在挂起寄存器的对应位写‘1’，清除中断请求
• 每个通道都有专门的硬件DMA请求逻辑，同时可以由软件触发每个通道；可通过软件单独设置每个通道的传输的长度、传输的源地址和目标地址
• DMA可以用于主要的外设：SPI、I2S、I2C、USART，通用、基本和高级控制定时器TIMx和ADC
• 集成了CRC32和CRC16功能，循环冗余校验(CRC)计算单元是根据固定的生成多项式得到任一CRC计算结果
• CRC16：支持多项式 X的16次方 + X的15次方 + X的2次方 + X的0次方
• CRC16计算时间：1个AHB时钟周期(HCLK)
• CRC32：支持多项式 X的32次方 + X的26次方 + X的23次方 + X的22次方 + X的16次方 + X的12次方 + X的11次方 + X的10次方 + X的8次方 + X的7次方 + X的5次方 + X的4次方 + X的2次方 + X + 1
• CRC32计算时间：4个AHB时钟周期(HCLK)
• 循环冗余计算初始值可配置
• 支持DMA方式
• 基本定时器(TIM6)包含一个16位自动装载计数器，由可编程预分频器进行驱动。可以为通用定时器提供时间基准
• 16位自动重装载累加计数器
• 16位可编程(可实时修改)预分频器，用于对输入的时钟按系数为1～65536之间的任意数值分频
• 在更新事件(计数器溢出)时产生中断/DMA请求

• 蓝牙KEY
• OBU
• 数传模块
• 蓝牙语音遥控器
• 智能家居
