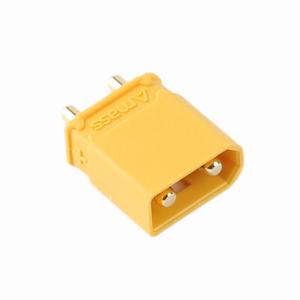

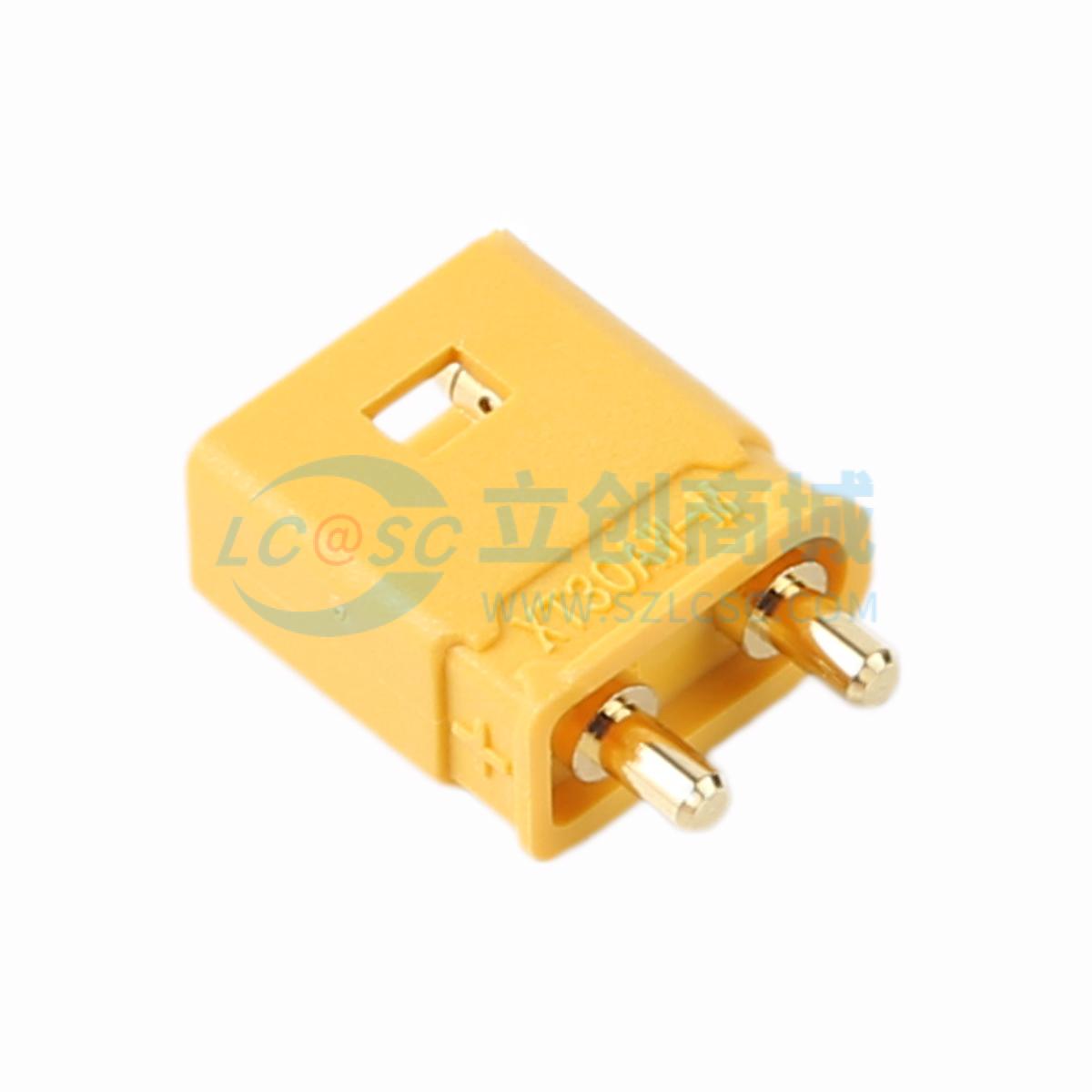

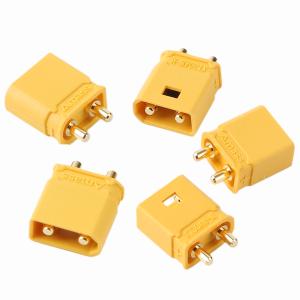

XT30AW防水锁扣镀金15A二芯公插头
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥2.75价格含税（税率13%）
10+￥2.64
50+￥2.3
150+￥2.1
- 品牌名称
- AMASS(艾迈斯)
- 商品型号
- XT30AW-M.G.Y
- 商品编号
- C19268026
- 商品毛重
1.0836克(g)
广东仓2,404
SMT仓2,635
购买数量
个
(500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交100+单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
结构设计：采用带锁扣防水结构，板立式注塑-装配型2PIN公插头设计，具备良好的防水防尘性能，防护等级达IP65，可适应多场景使用。
2
电气性能：额定电流20A（环境温度＜85℃时），耐电压660V DC，绝缘电阻≥2000MΩ，接触电阻≤1.2mΩ，针孔件为铜合金且电镀镀金，提升导电性能与抗氧化能力，保障稳定电力传输。
3
机械性能：使用寿命可达100次插接，盐雾测试时长48h，具备较好的抗腐蚀能力；工作温度范围为-20℃至120℃，阻燃等级UL94 V-0，防火性能出色；外壳体材质为PA（颜色为黄色），结构强度与耐候性佳。
4
适配性：与焊线式XT30U平配，专为动力锂电池电源插标准设计，适用于锂电池、控制器等线对板的连接场景。
5
尺寸参数：PCB安装孔相关尺寸明确，如孔距为5.00±0.05mm，安装孔直径等参数清晰，便于精准安装。
使用场景 APPLICATIONS
1
动力锂电池系统：可用于动力锂电池与控制器等线对板的连接，为锂电池供电系统提供稳定、防水的电源连接，如电动滑板车、平衡车、无人机等便携动力设备的电池连接场景。
2
电子设备制造：在电子设备生产中，作为线对板连接的电源连接器，适用于对防水、连接稳定性有要求的设备，如户外照明设备、安防监控设备的电源模块连接。
3
工业设备领域：对于需要稳定电源连接且存在潮湿、多尘环境的工业设备，如小型自动化设备、检测仪器的电源接口，可保障电力传输的可靠性。
注意事项 PRECAUTIONS
1
电气操作：电流和电压过载会导致故障和事故，需在额定电流（20A，＜85℃）、电压（660V DC）范围内使用；带电状态下禁止插拔连接器，应在断电后进行连接或断开操作，避免故障与事故。
2
机械操作：连接和电线受力状态下请勿通电，避免因受力导致故障；连接器为电路连接部件，非外壳结构承重部件，请勿在连接器和外壳受外力状态下使用。
3
环境要求：请勿在高温（超过120℃）、高湿、潮湿的环境中使用，以免因环境因素导致故障；需在规格书要求的环境（-20℃至120℃，干燥、无过度腐蚀环境）下使用，否则易引发故障。
4
使用与安装：插拔时轻拿轻放，连接器为精密部件，操作需谨慎；从包装取出后，即使有胶带包装，受强烈撞击仍可能变形、弯曲、破损，需检查后使用；安装时严格按照PCB安装孔尺寸（如孔距5.00±0.05mm，安装孔相关尺寸）进行定位，确保精准安装。
