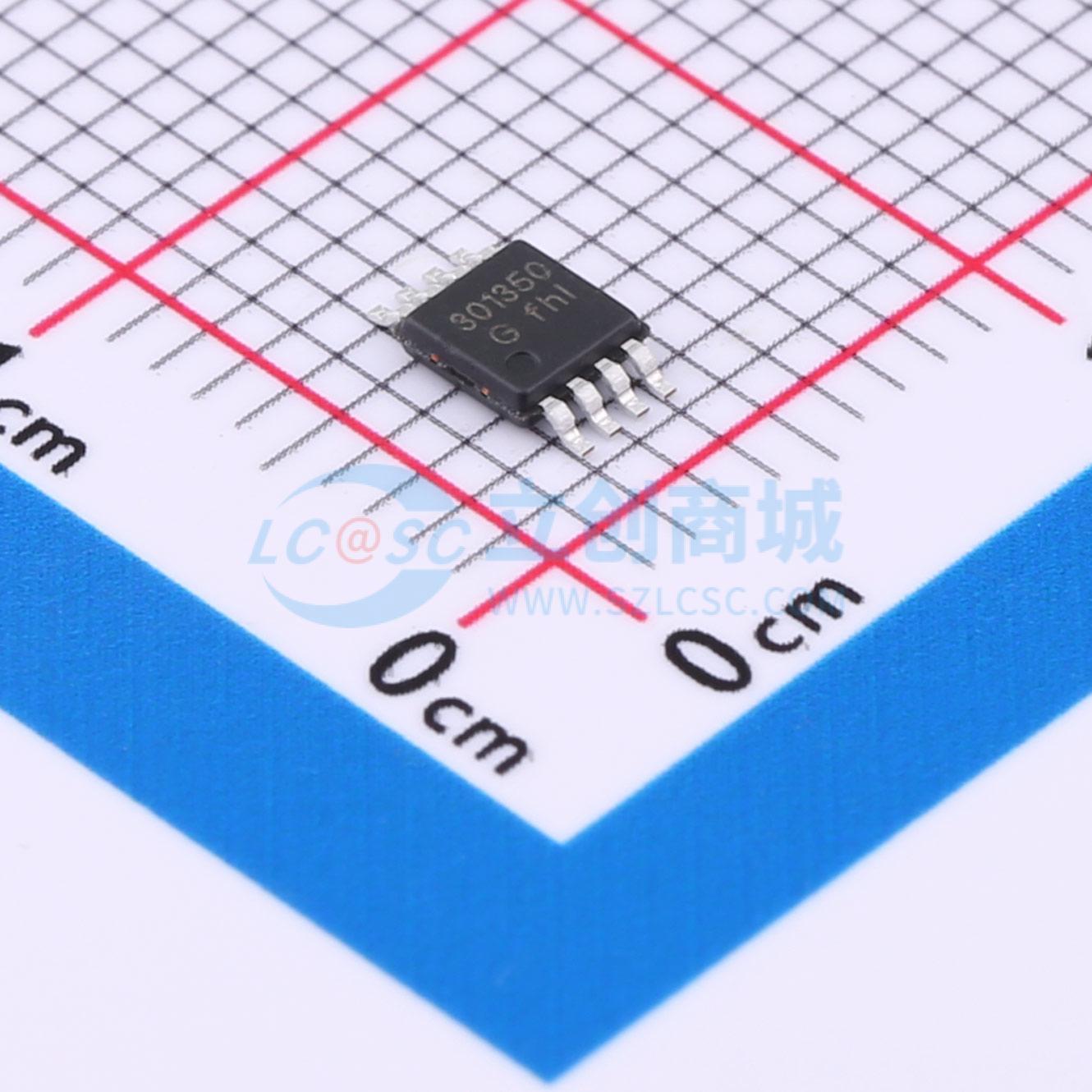

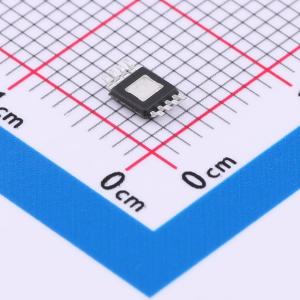

温馨提醒：图片仅供参考，商品以实物为准

IBSP3013F050MS8R00Q1

40V、300mA、5V固定输出、车规级、低静态电流线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Inbisen(英彼森半导体)
商品型号: IBSP3013F050MS8R00Q1
商品编号: C19267518
商品封装: MSOP-8EP
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

IBSP3013-Q1 是一款针对3V 至40V 宽输入电压范围而设计的低压降线性稳压器。在无负载条件下，器件的静态电流仅有5uA。这非常适用于MCU微控制器、CAN/LIN收发器、传感器等常开式组件供电系统。 IBSP3013-Q1 的输入电压高达40V，该特性可使器件承受如负载突降等瞬态条件。此器件还具有电源良好指示端口，在上电时执行复位延迟以指示输出电压稳定和调节，用户可使用一个外部电容器来调整这个延迟。 IBSP3013-Q1 结温范围为 -40°C 至 +150°C ，可在 -40°C 至 +105°C 的环境温度下运行，提供符合车规级AEC-Q100 Grade 2 标准的型号。此外，器件所支持的封装带有散热片或散热盘，在散热较多的实际应用中，器件也可实现持久运行。这些特性以及所包含的短路和过流保护和热关断保护，非常符合各类汽车电源应用中对于高效率、高电源密度和稳健性的需求，使得IBSP3013-Q1 成为为汽车系统组件供电的绝佳选择。

商品特性

低噪声：40uVrms（10Hz至100kHz）
高电源纹波抑制比：110dB（100Hz）
3V 至40V 宽VIN 输入电压范围，瞬态电压高达45V
最大输出电流：300mA
提供符合车规级AEC-Q100 Grade 2 标准型号
器件结温范围： -40°C 至 +150°C
推荐环境工作温度范围： -40°C 至 +105°C
低静态电流Iq：关断模式下 Iq<1uA，无负载时典型值为 Iq=5uA
压降电压：300mA 负载电流下典型值为 500mV
使能EN、电源良好指示端口PG和可编程延迟CT（MSOP-8EP封装型号）
集成故障保护：短路和过流保护、热关断、UVLO
支持低等效串联电阻(ESR) 陶瓷输出稳定电容器(2.2uF - 100uF)
5V、3.3V 固定输出电压版本

应用领域

车身控制模块
车载域控制器和网关
车载娱乐导航系统
汽车灯光系统
汽车传感器供电
ECU/MCU/CAN/LIN一级电源供电
工业测量和工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	110dB@(100Hz)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过流保护
	工作温度	-40℃~+150℃@(Tj)；-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
