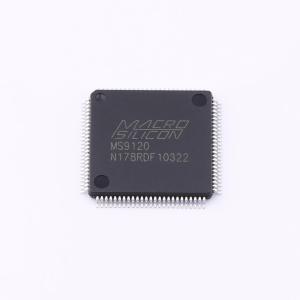

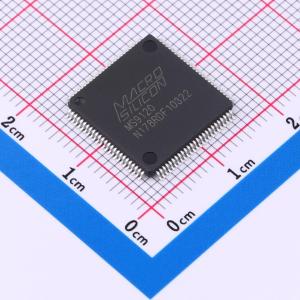

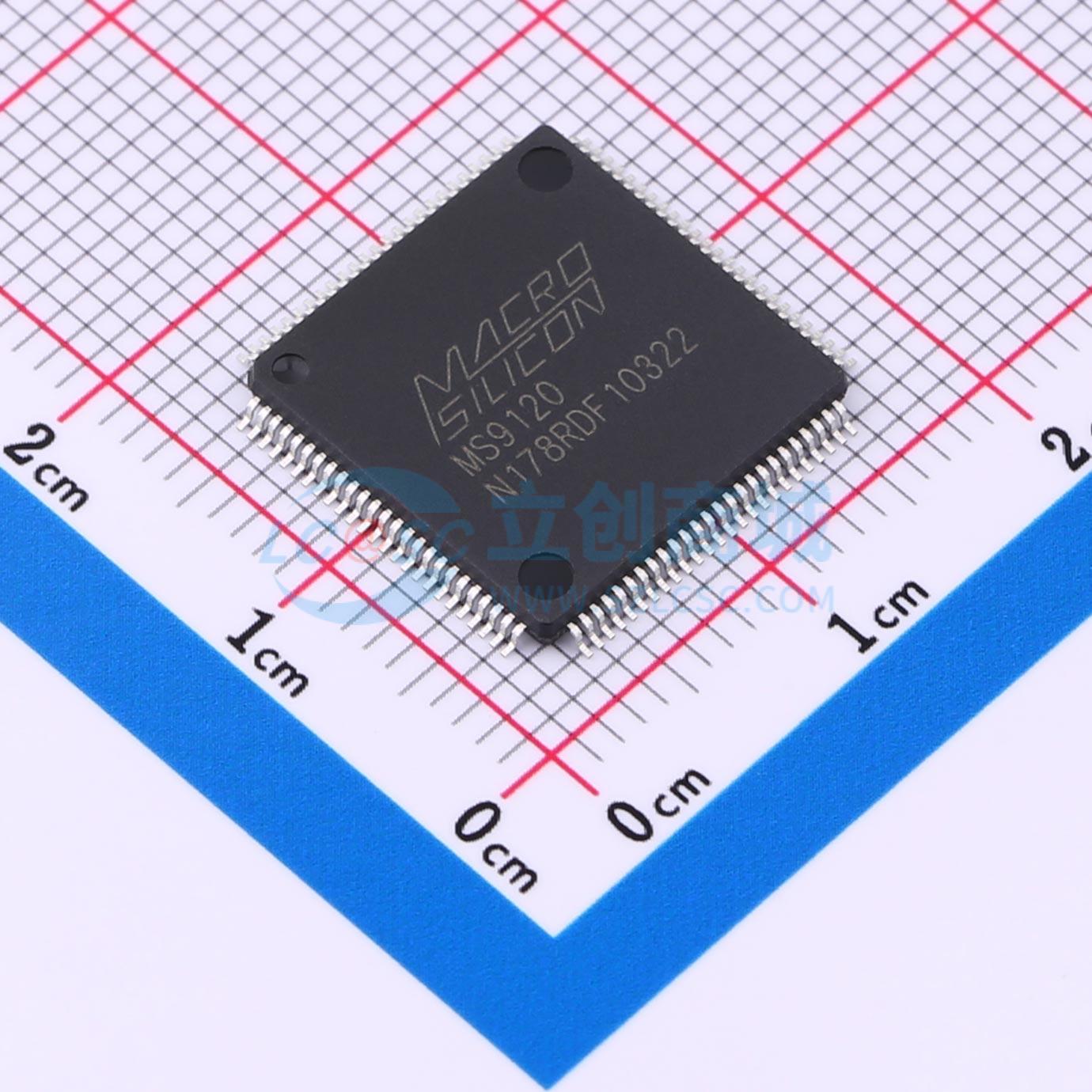

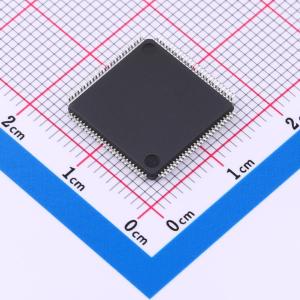

MS9120
USB投屏控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS9120是一款USB单芯片投屏器，内部集成了USB2.0控制器和数据收发模块、视频DAC、HD数据接口和音视频处理模块。MS9120可以通过USB接口显示或者扩展PC、智能手机、平板电脑的显示信息到更大尺寸的显示设备，支持VGA、HD、Digital out、CVBS、S-Video、YPbPr视频接口。
- 商品型号
- MS9120
- 商品编号
- C19267482
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 桥接器/转换器 | |
| 数据接口 | I2S | |
| 数据速率 | 480Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.15V~3.55V | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 内置锁相环；可编程分辨率 |
商品概述
MS9120是一款USB单芯片投屏器，内部集成了USB2.0控制器和数据收发模块、视频DAC、HD数据接口和音视频处理模块。该芯片可通过USB接口将个人电脑、智能手机或平板电脑的显示信息显示或扩展至更大尺寸的显示设备，支持VGA、HD、Digital out、CVBS、S-Video和YPbPr视频接口。
商品特性
- 视频输出：HD最大输出分辨率1920×1080@60Hz，支持EDID/HPD处理
- 视频输出：VGA最大输出分辨率1920×1080@60Hz
- 视频输出：CVBS与S-Video输出720×480（NTSC M/J/433）或720×576（PAL N/B/D/G/H/I）
- 视频输出：YPbPr最大输出分辨率1920×1080@60Hz
- 视频输出：数字输出最大分辨率1920×1080@60Hz，支持BT.656和BT.1120标准，支持8/16/24位模式，支持YUV444/422和RGB色彩空间
- 音频：默认支持48kHz/16位立体声
- 音频：支持I2S和HD音频输出
- 音频：支持最大位宽32位（需定制软件）
- 音频：支持最大采样率192kHz（需定制软件）
- 音频：支持最大声道数8（需定制软件）
- USB2.0：内置高速USB2.0设备控制器
- USB2.0：内置USB视频处理功能
- USB2.0：支持USB音频设备类（UAC），扬声器输出为48kHz立体声
- 操作系统支持：Windows 7/8/10/11、Android 5.1及以上、macOS 10.15及以上、Linux
- 时钟处理：仅需一个24MHz晶振
- 时钟处理：内置锁相环电路
- 供电与复位：内置1.2V电源处理电路
- 供电与复位：内置上电复位电路
- 封装：采用LQFP-100塑料封装（14mm×14mm）
- 封装：无铅设计，符合RoHS标准
应用领域
- USB转VGA连接器
- USB转HD连接器
- USB转CVBS/S-Video连接器
- USB转YPbPr连接器
- USB扩展器
