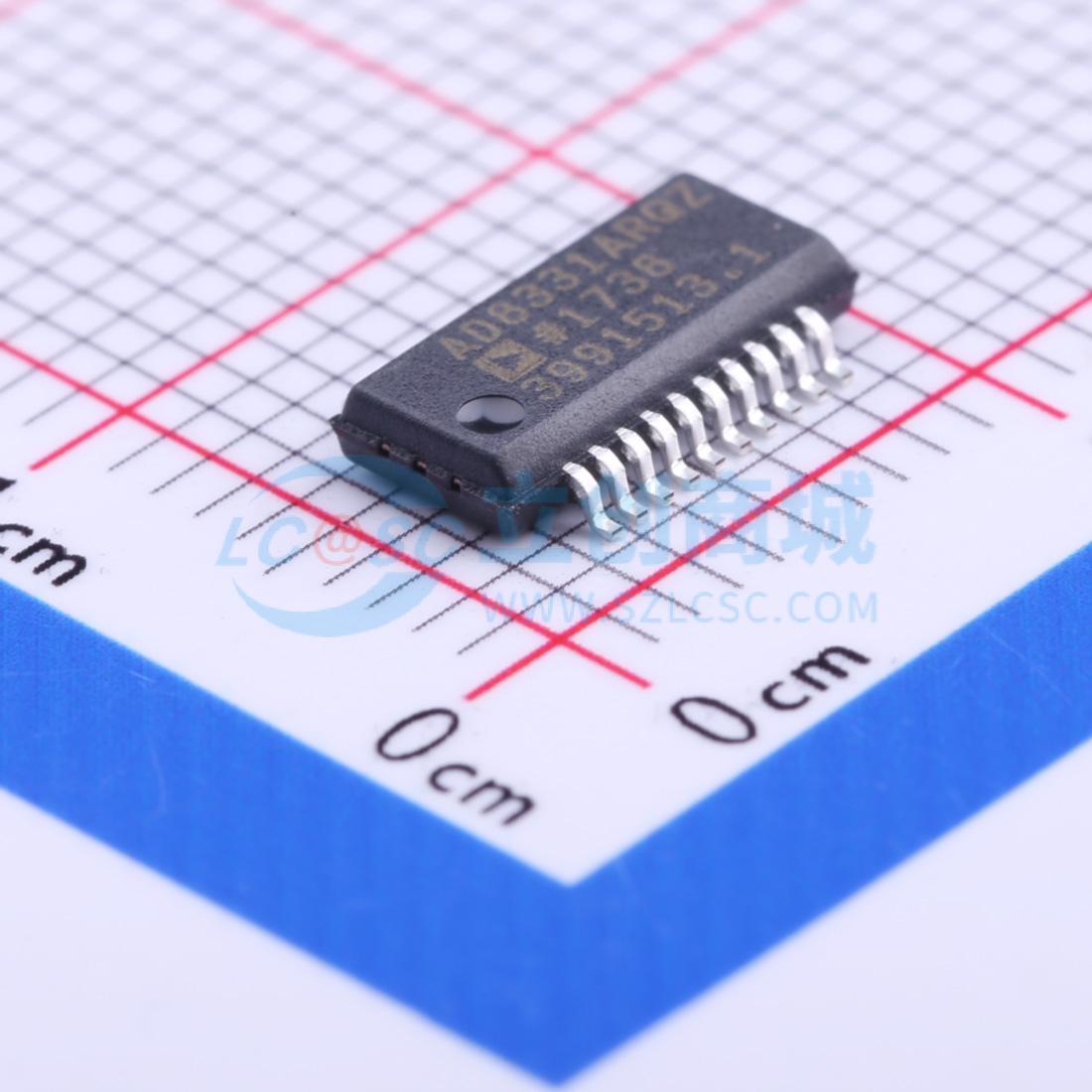

AD8331ARQZ实物图

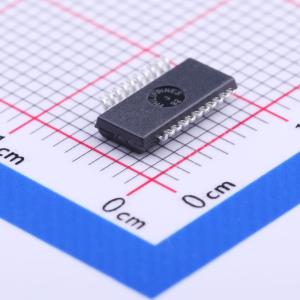

  • AD8331ARQZ商品缩略图
  • AD8331ARQZ商品缩略图
  • AD8331ARQZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD8331ARQZ

超低噪声可变增益放大器(VGA)带前置放大器和可编程RIN

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
内置超低噪声前置放大器和可编程输入阻抗(RIN)的单通道VGA
品牌名称
ADI(亚德诺)
商品型号
AD8331ARQZ
商品编号
C203731
商品封装
QSOP-20-150mil​
包装方式
管装
商品毛重
0.188克(g)

商品参数

属性参数值
商品目录可编程/可变增益放大器(PGA/VGA)
放大器类型VGA
通道数单路
增益-4.5dB~55.5dB
带宽(-3db)120MHz
输出类型差分
属性参数值
输出电流45mA
工作电流25mA
工作温度-40℃~+85℃
输入失调电压(Vos)50000uV
静态电流(Iq)25mA
单电源4.5V~5.5V

商品概述

AD8331/AD8332/AD8334 是单通道、双通道和四通道的超低噪声线性对数可变增益放大器(VGA)。它们针对超声系统进行了优化,可用作高达120 MHz频率下的低噪声可变增益元件。

每个通道包括一个超低噪声前置放大器(LNA)、具有48 dB增益范围的X-AMP VGA以及一个带有可调输出限幅的选择性增益后置放大器。LNA的增益为19 dB,采用单端输入和差分输出。通过使用单个电阻,可以调整LNA的输入阻抗以匹配信号源,而不会影响噪声性能。

VGA的48 dB增益范围使这些器件适用于多种应用。在整个范围内保持了优良的带宽均匀性。增益控制接口在40 mV至1 V的控制电压之间提供精确的50 dB/V线性对数缩放。工厂校准确保了出色的部件间和通道间增益匹配。

差分信号路径带来了卓越的二阶和三阶失真性能及低串扰。VGA的低输出参考噪声有利于驱动高速差分ADC。后置放大器的增益可以通过引脚选择为3.5 dB或15.5 dB,以优化12位或10位转换器应用的增益范围和输出噪声。输出可以被限制在一个用户选定的箝位水平,防止后续ADC的输入过载。外部电阻可调整箝位水平。

工作温度范围为-40℃至+85℃。AD8331提供20引脚QSOP封装,AD8332提供28引脚TSSOP和32引脚LFCSP封装,AD8334提供64引脚LFCSP封装。

应用领域

  • 超声波和声纳时间增益控制
  • 高性能自动增益控制系统
  • I/Q 信号处理
  • 高速双ADC驱动器
