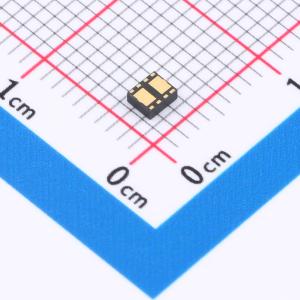

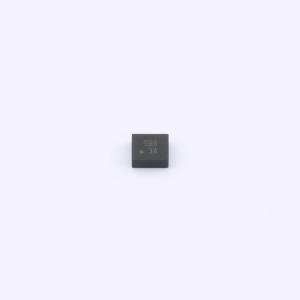

温馨提醒：图片仅供参考，商品以实物为准

XCL209B183DR

内置400mA电感的降压型微型DC/DC转换器

描述: XCL208/XCL209系列是一款同步降压型微型DC/DC转换器，它将电感和控制IC集成在一个小巧的封装（2.5mm×2.15mm，高度1.05mm）中。只需外接两个电容，即可配置出输出电流为400mA的稳定电源。内置线圈简化了电路，减少了因电路布线产生的噪声和其他运行问题
品牌名称: TOREX(特瑞仕)
商品型号: XCL209B183DR
商品编号: C19229990
商品封装: USP-10B03(2.5x2.2)
包装方式: 编带
商品毛重: 0.454545克(g)

商品参数

商品概述

XCL208/XCL209系列是一款同步降压微型DC/DC转换器，它将电感和控制IC集成在一个小巧的封装（2.5mm x 2.15mm，h = 1.05mm）中。仅需外接两个电容，即可配置出输出电流为400mA的稳定电源。内部线圈简化了电路，减少了因电路布线引起的噪声和其他操作问题。1.8V（2.0V）至6.0V的宽工作电压范围，使其能够支持需要碱性电池（两节）或交流适配器（5V）供电的应用。可选择内部固定输出电压（0.8V至4.0V）或外部设置输出电压。XCL208/XCL209系列在3.0MHz的工作频率下采用同步整流。可选择PWM控制（XCL208）或自动PWM/PFM切换控制（XCL209）。XCL208系列具有固定频率，能够抑制输出纹波。XCL209系列在从轻负载到重负载的全负载范围内，既能抑制输出纹波，又能实现高效率，从而延长电池的工作时间。该系列提供软启动和带CL放电的开/关功能，通过向CE引脚输入低电平信号，可使IC进入待机状态。

商品特性

固定输出电压：0.8V - 4.0V（±2.0%）
高效率：90%（VIN = 4.2V，VOUT = 3.3V）
输出电流：400mA
振荡频率：3.0MHz（±15%）
CE功能：高电平有效，内置软启动电路，CL高速自动放电
内置电流限制器（恒流和锁存）
控制模式：PWM（XCL208），PWM/PFM（XCL209）
工作温度范围：-40℃ - 85℃
封装：USP-10B03
符合欧盟RoHS标准，无铅

应用领域

手机、智能手机
蓝牙耳机
平板电脑
便携式导航设备
电脑周边设备
数码相机、摄像机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~6V
	输出电压	1.8V
	输出电流	400mA
	开关频率	3MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
