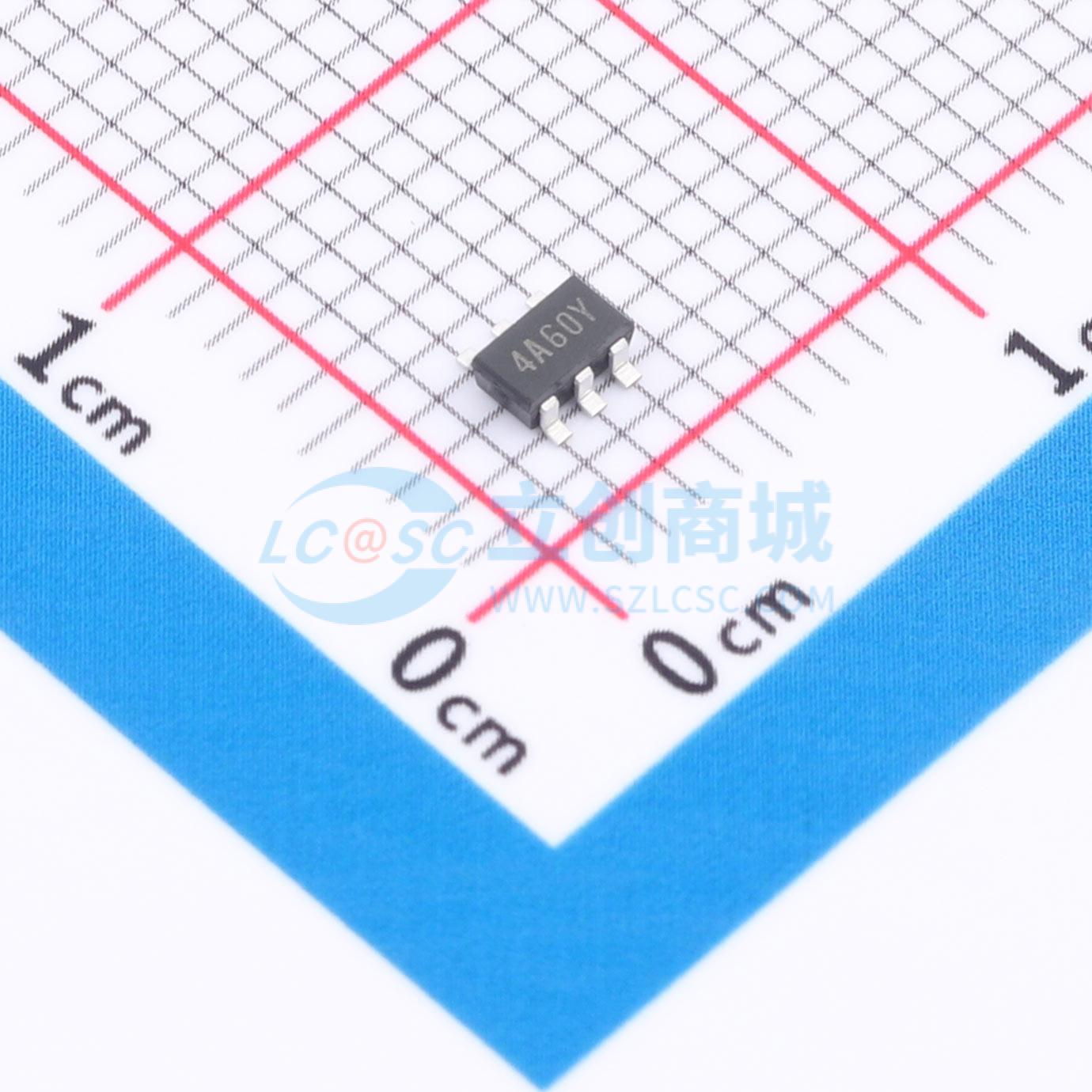

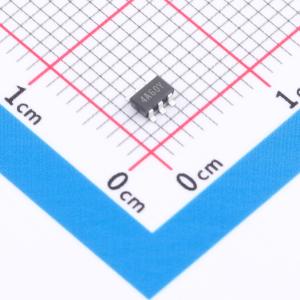

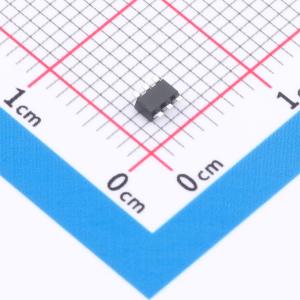

温馨提醒：图片仅供参考，商品以实物为准
XC6131A161MR-G
看门狗超时周期可外部调节的电压检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC6130/XC6131系列是具备看门狗功能的电压检测器。可使用单个外部电容按需设置看门狗超时时间和释放延迟时间。这些电压检测器用于微处理器监控，当电源电压达到检测电压，或者在看门狗超时时间内没有向看门狗引脚输入低电平脉冲时，RESETB引脚将输出低电平信号
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6131A161MR-G
- 商品编号
- C19219172
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压检测器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.5V~6V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 100ms | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 8.1uA |
商品概述
XC6130/XC6131系列是具备看门狗功能的电压检测器。可使用单个外部电容按需设置看门狗超时时间和释放延迟时间。这些电压检测器用于微处理器监控，当电源电压达到检测电压，或者在看门狗超时时间内没有向看门狗引脚输入L→脉冲时，RESETB引脚将输出低电平信号。 XC6130系列具备手动复位功能。在任意所需时刻将手动复位引脚设置为低电平时，RESETB引脚将输出低电平信号。 XC6131系列具备看门狗开启/关闭功能。将EN引脚设置为低电平，可关闭看门狗功能，同时监控电源电压的电压检测器将继续工作。 RB引脚和EN引脚在内部上拉至VIN，因此这些引脚在不使用时可悬空。
商品特性
- 工作环境温度：-40°C~125°C
- 工作电压范围：1.5V~6.0V
- 检测电压范围：1.6V~5.0V±1.0%（SOT - 26），1.6V~5.0V±1.5%（DFN1515 - 6A）
- 迟滞宽度：VDFL×5%
- 温度特性：±50ppm/°C
- 输出配置：N沟道开漏输出
- 低功耗：8.1μA（检测），9.8μA（释放），2.5μA（释放（EN = L））
- 手动复位（XC6130）
- 看门狗功能关闭（XC6131）
- 100ms（Cd = 0.1μF）
- 100ms（Cd = 0.1μF）（上电时），10ms（Cd = 0.1μF）（看门狗超时后）
- 封装：SOT - 26，DFN1515 - 6A
- 符合欧盟RoHS标准，无铅
应用领域
- 微处理器复位和故障监测电路
- 存储器电池备份电路
- 上电复位电路
- 电源故障检测
