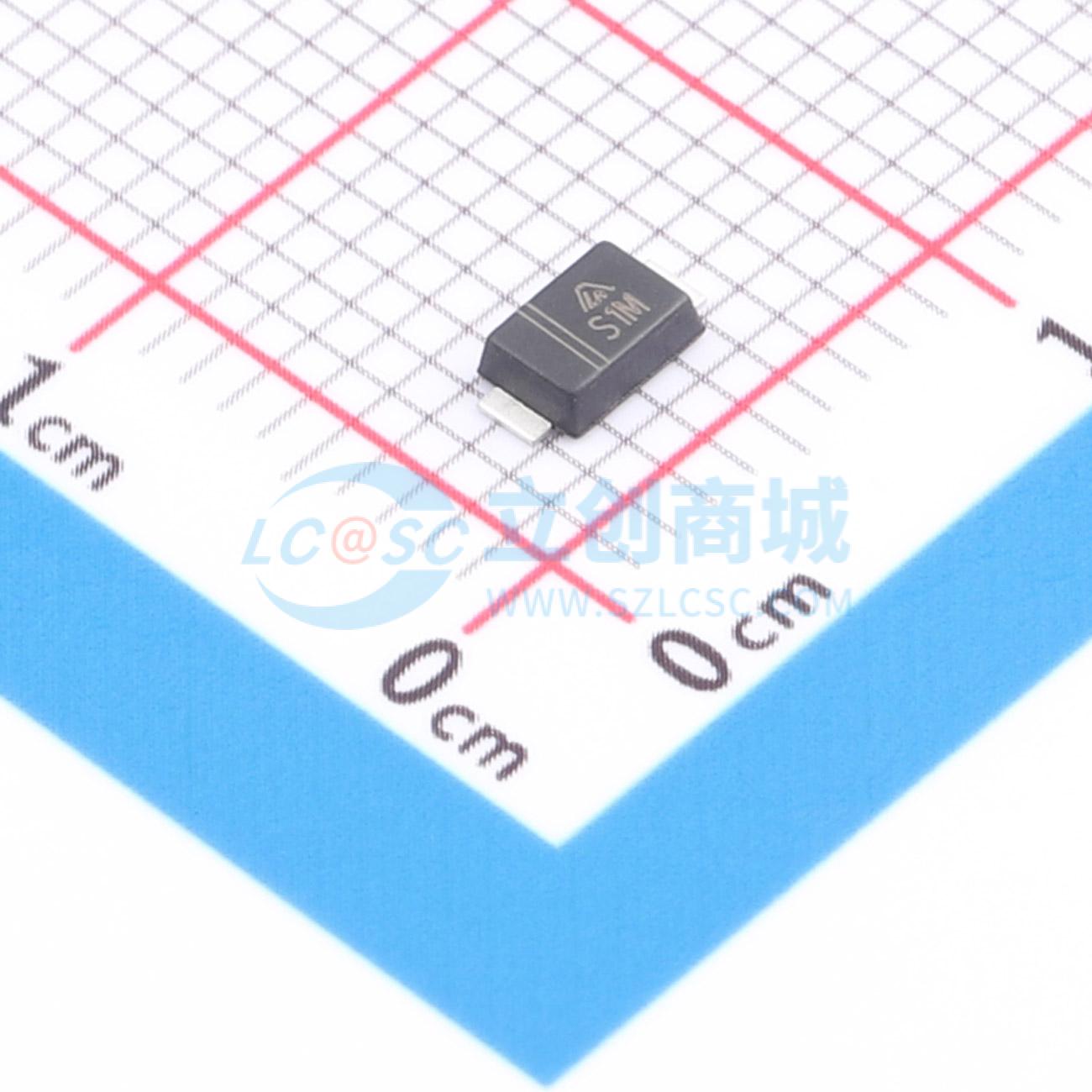

S1M-F
通用整流器 IF=1A VRRM=1000V VF=1.1V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.0A 表面贴装通用整流器，SMAF 封装，VRRM=1000V，VF=1.1V@1A，IFSM=30A@8.3ms，玻璃钝化芯片，高温度焊接，适用于电源整流
- 品牌名称
- AnBon(安邦)
- 商品型号
- S1M-F
- 商品编号
- C19195573
- 商品封装
- SMAF
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 通用二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.1V@1A | |
| 直流反向耐压(Vr) | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 5uA | |
| 非重复峰值浪涌电流 (Ifsm) | 30A | |
| 工作结温范围 | -55℃~+150℃ |
商品特性
- 塑料封装符合保险商实验室94V-0阻燃等级
- 适用于表面贴装应用
- 低反向漏电流
- 内置应力消除结构，适合自动化贴装
- 高正向浪涌电流能力
- 保证高温焊接性能：端子处可承受250℃持续10秒
- 玻璃钝化芯片结
- 符合RoHS指令2011/65/EU
- 符合无卤素要求
- 外壳：JEDEC SMAF模塑塑料体
- 端子：镀锡，符合方法2026的可焊性要求
- 极性：色带表示阴极端
- 安装位置：任意
