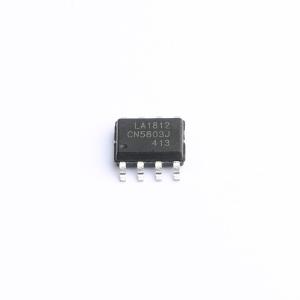

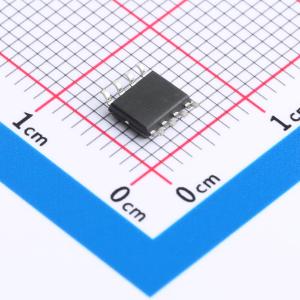

温馨提醒：图片仅供参考，商品以实物为准
LA1812
3.5A峰值电流100V高边降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LA1812是一款3.5A峰值电流、100V高边降压转换器。它可以在15V到100V的宽输入范围内工作,输出电压范围为2.5V到30V。该器件集成了100V的功率MOSFET,具有超低导通电阻,可实现低功耗。采用变频抖动模式控制,EMI设计简单。启动电流低至5μA,适用于低功耗设计。内置环路补偿,无需额外补偿组件。具有全面的保护功能,包括过流保护、短路保护和过温保护。可用在SOP8L封装中。
- 品牌名称
- Lattice Art(晶艺)
- 商品型号
- LA1812
- 商品编号
- C19193622
- 商品封装
- SOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 输出类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
LA1812是一款降压转换器，可将100V输入电压转换为2.5~30V输出。LA1812集成了超低导通电阻（RDSON）的100V功率MOS管，以实现低功耗。
商品特性
- 15V至100V宽输入范围
- 3.5A峰值电流高端降压控制
- 创新的FB2控制，实现快速瞬态响应
- 宽VCC工作范围
- 100V/0.23Ω功率MOSFET
- 频率抖动
- 可调峰值电流限制
- 低待机电流
- 系统设计简单
- 内置环路补偿
- 低可听噪声
- 具备过流保护（OCP）、短路保护（SCP）、过温保护（OTP）等全面保护功能
- 采用SOP8封装
- 采用可变关断时间控制模式，并增加了频率抖动，易于进行电磁干扰（EMI）设计
- 启动电流低至5uA，便于在低功耗设计中使用
- 内置环路补偿，无需额外的补偿元件
- 可在连续导通模式（CCM）和不连续导通模式（DCM）下工作
- 具备可调电流限制功能
- 创新的FB2设计，优化了高端降压结构
- 显著改善了瞬态和空载性能
- 可大幅减小系统尺寸
应用领域
- 电机驱动器电源
- 电动自行车
- 工业控制
