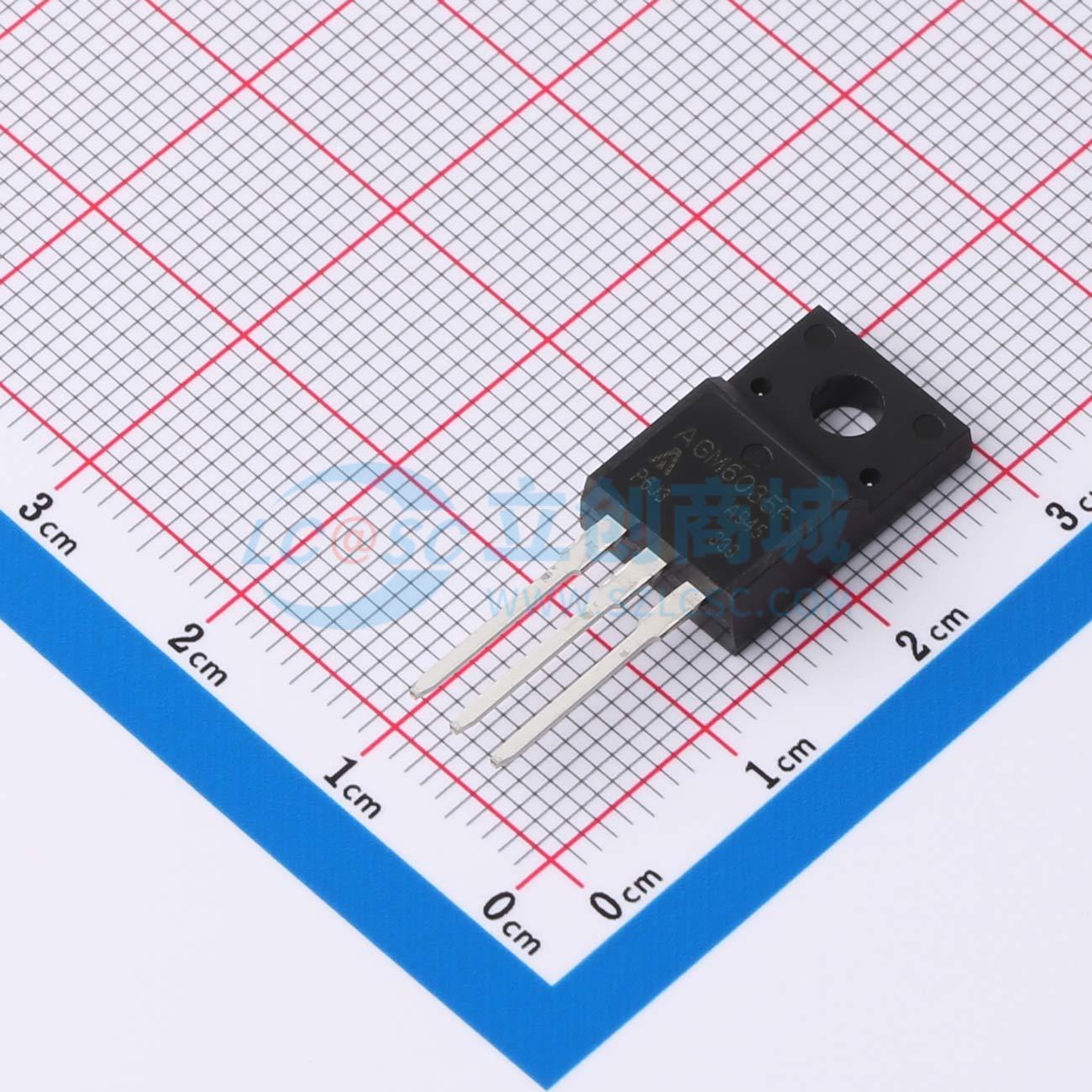

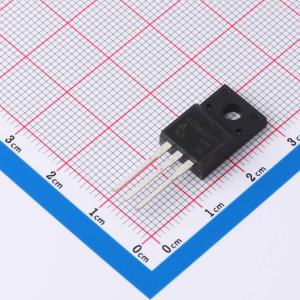

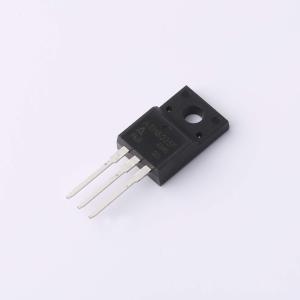

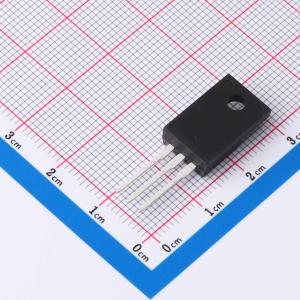

AGM6035F
耐压:60V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AGM6035F将先进的沟槽MOSFET技术与低电阻封装相结合，可实现极低的RDS(ON)。该器件非常适合用于负载开关和电池保护应用。
- 品牌名称
- AGMSEMI(芯控源)
- 商品型号
- AGM6035F
- 商品编号
- C19193074
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.798克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 2.4mΩ@10V；3.3mΩ@4.5V | |
| 耗散功率(Pd) | 208W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 68nC@10V | |
| 输入电容(Ciss) | 3.59nF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | - | |
| 输出电容(Coss) | 1.08nF |
商品概述
SVG030R7NL5是一款采用士兰微LVMOST技术生产的N沟道增强型功率MOS场效应晶体管。经过改进的工艺和单元结构专门设计用于最小化导通电阻，并提供卓越的开关性能。 该器件广泛应用于UPS和逆变器系统的电源管理。
商品特性
- 先进的高单元密度沟槽技术
- 低RDS(ON),以最大限度降低传导损耗
- 低栅极电荷,实现快速开关
- 低热阻
- 100%雪崩测试
- 100% DVDS测试
应用领域
- MB/VGA Vcore
- 开关电源二次同步整流器
- 负载点应用
- 无刷直流电机驱动器
