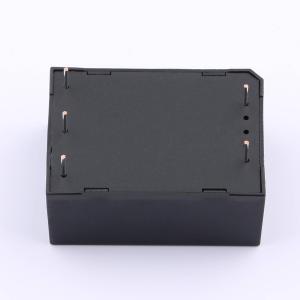

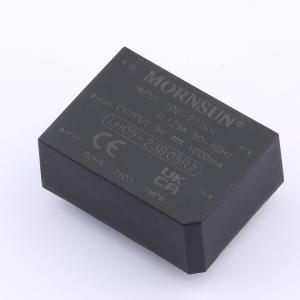

温馨提醒：图片仅供参考，商品以实物为准
LH05-23B05R2
5W高可靠性AC/DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LH05-23BxxR2系列是金升阳为客户提供的小体积开关模块电源。该电源具有宽输入电压范围、低功耗、高效率、高可靠性，适用于电磁兼容恶劣环境。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LH05-23B05R2
- 商品编号
- C19192750
- 商品封装
- 插件,48.5x36mm
- 包装方式
- 托盘
- 商品毛重
- 54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 1A | |
| 输出功率 | 5W | |
| 静态功耗 | 0.3W |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 77% | |
| 纹波噪声 | 100mVp-p | |
| 最大容性负载 | 6800uF | |
| 特性 | 过压保护；过流保护；短路保护 | |
| 隔离电压(Vrms) | 4kV | |
| 长度 | 48.5mm | |
| 宽度 | 36mm | |
| 高度 | 20.5mm |
商品概述
LH05-23BxxR2 系列是小体积开关模块电源。该电源具有宽输入电压范围、低功耗、高效率、高可靠性、安全隔离等优点。EMC 及安全规格满足 IEC/EN61000-4、CISPR32/EN55032。
商品特性
- 宽输入电压范围: 85 - 305VAC/100 - 430VDC
- 工作温度范围：-40°C to +85°C
- 4000VAC 高隔离电压
- 低功耗、高效率、高可靠性
- 输出短路、过流保护、输出过压保护
- 5000m 海拔应用
- 全塑料外壳、符合 UL94V-0
- 过电压等级Ⅲ（符合 IEC62477-1，2000m 海拔）
- 裸机满足 EMI CLASS B 及浪涌 ±2KV/±4KV 要求
应用领域
- 工业
- 电力
- 仪表
- 通讯
- 民用
