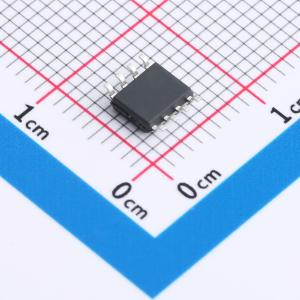

TM1824

4通道LED恒流驱动专用电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TM1824是四通道LED恒流驱动IC，可由MCU输入PWM设置的数据到TM1824实现256级辉度可调，采用自动整形转发技术，信号不会失真衰减。芯片内部集成有MCU固化程序和单线数字接口、数据锁存器、LED恒流驱动等电路。VDD引脚内部集成5V稳压管，外围器件少。
品牌名称: TM(天微)
商品型号: TM1824
商品编号: C19192204
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.151克(g)

商品参数

商品概述

TM1824是四通道LED恒流驱动IC，可由MCU输入PWM设置的数据到TM1824实现256级辉度可调，采用自动整形转发技术，信号不会失真衰减。芯片内部集成有MCU固化程序和单线数字接口、数据锁存器、LED恒流驱动等电路。VDD引脚内部集成5V稳压管，外围器件少。适用于护栏管、点光源等LED装饰类产品。

商品特性

采用功率CMOS工艺
OUT输出端口耐压32V
VDD内置5V稳压管，串接电阻后电压支持6~24V
OUT R/G/B/W端口18mA恒流输出
PWM辉度控制电路，256级辉度可调
精确的电流输出值（通道与通道）最大误差：±3% （芯片与芯片）最大误差：±5%
单线串行级联接口
采用单极性归零码数据协议
振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生并通过数据输出端发送至下级，信号不随级联变远而出现失真或衰减
内置上电复位电路，上电复位后所有寄存器初始化为零
上电亮灯状态：灭灯
数据传输速率800KHz
封装形式：SOP8

应用领域

护栏管
点光源等LED装饰类产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~24V
	开关频率	900Hz~1.1kHz
	通道数	4
	输出电流	18mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	3%
