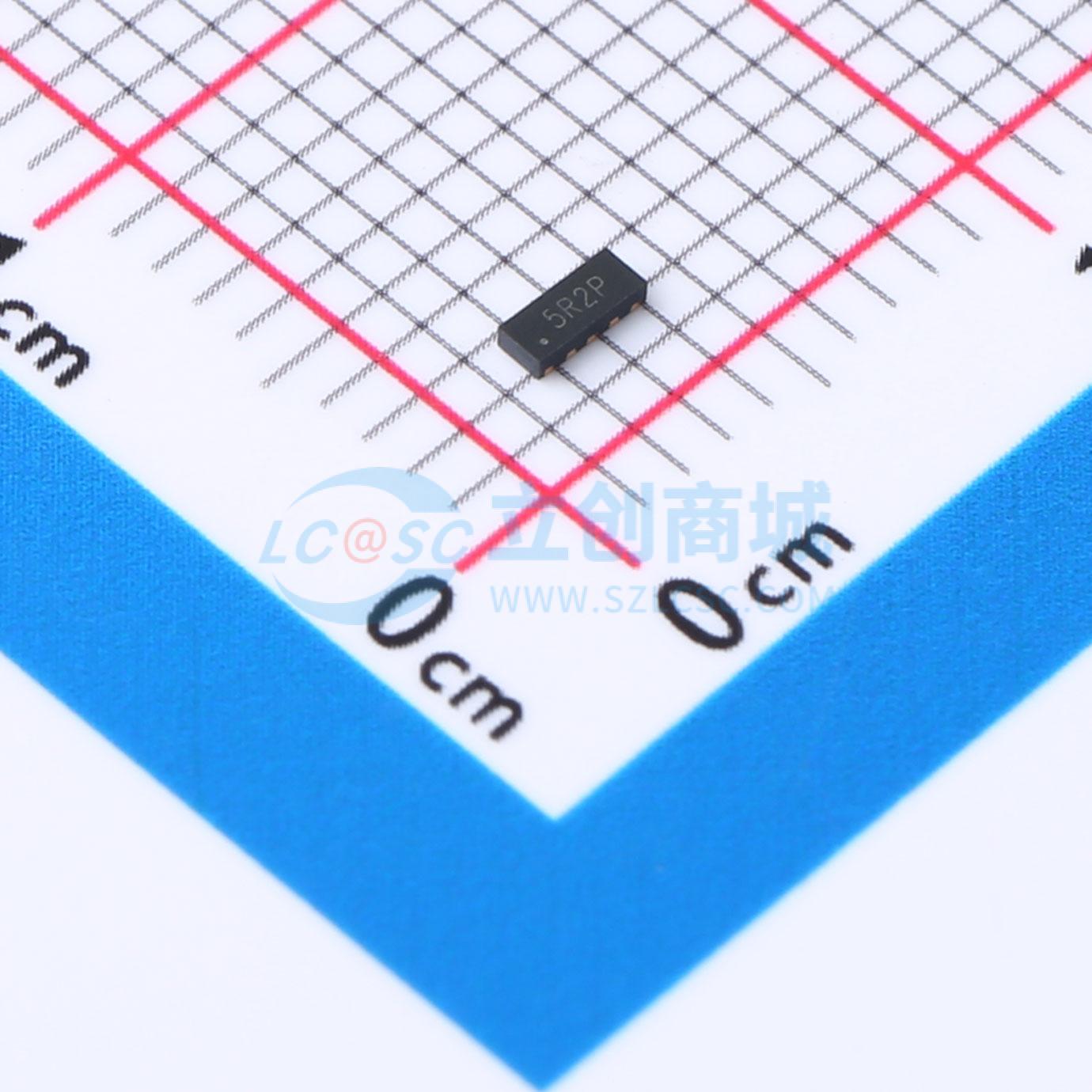

温馨提醒：图片仅供参考，商品以实物为准
WS05-4R2P
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：固态硅雪崩技术。 低工作和钳位电压。 多达四条I/O线路保护。 超低电容：典型值0.3pF（I/O到I/O）。 低泄漏。 低工作电压：5V。应用：数字视频接口（DVI）。 MDDI端口
- 品牌名称
- Wayon(上海维安)
- 商品型号
- WS05-4R2P
- 商品编号
- C19192042
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.041567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 68W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品特性
- 固态硅雪崩技术
- 低工作电压和钳位电压
- 多达四条I/O线保护
- 超低电容：典型值0.3pF（I/O到I/O）
- 低泄漏电流
- 低工作电压：5V
- 直通式设计
- IEC 61000-4-2（静电放电）±25kV（空气放电），±22kV（接触放电）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（浪涌）4.5A（8/20μs）
应用领域
- 数字视频接口（DVI）
- 移动显示数字接口（MDDI）端口
- DisplayPort接口
- 高速串行计算机扩展总线标准（PCI Express）
- 高清晰度多媒体接口（HDMI）
