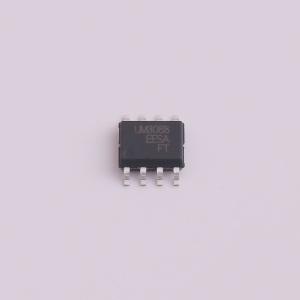

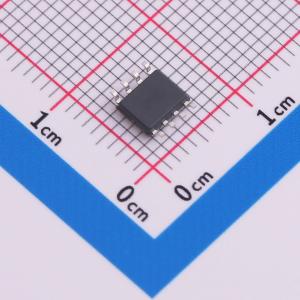

UM3088EESA

UM3085E和UM3088E是具有±15kV ESD保护功能的高速RS-485通信收发器，每个设备包含一个驱动器和一个接收器。这些设备具有故障安全电路，在接收器输入开路、短路或空闲时保证接收器输出为逻辑高电平。这意味着，如果总线上所有发送器都禁用（高阻态），接收器输出将为逻辑高电平。UM3085E具有限斜率驱动器，可减少EMI并降低由于电缆端接不当引起的反射，从而允许无误码数据传输速率高达500kbps。虽然部分限斜率，但UM3088E的数据传输速率可达2.5Mbps。所有设备均具有增强型ESD保护。所有发送器输出和接收器输入在人体模型和IEC61000-4-2空气放电条件下均受到±15kV的保护。当未加载或驱动器完全加载但禁用时，这些收发器通常仅消耗400μA的电源电流。所有设备的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器，并且适用于半双工通信。
