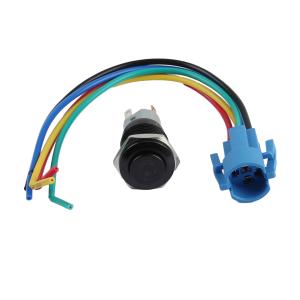

圆形金属按钮开关两件套带接插件开孔尺寸16MM系列防水防爆高头自锁式电源符号 1NO1NC 红色灯铝合金

工业品

价格：￥30.64价格含税（税率13%）

品牌名称: ROCPU Switches(台普)
商品型号: TP91610G124RA5150
商品编号: C19191529
商品毛重: 22.3克(g)

广东仓1

购买数量

个

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为ROCPU Switches（台普），型号TP91610G124RA5150，属于圆形金属按钮开关两件套，配备专用接插件，开孔尺寸为16MM系列，适用于对安装尺寸有明确要求的设备。

1 结构与材质：外壳、按键采用铝合金（表面氧化/黑色处理），具备良好的机械强度与耐腐蚀性；O型圈为硅胶材质，保障防水性能；固定螺帽为黄铜镀镍，引脚为黄铜镀金，接触材质为银合金，LED基座为PBT，发光区为PC塑料，各部件材质适配防水防爆、高寿命的使用需求。

2 电气性能：发热电流Ui:AC250V、Ith:5A，额定电流3A/DC36V；工频耐压2000V 1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气寿命、机械寿命均达500000 cycles，保障长期稳定通断；按压行程2.80mm±0.10mm，接触行程1.50mm±0.10mm，操作手感稳定；防护等级IP67（防水防尘）、防爆等级IK09，适应恶劣环境；工作环境温度范围-20℃~+55℃，可在宽温域下使用；LED灯功耗≤20m，寿命达40000h，颜色为红色，带电源符号，视觉提示清晰。

3 操作与连接：操作方式为高头自锁式，按下锁定、再次按下解锁，实现电源通断的稳定控制；具备1NO1NC（1常开1常闭）触点配置，满足复杂电路控制需求；可适配专用接插件，开关功能线为绿色（C）、蓝色（NO）、黄色（NC），LED功能线为红线（正极）、黑线（负极），接线逻辑清晰；线材焊接温度需控制在320℃±20℃，焊接时长≤3秒，保障焊接质量与元件安全。

4 防护特性：具备防水防爆性能，防护等级IP67可应对浸水、粉尘环境，防爆等级IK09可抵御一定外力冲击，适配工业、户外等严苛使用场景。

使用场景 APPLICATIONS

工业设备领域：如机床、自动化生产线控制柜、工业机器人操作面板等，需通过自锁式开关控制设备电源通断，且对防水、防爆、耐机械冲击有要求的场景，可保障设备在粉尘、油污或偶尔浸水的环境下稳定运行。

1 仪器仪表领域：实验室检测仪器、医疗设备（如便携式诊断仪器）等，需清晰电源状态指示（红色LED）、稳定通断控制且对防护等级有要求的场合，IP67防护可避免液体泼溅、粉尘侵入影响设备运行。

2 户外与特种设备：船舶控制台、户外配电箱、工程机械（如挖掘机、起重机）操作面板等，户外环境易受雨水、粉尘侵袭，IP67防水防爆特性可保障开关在潮湿、多尘环境下正常工作；自锁式设计防止误触断电，提升设备运行安全性。

3 汽车改装与特种设备：汽车房车电源控制、特种车辆（如救护车、消防车）的功能模块控制，需高可靠性电源开关，铝合金材质与防水防爆特性可适配车辆复杂的震动、温度变化环境，红色LED清晰指示电源状态。

4 安防与监控设备：监控机柜、安防控制台等，需长期稳定运行且具备防水防尘的开关，保障安防系统24小时不间断供电控制，自锁式设计避免意外断电导致监控中断。

注意事项 PRECAUTIONS

安装操作：螺帽装配力矩需控制在5 - 14N范围内，过紧易导致开关外壳或螺纹损坏，过松则影响防水防尘性能与安装稳定性；安装前确认设备面板开孔尺寸为Ø16.20MM（公差范围内），避免开孔过大或过小影响安装密封性。

1 焊接与接线：线材焊接时，温度需控制在320℃±20℃，焊接时长≤3秒，超时或超温易导致线材绝缘层熔化、开关内部元件损坏；接线时严格区分开关功能线（绿色为公共脚C、蓝色为常开脚NO、黄色为常闭脚NC）与LED功能线（红线为正极、黑线为负极），避免接反导致开关功能异常或LED不亮。

2 环境与维护：工作环境温度需保持在-20℃~+55℃范围内，避免在超出温度范围的环境（如高温烘箱、极寒户外）中使用，否则会降低开关寿命或导致功能失效；日常维护或更换LED时，需先断开设备电源，避免触电风险；虽防护等级为IP67，但避免长期浸泡在水中（IP67为短时浸水防护），粉尘环境中定期清理开关表面，防止粉尘堆积影响操作手感。

3 接插件与定制：接插件需使用专用型号，确保与开关引脚、线材的适配性，非专用接插件可能导致接触不良、短路等问题；若需定制线长、线型（如导线横截面积、线长），需提前与厂家沟通，确保定制参数符合开关的电流承载、机械强度要求。

4 操作规范：操作时按压力度需适中，按压扭力≤3.5N，避免暴力按压导致开关内部机械结构损坏；自锁式开关按下锁定后，再次按压解锁，需熟悉操作逻辑，防止误判开关状态。
