圆形金属按钮开关两件套 带接插件 开孔尺寸16MM系列 防水防爆 高头自锁式 单点符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥30.64价格含税（税率13%）
- 商品型号
- TP91604G124RA5150
- 商品编号
- C19191527
- 商品毛重
22.3克(g)
广东仓1
购买数量
个
(50个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

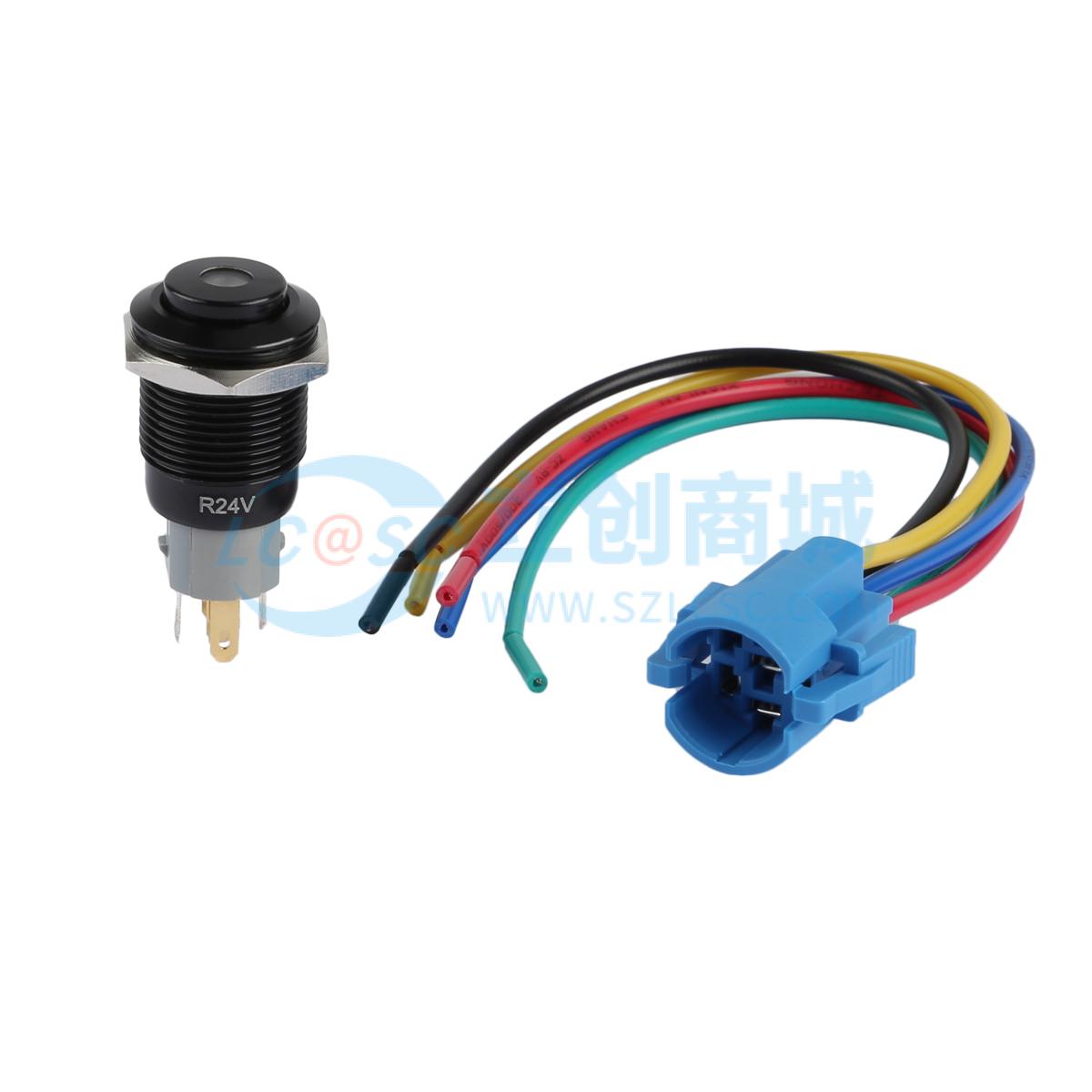

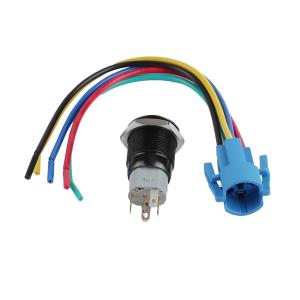

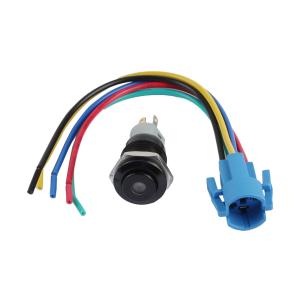

品牌与型号：台普（ROCPU）品牌，型号TP91604G124RA5150，为圆形金属按钮开关两件套，带专用接插件，开孔尺寸Ø16.20MM，适配面板厚度≤9.5MM。
1
性能参数：发热电流AC250V/5A，额定电流3A/DC36V；工频耐压2000V持续1分钟，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气寿命与机械寿命均达500000次循环；按压行程2.80mm±0.10，接触行程1.50mm±0.10，螺帽装配力矩5 - 14N，防护等级IP67（防水防尘），防爆等级IK09，工作环境温度-20℃~+55℃，按压扭力≤3.5N，NO反推脚扭力≤30N；LED灯功耗≤20m，寿命40000小时，颜色为红色，操作方式为自锁式。
2
材质与结构：发光区采用PC塑料，LED脚为黄铜镀银，底座为PA46，引脚为黄铜镀金，接触材质为银合金，LED基座为PBT，固定螺帽为黄铜镀镍，O型圈为硅胶，外壳与按键为氧化/黑色铝合金，具备防水防爆特性，高头自锁设计，触点配置为1NO1NC，带单点符号标识。
3

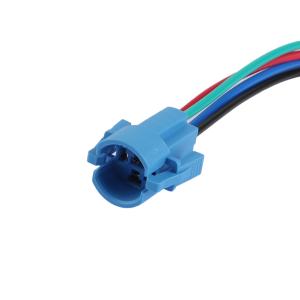

连接形式：支持两种连接方式，一是线材焊接（焊接温度320±20℃，时长≤3秒），二是搭配专用接插件（开关功能线：绿色（C）、蓝色（NO）、黄色（NC）；LED功能线：红线正极、黑线负极，LED不分正负极）。
使用场景 APPLICATIONS
1
工业自动化领域：如自动化生产线、数控机床的控制面板，需防水防爆、高可靠性的按钮开关，实现设备启停控制与状态指示。
2
户外工程设备：如工程机械、船舶设备、户外配电箱，在潮湿、多尘、有防爆需求的恶劣环境下，作为操作按钮（如启动、急停辅助控制），利用IP67防护和IK09防爆等级应对复杂环境。
3
医疗与通讯设备：医疗设备（如诊断仪器、监护设备）的操作面板，需高寿命（电气机械寿命50万次）和低功耗LED（≤20m）的开关，实现功能切换与状态提示；通讯基站、电力控制柜的控制面板，利用自锁式操作和清晰的红色LED指示，便于运维人员操作与故障排查。
4
特种设备制造：如矿山机械、防爆机柜，需防爆（IK09）、防水（IP67）开关的场合，确保设备在粉尘、水汽环境下稳定运行。
注意事项 PRECAUTIONS
1
安装要求：螺帽装配时，力矩需控制在5 - 14N，避免过紧损坏螺纹或过松导致防水失效；开孔尺寸需严格符合Ø16.20MM，面板厚度≤9.5MM，确保安装后密封性能。
2
环境与操作：工作环境温度需控制在-20℃~+55℃，避免超出范围导致开关性能下降；按压操作时，扭力≤3.5N，NO反推脚扭力≤30N，防止超力损坏内部结构；防护等级IP67，避免长时间浸泡（IP67为短时浸水，非长期水下），定期检查O型圈老化情况，确保防水防爆性能。
3
焊接与接线：线材焊接时，温度320±20℃，时长≤3秒，避免高温损坏元件；焊接或接插件接线时，严格按颜色区分功能线（开关功能线：绿色（C）、蓝色（NO）、黄色（NC）；LED功能线：红线正极、黑线负极），LED不分正负极但接线需注意极性标识，避免接错导致功能异常或LED损坏。
4
维护与寿命：定期检查螺帽力矩和O型圈，确保防护性能；LED寿命40000小时，若使用时长接近或达到，需提前准备更换；电气机械寿命50万次，高频操作设备需关注寿命，及时维护或更换。
