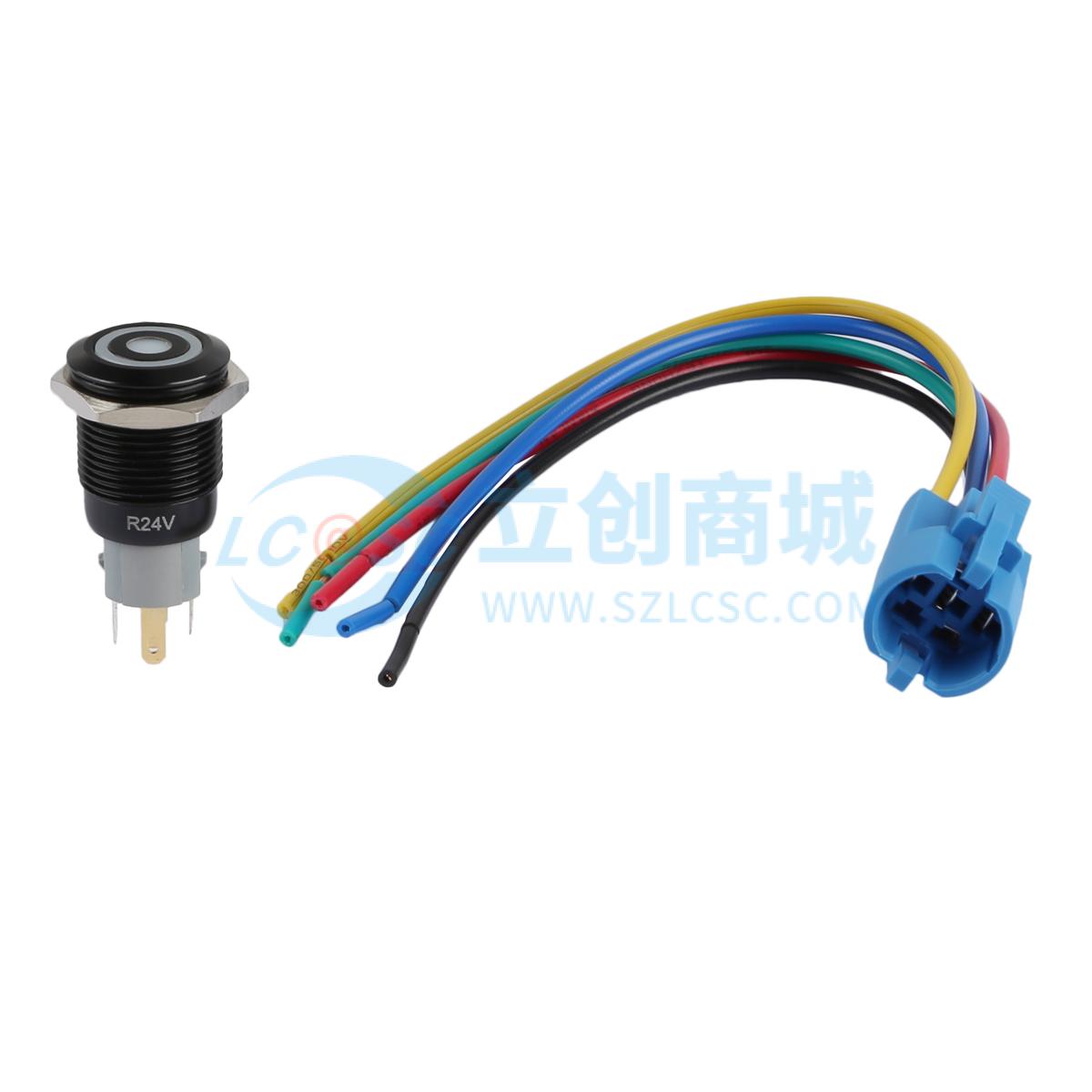

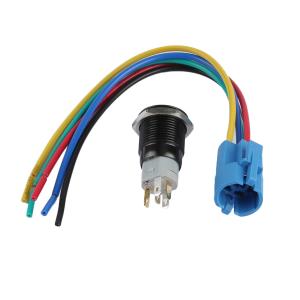

圆形金属按钮开关两件套 带接插件 开孔尺寸16MM系列 防水防爆 平头自复式 环形单点符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥28.09价格含税（税率13%）
- 商品型号
- TP91611P224RA5150
- 商品编号
- C19191525
- 商品毛重
22.1克(g)
广东仓1
购买数量
个
(50个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
结构设计：为圆形金属按钮开关两件套，配备专用接插件，开孔尺寸需控制在Ø16.20mm±0.10mm，适配面板厚度范围为1~9.5mm，装配总长约42mm，尾部延伸约31mm；按键与外壳采用铝合金材质并经氧化/黑色处理，搭配硅胶O型圈，防护等级达IP67（具备防水防爆性能），防暴等级为IK09，可适应恶劣使用环境。
2
2. 性能参数：发热电流为AC250V、Ith: 5A，额定电流为3A/DC36V；工频耐压达2000V并可持续1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ；按压行程为2.80mm±0.10，接触行程为1.50mm±0.10，按压扭力≤3.5N，螺帽装配力矩需控制在5 - 14N，NO反推脚扭力≤30N；电气寿命与机械寿命均可达500000 cycles，操作方式为自复式，按压后可自动复位。
3
3. 照明指示：配备红色LED灯，功耗≤20m，寿命长达40000h；环形单点符号发光区采用PC材质，透光性良好；LED脚为黄铜镀银材质，引脚为黄铜镀金材质，接触材质为银合金，保障了导电性能与使用寿命。
4

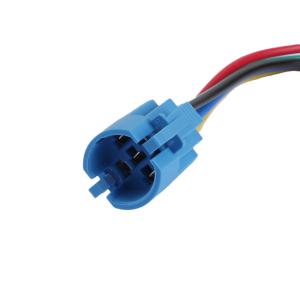

4. 连接适配：可搭配专用接插件使用，开关功能线线色为绿色（C）、蓝色（NO）、黄色（NC），LED功能线线色为红色（正极）、黑色（负极）（LED本身不分正负极）；线材焊接温度需控制在320±20℃，焊接时长≤3秒；导线默认长度为150mm（线头长度10mm、剥头长度3mm），导体横截面积默认0.5平方MM（可选0.3平方MM），支持定制线长、线型。
5
5. 材质耐用：按键、外壳为铝合金（经氧化/黑色处理），固定螺帽为黄铜镀镍材质，O型圈为硅胶材质，底座为PA46材质，LED基座为PBT材质，接触材质为银合金，各部件材质适配，保障了机械强度与电气性能。
使用场景 APPLICATIONS
1
工业自动化领域：适用于机床、自动化生产线、控制柜等设备的启停控制，尤其在汽车制造、电子加工等需防水防爆、开关可靠且带LED指示的车间场景中表现出色。
2
2. 户外设备领域：可用于户外配电箱、交通信号灯控制、船舶设备、露天游乐设施等，IP67的防护等级可应对潮湿、粉尘、溅水环境，IK09的防暴等级可适应偶尔受冲击的场景。
3
3. 商业与公共设施领域：如电梯控制、商业照明系统、楼宇自控、部分需防水防爆的医疗设备等，需要清晰开关指示与可靠操作的场所均可使用。
4
4. 特殊环境领域：如化工车间（有防爆需求）、冷库（-20℃的工作温度可满足）、高温车间（≤55℃的工作温度可满足）等，能满足宽温与防护要求的设备控制需求。
注意事项 PRECAUTIONS
1
安装方面：开孔尺寸需严格控制在Ø16.20mm±0.10mm，面板厚度需在1~9.5mm范围内；螺帽装配力矩需控制在5 - 14N，避免过紧损坏面板或过松导致防护失效。
2
2. 接线方面：焊接线材时，温度需控制在320±20℃，焊接时长≤3秒，避免高温损坏导线；接插件线色需对应功能（绿色C、蓝色NO、黄色NC为开关线，红色正极、黑色负极为LED线），LED线虽不分正负极，但线材正负极需对应，避免电源逻辑错误。
3
3. 环境方面：工作温度需控制在-20℃~+55℃范围内，避免超出此范围导致性能下降；IP67防护为防短时浸水与粉尘，避免长时间浸泡或超强度冲击（IK09为防机械冲击，非无限防暴）。
4
4. 维护方面：需定期检查绝缘电阻（≥1000MΩ）、接触电阻（≤50mΩ）；LED寿命为40000h，长期使用后若亮度下降需及时更换；导线拉力需符合要求（0.15 - 0.25mm线≤30N，0.3mm线≤40N，0.5mm线≤50N），避免拉拽损坏接线。
