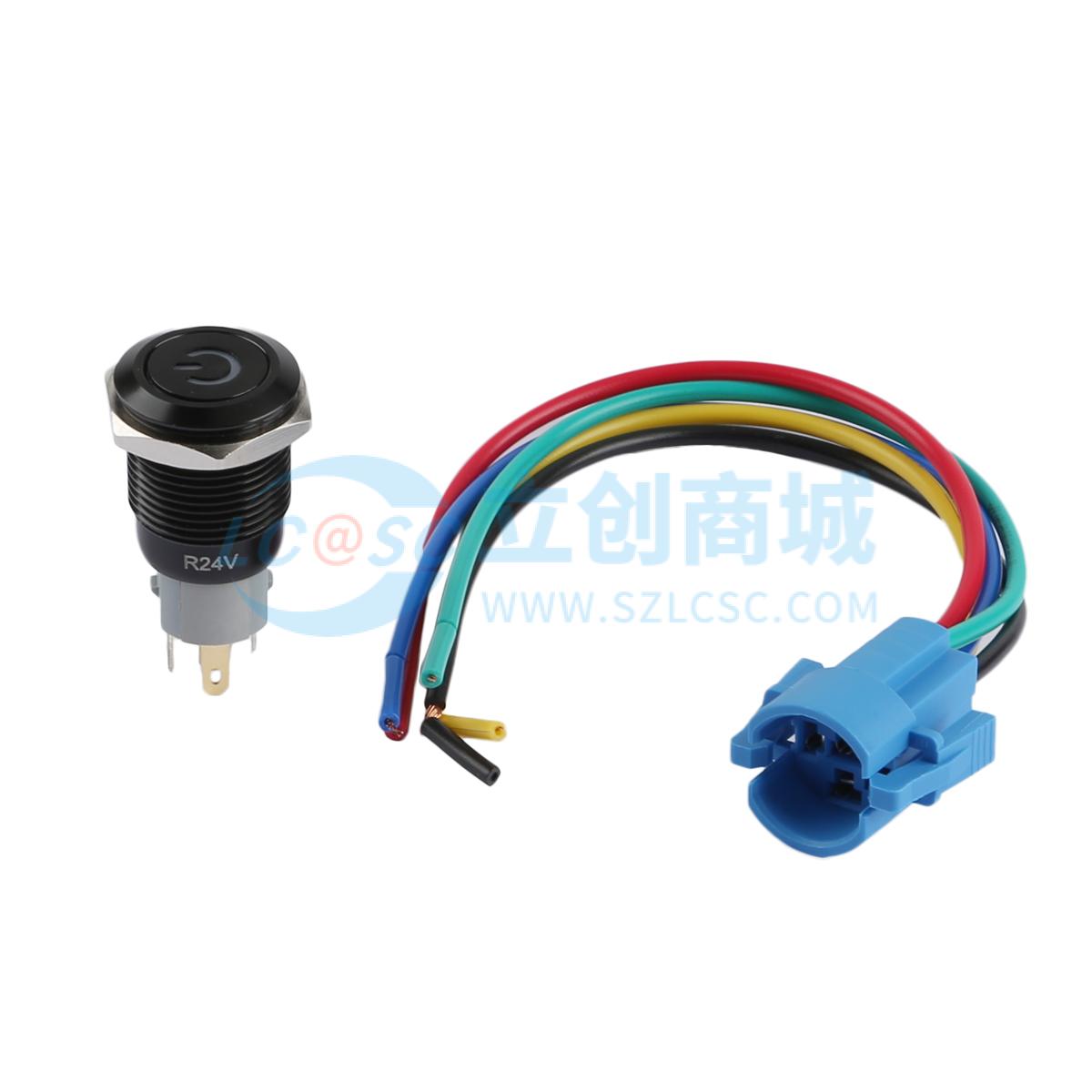

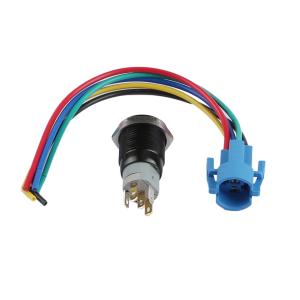

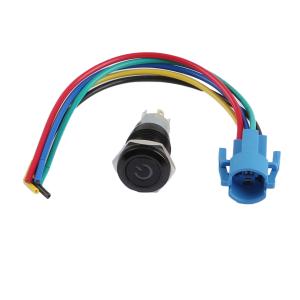

圆形金属按钮开关两件套 带接插件 开孔尺寸16MM系列 防水防爆 平头自复式 电源符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥28.09价格含税（税率13%）
- 商品型号
- TP91609P224RA5150
- 商品编号
- C19191524
- 商品毛重
22.2克(g)
广东仓1
购买数量
个
(50个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌为台普（ROCPU），型号TP91609P224RA5150，属于16MM系列圆形金属按钮开关两件套（带接插件），具备以下特点：
1
结构防护：防水防爆，防护等级IP67、防暴等级IK09；外壳、按键为氧化/黑色铝合金材质，O型圈为硅胶，底座PA46，接触材质银合金，引脚为黄铜镀金，LED基座PBT，发光区PC，固定螺帽黄铜镀镍，整体结构坚固，适应恶劣环境。
2
电气性能：发热电流AC250V/5A，额定电流3A/DC36V；工频耐压2000V 1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ；按压行程2.80mm±0.10，接触行程1.50mm±0.10；螺帽装配力矩5 - 14N，按压扭力≤3.5N，NO反推脚扭力≤30N；工作环境温度-20℃~+55℃，电气寿命、机械寿命均为500000次循环，操作方式为自复式，带红色LED灯（功耗≤20m，寿命40000h），触点配置1NO1NC，带电源符号标识。
3

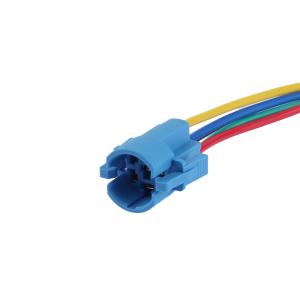

连接与接线：可配专用接插件，开关功能线材为绿色（C）、蓝色（NO）、黄色（NC），LED功能线材为红线（正极）、黑线（负极，LED不分正负极）；线材焊接温度320±20℃，时长≤3秒；导线默认长度150MM，线头长度10MM，剥头长度3MM，导体截面积默认0.5mm²（可选0.3mm²），线束支持多种形式（2线用于单色指示灯无开关、3线用于双色指示灯或1NO/1NO1NC开关无灯、5线用于1NO/1NO1NC+单色灯、6线用于1NO/1NO1NC+双色灯），满足多样接线需求。
4
安装适配：开孔尺寸需为Ø16.20mm，面板厚度1~9.50mm；螺帽装配力矩可控，保障安装稳定性，适配多种设备面板。
使用场景 APPLICATIONS
适用于工业自动化领域（如生产线、机床、控制柜），通过自复式开关控制设备启停、电源通断，红色LED灯直观显示状态；户外设备（如户外配电箱、防水控制柜），IP67防护应对潮湿、粉尘环境；防爆及机械冲击风险场所（如矿山机械、工程机械），IK09防暴等级抵御常规碰撞；需电源状态指示的设备（如通讯机柜、船舶控制台、非接触人体的医疗设备控制部分），红色LED灯提升操作便利性。
注意事项 PRECAUTIONS
1
安装：开孔需严格按Ø16.20mm加工，面板厚度1~9.50mm；螺帽装配力矩控制在5 - 14N，避免过紧损坏部件；接线时需区分开关功能线（绿C、蓝NO、黄NC）和LED功能线（红正、黑负），焊接线材时温度控制在320±20℃，时长≤3秒，防止线材或元件损坏。
2
环境使用：工作温度需在-20℃~+55℃范围内，避免超温使用；IP67防护为防浸水和粉尘，不代表可长期浸水，避免不当防水操作；IK09防暴仅应对常规机械冲击，避免超规格撞击。
3
维护与定制：定期检查螺帽力矩、O型圈密封情况，确保防水防爆性能；LED灯寿命40000h，到期后及时更换，避免影响状态指示；如需定制线长、线型，提前与供应商沟通，根据功能需求选择线束（如2线用于单色灯无开关，5线用于带灯开关）。
