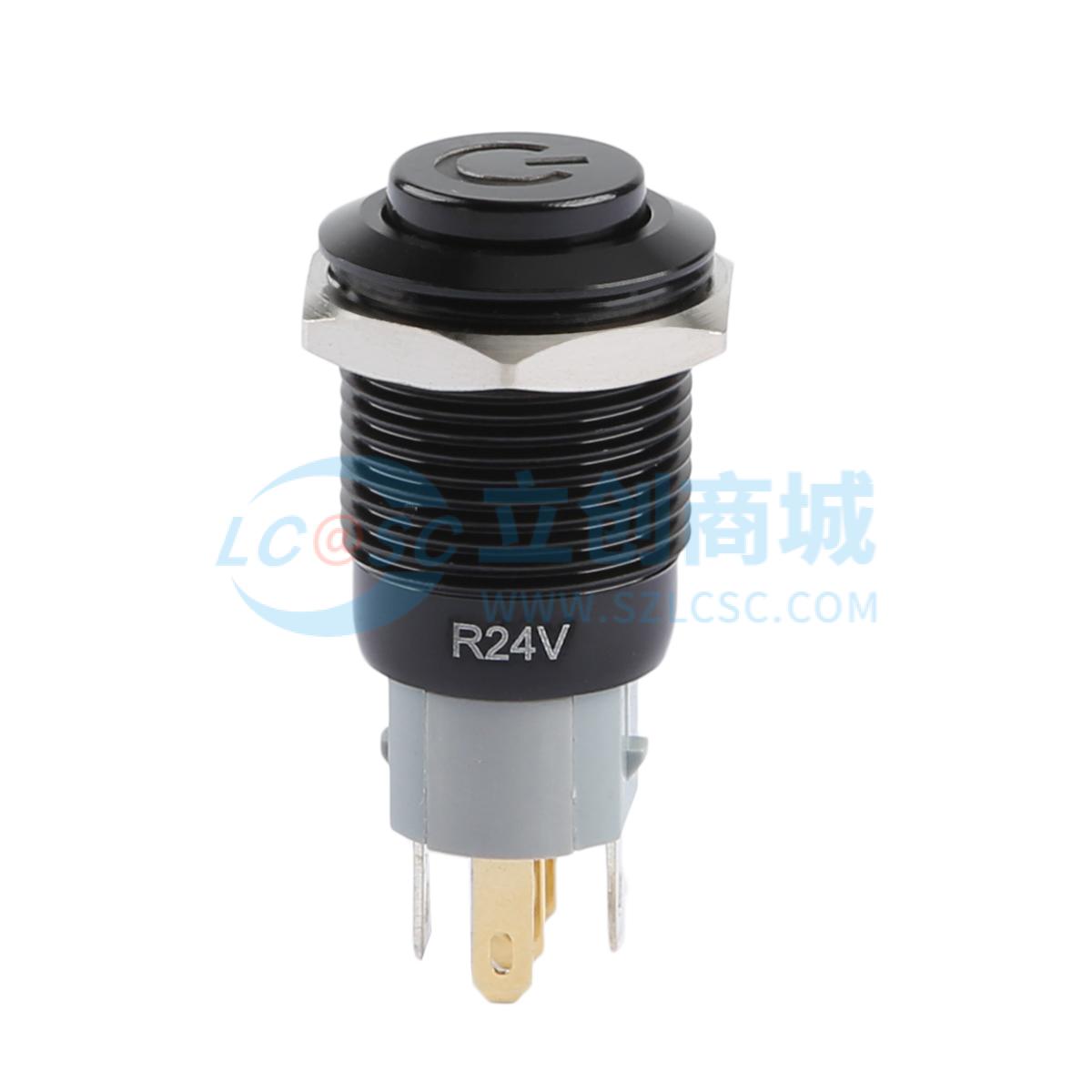

TP91610G124RA实物图

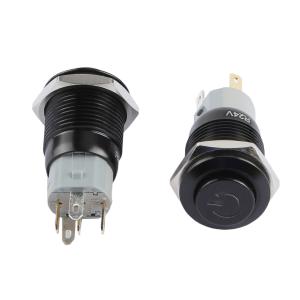

TP91610G124RA商品缩略图

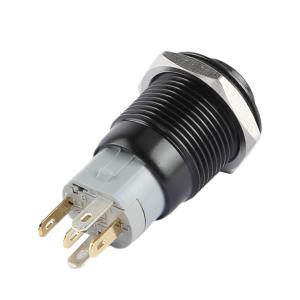

TP91610G124RA商品缩略图
TP91610G124RA商品缩略图
TP91610G124RA商品缩略图

圆形金属按钮开关 开孔尺寸16MM系列 防水防爆 高头自锁式 电源符号 1NO1NC 红色灯 铝合金

  • 工业品

价格：￥25.53价格含税（税率13%）

品牌名称
ROCPU Switches(台普)
商品型号
TP91610G124RA
商品编号
C19191519
商品毛重

9.275克(g)

  • 广东仓3

购买数量

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

结构与外观：采用圆形金属设计，开孔尺寸16MM，高头自锁式结构，带电源符号标识，红色LED灯清晰显示工作状态；外壳与按键为铝合金材质，经氧化/黑色处理，坚固耐用且具备良好质感。
电气性能：触点配置为1NO1NC，发热电流Ui AC250V、Ith 5A；额定电流3A/DC36V、3A/AC38V；耐电压达2000V/1min，绝缘电阻≥100MΩ，接触电阻≤50mΩ；按压行程2.80mm±0.10，接触行程1.50mm±0.10；螺帽装配力矩5 - 14N，按压力矩≤3.5N，NO反向推力脚力矩≤30N；电气寿命与机械寿命均为500000次，操作方式为自锁式，LED工作电压20V以下（以实际产品参数为准），LED寿命40000h，颜色为红色，保障长期稳定控制与状态显示。
防护性能：具备防水防爆特性，防护等级IP67，可应对潮湿、粉尘环境；防爆等级IK09，抗冲击能力强，适合恶劣工业场景。
环境适应：工作温度范围-20℃~+55℃，可适应宽温环境；接线支持焊接（线材焊接温度320±20℃、时长＜3秒）或带线连接器，满足不同安装需求。
材质细节：发光区采用PC塑料，LED脚为黄铜镀银，底座PA46，引脚黄铜镀金，接触材质银合金，LED基座PBT，固定螺帽黄铜镀镍，O型圈硅胶，外壳和按键铝合金氧化/黑色，各部件材质优化，兼顾耐用性与导电性。

使用场景 APPLICATIONS

工业自动化领域：生产线控制、机床操作面板，自锁功能防止误触，IP67防护应对车间油污、潮湿环境，红色LED清晰显示设备状态。
机械设备：工程机械、农业机械的控制面板，高头设计便于戴手套操作，1NO1NC触点满足启停、切换等控制需求。
电力设备：配电箱、控制柜，耐电压（2000V/1min）与低接触电阻（≤50mΩ）保障电气安全，自锁式避免电路误动作。
户外设备：户外配电箱、防水机柜，IP67防护应对雨水、灰尘侵袭，-20℃~+55℃宽温适应不同气候区域。
医疗设备（合规场景）：部分医疗设备的控制界面（如消毒设备、医疗机柜），防爆防水设计应对潮湿、消毒水腐蚀环境。

注意事项 PRECAUTIONS

安装要求：开孔尺寸需严格控制为16MM（参考安装图），确保开关与安装面板贴合，保障防护性能；安装时避免暴力操作，防止损坏外壳或内部触点。
接线操作：焊接接线时，线材焊接温度需控制在320±20℃，焊接时长≤3秒，避免过热损坏线材或开关；使用带线连接器时，按功能线标识连接（开关功能线：绿色(C)、蓝线(NO)、黄线(NC)；LED功能线：红线正极、黑线负极，LED不分正负极）。
环境限制：避免在超过工作温度范围（-20℃~+55℃）的环境中使用，远离强腐蚀性化学物质，防止外壳或密封件腐蚀失效。
维护保养：定期检查LED点亮状态、触点接触情况（需专业工具测量接触电阻）；若出现接触不良，可清洁引脚、触点氧化层，或更换磨损部件（如O型圈、接触片）。

规格书

放大查看下载PDF
TP91610G124RA实物图

圆形金属按钮开关 开孔尺寸16MM系列 防水防爆 高头自锁式 电源符号 1NO1NC 红色灯 铝合金

价格：￥25.53

购买数量

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00
