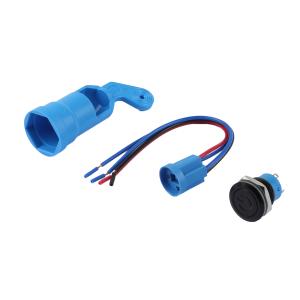

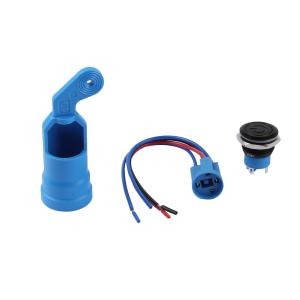

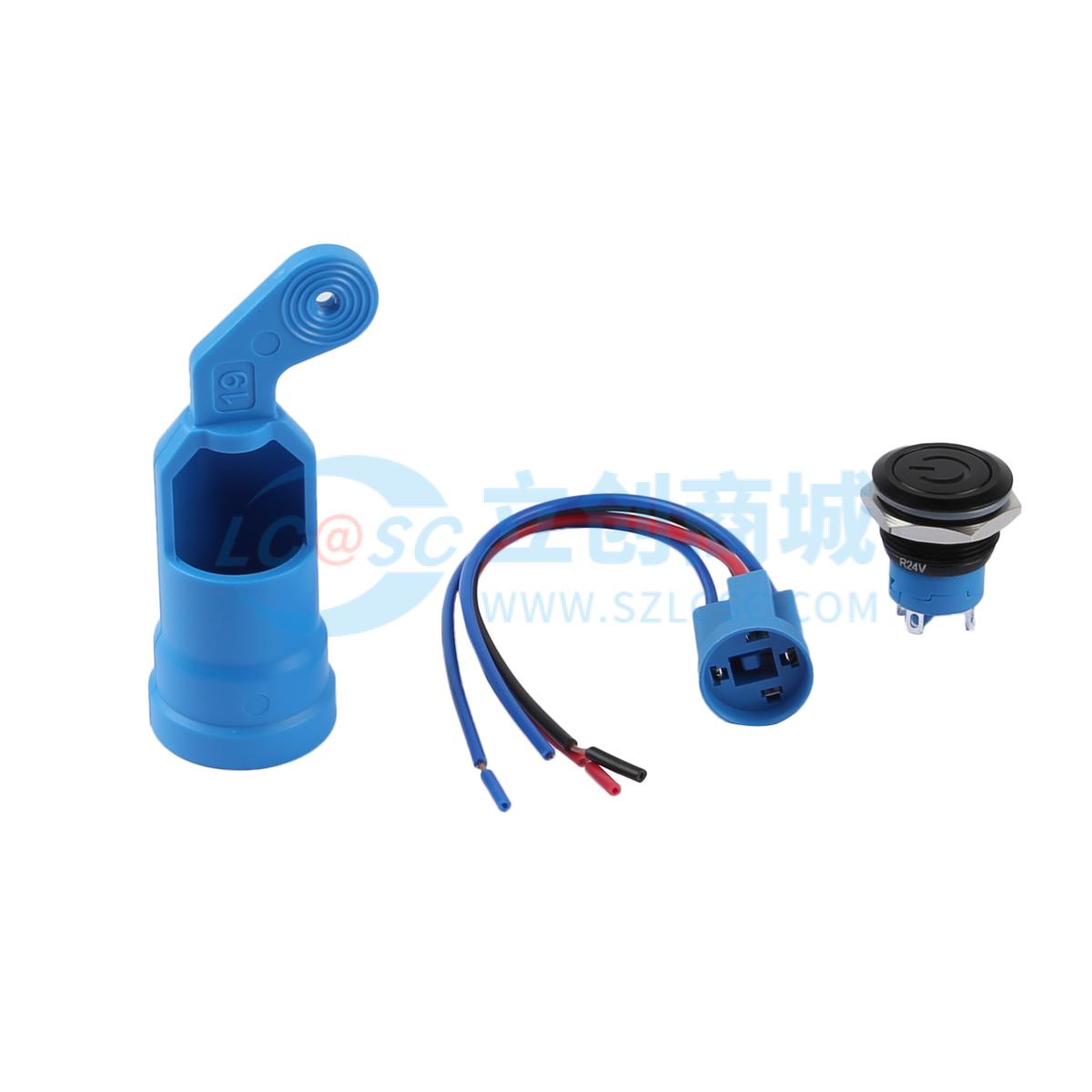

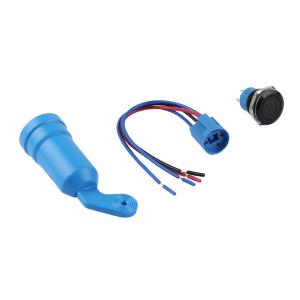

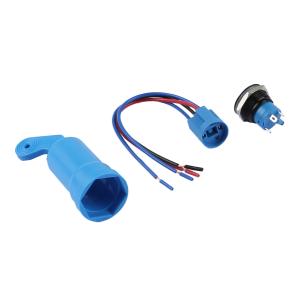

ROCPU Switches(台普)圆形金属按钮开关三件套带接插件带安装扳手开孔尺寸19MM系列防水防爆平头自复式电源符号红色灯铝合金

工业品

价格：￥36.3价格含税（税率13%）

10+￥35.44

50+￥34.87

品牌名称: ROCPU Switches(台普)
商品型号: TP91931P224RA5150B
商品编号: C19191457
商品毛重: 30.4克(g)

广东仓2

购买数量

个

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 结构设计：采用圆形铝合金（氧化/黑色处理）外壳，平头自复式操作方式，开孔尺寸为Ø19.20MM（±0.15MM），配备接插件和安装扳手，三件套设计便于安装；装配总长约37.5MM，尾部延伸约31MM，支持面板最大厚度5.00MM。

2 防护性能：防护等级IP67，具备防水防尘能力；防爆等级IK10，抗冲击性能强，可应对恶劣环境（如粉尘、液体飞溅、户外震动等）。

3 电气性能：发热电流Ui:AC250V、Ith:5A；额定电流3A/DC36V；工频耐压1500V 1min；绝缘电阻≥1000MΩ；接触电阻≤50mΩ；按压行程2.80MM（±0.10MM），接触行程1.00MM（±0.10MM）；红色LED指示灯，功耗≤20m，寿命40000h，支持单色指示功能。

4 机械性能：电气寿命与机械寿命均为500000次循环，满足高频操作需求；螺帽装配力矩需控制在5 - 14N，按压操作扭力≤4N，NO反推脚扭力≤30N；工作环境温度范围-20℃~+55℃，适应多种工况。

5 连接方式：支持两种连接形式——线材焊接（焊接温度320±20℃，时长≤3秒，避免高温损坏）或专用接插件（开关功能线材为蓝线（NO），LED功能线材红线接正极、黑线接负极，LED本身不分正负极）；导线默认长度150MM，线头长度10MM，剥头长度3MM，导体横截面积默认0.5平方MM（可选0.3平方MM）。

6 材质工艺：外壳、按键采用铝合金（氧化黑处理），保证机械强度与防腐性；LED引脚、Pin为黄铜镀银，提升导电性能；发光区为PC塑料，O型圈为硅胶（保障密封），螺帽为黄铜镀镍，接插件插壳为浅蓝色尼龙胶壳、端子为磷铜镀锡，导电线材为紫铜，多材质搭配确保性能稳定。

使用场景 APPLICATIONS

1 工业生产领域：工厂生产线、机械设备（如机床、工业机器人）的启动、停止、急停控制，适用于粉尘多、潮湿、液体飞溅的车间环境（如化工、纺织、食品加工车间），IP67防护可有效抵御液体、粉尘侵入。

2 户外工程场景：户外配电箱、充电桩、工程机械（如挖掘机、起重机）的操作开关，应对露天、震动、潮湿的工作环境，IK10防爆等级可承受机械冲击，保障操作安全。

3 交通运输领域：特种车辆、工程车、船舶的控制开关（如电源、功能切换），满足车辆震动、潮湿环境的使用需求；轨道交通车厢的控制面板，提升车厢设备的防水防尘能力。

4 医疗与实验室场景：需要防水防尘的医疗设备（如消毒设备、实验室分析仪器）的电源或功能控制，避免液体、粉尘侵入影响设备精度与寿命。

5 电力与能源领域：变电站、配电箱、发电机组的操作按钮，用于电源切换、紧急停机等功能，IP67防护可应对户外或潮湿的电力环境，保障电力设备稳定运行。

6 通讯与安防领域：通讯基站的设备控制、安防监控设备（如户外安防箱）的电源开关，在户外基站、安防箱内使用，IP67防护可抵御雨水、粉尘，保障设备长期稳定运行。

注意事项 PRECAUTIONS

1 安装操作：安装时螺帽装配力矩需严格控制在5 - 14N范围内，避免过紧损坏螺纹或过松导致开关松动；按压操作时扭力≤4N，防止用力过度损坏内部结构；开孔尺寸需严格按照Ø19.20MM（±0.15MM）加工，确保安装后密封性能达标，避免防水防尘失效。

2 焊接工艺：线材焊接时温度需控制在320±20℃，焊接时长≤3秒，避免高温长时间加热损坏线材绝缘层或导致焊接点质量不佳（如虚焊、短路）；焊接完成后需检查焊接点是否牢固，无毛刺、短路情况。

3 接线规范：使用接插件时，需区分开关功能线材（蓝线对应NO脚）与LED功能线材（红线接正极、黑线接负极，LED本身不分正负极），避免接反导致指示灯不亮或开关功能异常；焊接接线时需确认导线功能，且电源电压、电流需符合产品额定参数（AC250V/5A发热电流、DC36V/3A额定电流），禁止超额定值使用。

4 环境与维护：工作环境温度需控制在-20℃~+55℃范围内，避免在超出温度范围的环境中使用，否则可能导致电气性能下降、寿命缩短；日常维护时避免用尖锐物体撞击按钮，定期检查O型圈、密封结构是否损坏，若有破损需及时更换，确保IP67防护性能；设备闲置或运输时，需放置在干燥、通风、温度-20℃~+55℃的环境中，避免高温（＞55℃）、高湿（RH＞90%）、腐蚀性气体环境，防止材质老化或电气性能下降。

5 寿命与更换：电气寿命与机械寿命均为500000次循环，达到寿命后建议整体更换开关，避免故障；LED灯寿命40000h，若指示灯不亮且排除接线问题（如电源、焊接/接插件连接正常），需检查LED是否损坏并及时更换。

6 配件使用：安装时需使用配套的安装扳手，避免使用非专用工具导致螺帽或开关本体损坏；使用接插件前需检查插壳、端子是否完好（无变形、氧化、断裂），确保接插件连接稳定。
