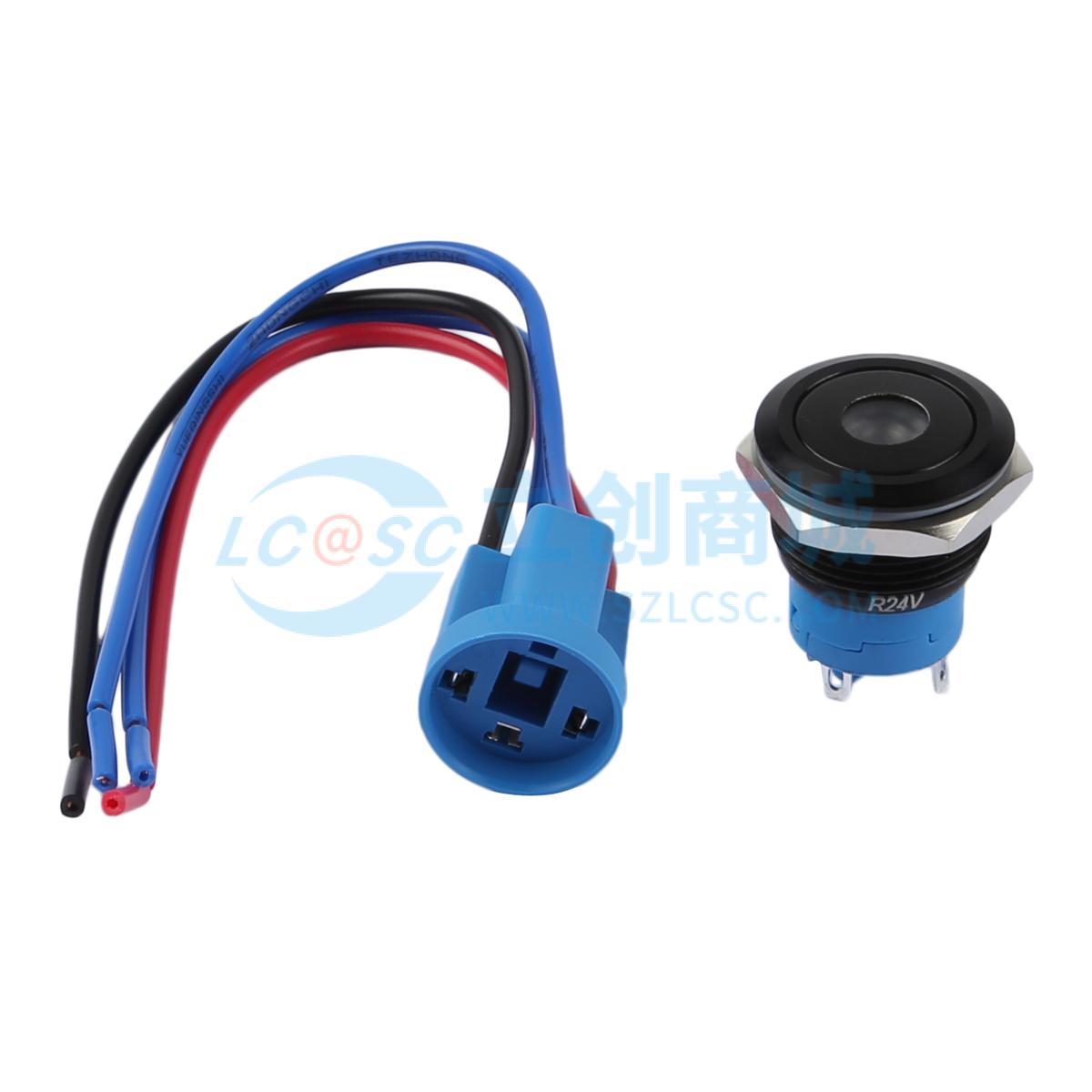

TP91929P224RA5150实物图

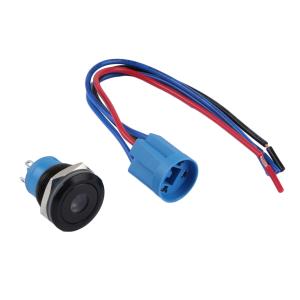

TP91929P224RA5150商品缩略图

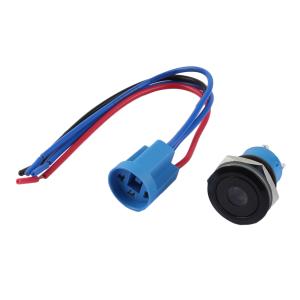

TP91929P224RA5150商品缩略图

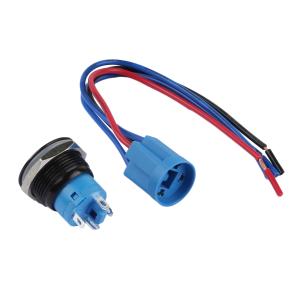

TP91929P224RA5150商品缩略图
TP91929P224RA5150商品缩略图

圆形金属按钮开关两件套 带接插件 开孔尺寸19MM系列 防水防爆 平头自复式 单点符号 红色灯 铝合金

  • 工业品

价格：￥29.73价格含税（税率13%）

10+￥29.03
50+￥28.56
品牌名称
ROCPU Switches(台普)
商品型号
TP91929P224RA5150
商品编号
C19191439
商品毛重

21.1克(g)

  • 广东仓1

购买数量

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

品牌为ROCPU Switches（台普），型号TP91929P224RA5150，属于19MM开孔尺寸的圆形金属按钮开关两件套（含接插件），具备以下特点：
1 结构设计：采用平头自复式操作方式，单点符号标识，配备红色LED指示灯；外壳与按键为铝合金材质（表面经氧化/黑色处理），固定螺帽为黄铜镀镍材质，O型圈为硅胶材质，基座为PA66材质，引脚为黄铜镀金材质，接触材质为银合金镀银，保障结构强度与电气性能。
2 防护性能：防护等级达IP67（防水防尘），防爆等级为IK10（抗冲击），可适配潮湿、多尘、有冲击风险的恶劣环境；工作环境温度范围为-20℃~+55℃，能适应宽温场景。
3 电气性能：发热电流为AC250V、5A，额定电流为3A/DC36V；工频耐压1500V且持续1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气安全性能优异；按压行程为2.80mm±0.10，接触行程为1.00mm±0.10，操作手感稳定；电气寿命与机械寿命均达500000次，LED功耗≤20m、寿命40000h，红色指示灯可清晰反馈设备状态。
4 连接与适配：可搭配专用接插件使用，开关功能线材为蓝线（NO）；线材焊接温度需控制在320±20℃，焊接时长≤3秒，保障焊接质量；接线需严格遵循接线说明，可实现“按下时设备通电、LED灯亮，松开时设备断电、LED灯灭”的功能。
5 材质与工艺：各部件材质精良，接触材质采用银合金镀银（降低接触电阻）、引脚采用黄铜镀金（防腐蚀、增强导电性）、O型圈采用硅胶（耐老化、保障防水性能）；工艺严格，螺帽装配力矩需控制在5 - 14N、按压扭力≤4N等，保障产品可靠性。

使用场景 APPLICATIONS

该开关适用于以下场景：
1 工业自动化领域：如生产线控制柜、机床操作面板、工业机器人周边设备等，需防水防爆且稳定操作的按钮开关场景，红色指示灯可清晰反馈设备状态。
2 户外设备与设施：如户外配电箱、防水型电气控制柜、船舶控制台、海洋作业设备等，IP67防护等级可应对潮湿、淋雨、粉尘环境，IK10防爆等级可抵御外力冲击。
3 商用设备：如电梯控制面板、游乐设施操作按钮、工业烤箱、冷库控制等，宽温工作范围与稳定性能可满足商用场景需求。
4 特殊环境设备：如低温仓储（-20℃环境）、高温车间（+55℃以内）的设备控制，凭借宽温适应性保障设备稳定运行。

注意事项 PRECAUTIONS

1 安装要求：开孔尺寸需符合Ø19.20mm（±公差），面板最大厚度≤5mm；螺帽装配力矩需控制在5 - 14N，避免过紧损坏面板或开关、过松降低防水性能。
2 线材焊接：焊接温度需严格控制在320±20℃，焊接时长≤3秒，避免高温或长时间焊接损坏线材/接头；焊接后需检查焊点牢固性，防止接触不良。
3 接线规范：严格按照接线说明连接电源、设备与开关，确保供电电源、设备、开关的正负极（红线为正极、黑线为负极）及功能脚（蓝线为NO）正确对应，避免短路或功能异常；电源电压需与实际设备需求匹配，接线说明的电压为参考值。
4 环境与维护：工作环境温度需控制在-20℃~+55℃范围内，避免超出范围导致性能下降或寿命缩短；定期检查硅胶O型圈，若出现老化、破损需及时更换，以维持IP67防护等级；避免硬物猛烈撞击开关，虽防爆等级为IK10，但过度冲击仍可能损坏结构。
5 接插件使用：使用专用接插件时，需确保接插件与开关型号匹配，连接后需检查牢固性，防止松动引发接触不良。
