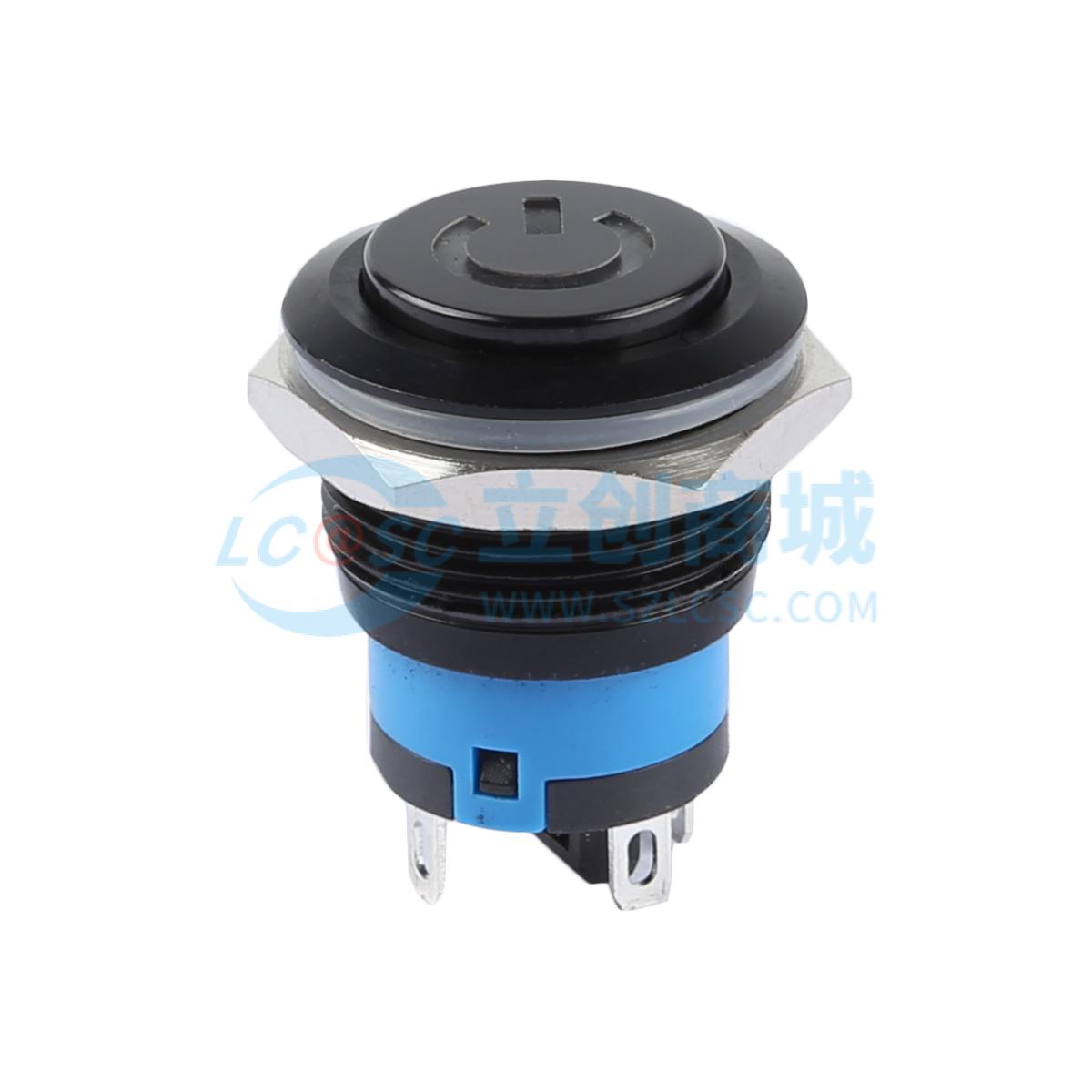

TP91932G124RA实物图
TP91932G124RA商品缩略图
TP91932G124RA商品缩略图
TP91932G124RA商品缩略图
TP91932G124RA商品缩略图

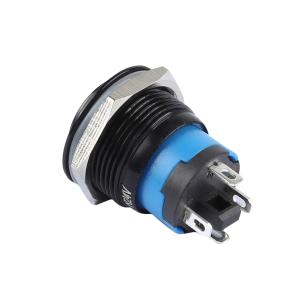

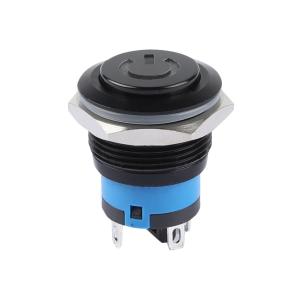

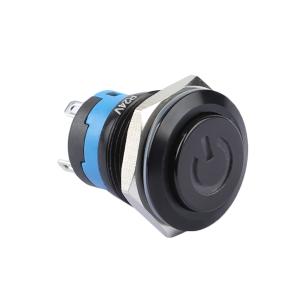

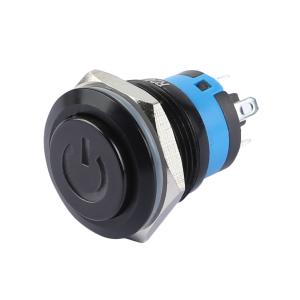

圆形金属按钮开关 开孔尺寸19MM系列 防水防爆 高头自锁式 电源符号 红色灯 铝合金

  • 工业品

价格：￥27.03价格含税（税率13%）

10+￥26.39
50+￥25.96
品牌名称
ROCPU Switches(台普)
商品型号
TP91932G124RA
商品编号
C19191436
商品毛重

11.1克(g)

  • 广东仓10

购买数量

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 材质精良：按键与外壳采用铝合金（氧化/黑色处理），强度高且耐腐蚀；基座为PA66、底座为PA46，机械性能与绝缘性出色；LED脚为黄铜镀银，引脚为黄铜镀金，接触材质为银合金镀银，保障导电与抗氧化性；O型圈采用硅胶，防水密封性能优；固定螺帽为黄铜镀镍，耐用防锈；发光区为PC塑料，透光性佳，红色LED清晰醒目。
2 性能卓越：加热电流AC250V/5A，额定电流3A DC36V，工频耐压1500V 1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气性能稳定可靠；防护等级IP67（防水防尘）、防爆等级IK10（抗机械冲击），适应恶劣工业与户外环境；工作温度范围-20℃~+55℃，适用场景广泛；电气寿命与机械寿命均达500000次，自锁式操作设计（按下锁定、再次按下解锁），防误触效果佳；LED功耗≤20mW，寿命长达40000h，状态指示持久清晰。
3 结构精细：开孔尺寸严格匹配φ19MM（含公差标注），高头设计搭配电源符号标志，辨识度高且操作方便；支持焊接（焊接温度320±20℃、焊接时长＜3秒）或专用接插件连接，接线方式灵活；开关功能线（蓝线为NO端）、LED功能线（红线接正极、黑线接负极，LED不分正负极），接线逻辑清晰，降低接线失误率。

使用场景 APPLICATIONS

1 工业设备领域：适用于机床、工业控制柜、自动化生产线的电源启动/停止按钮，满足防水防爆、自锁防误触的操作需求，保障设备运行安全。
2 户外设备场景：户外配电箱、充电桩、交通信号控制设备等，应对雨水、粉尘等复杂环境，IP67防护等级确保开关性能稳定。
3 特殊环境场合：化工、矿山、油田等防爆（IK10）、防水（IP67）要求高的场所，如防爆控制柜、户外防爆配电箱，保障操作人员安全。
4 状态指示场景：医疗设备、通讯设备、电子仪器的电源开关或功能切换按钮，红色LED清晰提示设备工作状态，提升操作便利性。

注意事项 PRECAUTIONS

1 安装要求：开孔尺寸需严格匹配φ19MM（参考图纸尺寸公差），确保开关安装稳固，避免松动影响防水性能或操作手感。
2 焊接操作：焊接导线时，温度需控制在320±20℃，焊接时长＜3秒，避免高温损坏内部元件；焊接完成后需检查焊点质量，确保导通性与绝缘性良好。
3 接线规范：区分开关功能线（蓝线为NO端）与LED功能线（红线接正极、黑线接负极，LED不分正负极），避免接反导致开关或LED功能异常。
4 环境限制：工作温度范围为-20℃~+55℃，避免在超出该范围的环境中使用；防护等级IP67可短时间浸水（1米深30分钟），但禁止长期浸泡；防爆等级IK10，避免遭受超过等级的机械冲击（如重物撞击）。
5 操作说明：自锁式开关按下后锁定，再次按下解锁，操作前需确认设备状态，避免误操作导致设备启停异常。
6 维护建议：定期检测绝缘电阻（≥1000MΩ）、接触电阻（≤50mΩ），若性能下降需及时检修；LED损坏后，需更换同规格（红色、功耗≤20mW）的LED，确保状态指示功能正常。
