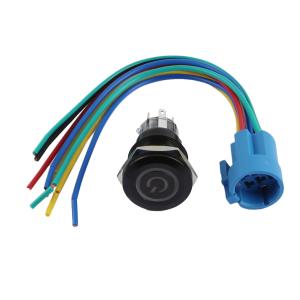

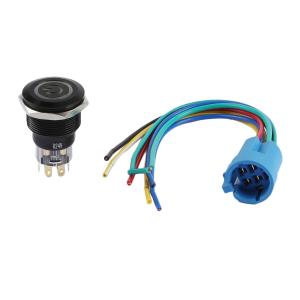

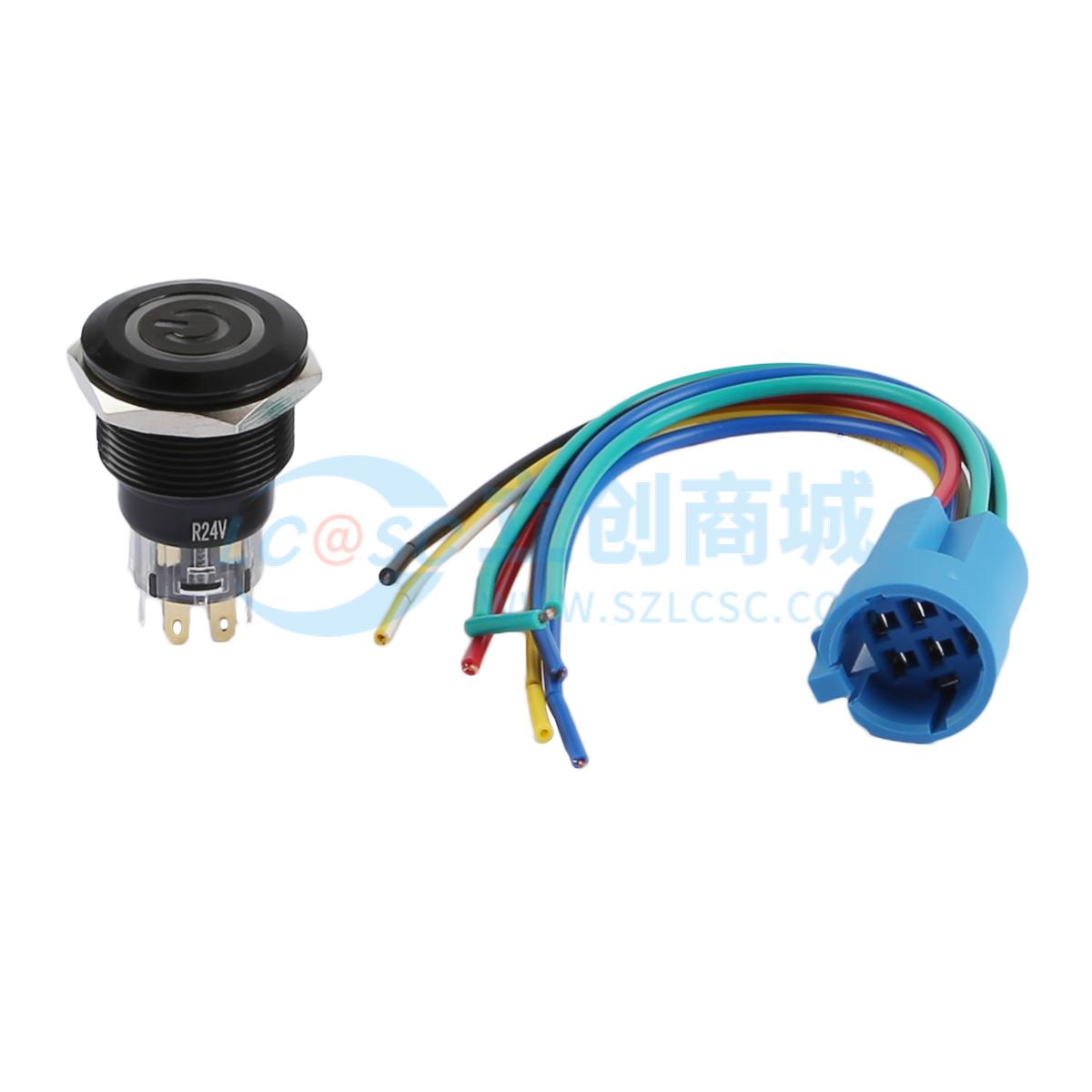

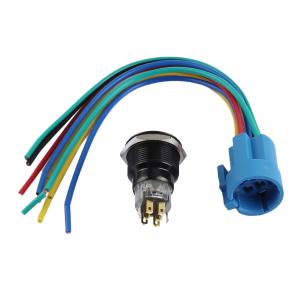

圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 平头自复式 环形电源符号 2NO2NC 红色灯 铝合金
- 工业品
价格：￥42.32价格含税（税率13%）
- 商品型号
- TP92218P224RA5150
- 商品编号
- C19191428
- 商品毛重
35.6克(g)
广东仓1
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌型号：台普（ROCPU）TP92218P224RA5150圆形金属按钮开关两件套，带专用接插件，适配22MM开孔尺寸，工业级设计。
1
结构外观：圆形金属外壳+铝合金按键，平头自复式操作，环形电源符号标志+红色LED灯，配备硅胶O型圈（防水密封）和黄铜镀镍固定螺帽，两件套含接插件，安装便捷。
2
防护性能：IP67防水防尘（可短时间浸水）、IK10防暴（抵御高强度碰撞），适应潮湿、多尘、易受碰撞的工业环境。
3
电气性能：
4
电流参数：发热电流AC250V/5A，额定电流3A/DC36V，满足中低功率设备控制需求；
5
耐压绝缘：工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气安全性高；
6
机械寿命：机械寿命50万次、电气寿命10万次，按压行程2.50mm±0.10、接触行程1.50mm±0.10，操作手感稳定；
7
LED参数：红色LED灯，电压24V，功耗≤20m，寿命40000h，清晰指示电源状态。
8

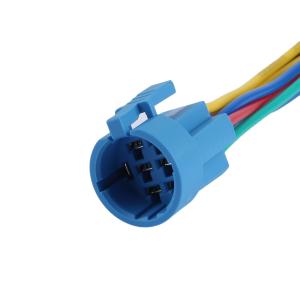

连接形式：支持专用接插件快速连接，不同功能线材颜色定义明确（如2NO2NC开关线：绿黑线为公共脚C、蓝黑线为常开脚NO、黄白线为常闭脚NC；LED线：红线为正极、黑线为负极，LED不分正负极）；线材焊接温度320±20℃、时长≤3秒，保证焊接可靠性。
9
材质优势：关键部件材质精良，如接触点采用银合金镀银（低电阻、耐磨损）、引脚为黄铜镀金/镀银（抗氧化、导电性优）、外壳/按键为铝合金氧化处理（抗腐蚀、强度高）、O型圈为硅胶（耐老化、密封佳），提升产品耐用性。
10
功能配置：2NO2NC触点配置，自复式操作（按压后自动复位），满足复杂电路的通断控制需求；环形电源符号+红色LED直观显示设备电源通断状态。
使用场景 APPLICATIONS
1
工业设备控制：适用于机床、流水线、自动化生产线的启动/停止、模式切换等操作，高可靠性、防水防爆的特性可应对工业现场的复杂环境。
2
户外/潮湿环境：如露天配电箱、港口起重机、建筑工程机械的电源控制，IP67防护可抵御雨水、灰尘侵袭，保障开关稳定运行。
3
防爆/防碰撞场景：矿山、冶金、化工等易受碰撞、有防爆需求的场所，IK10防暴等级可抵御机械碰撞，避免开关因外力损坏。
4
电源状态可视化场合：电力柜、控制柜、医疗设备（需明确电源通断）的电源控制，环形电源符号+红色LED便于快速识别设备是否通电。
5
批量安装项目：配套专用接插件，可快速完成电路连接，适合工厂改造、设备集成等需批量安装开关的工业项目。
注意事项 PRECAUTIONS
1
安装规范：开孔尺寸需严格控制在Ø22.20mm±0.15mm（参考安装视图），面板最大厚度≤9.30mm（或安装示意图的10.50mm，需结合型号确认）；螺帽装配力矩控制在5 - 14N，过松影响防水密封，过紧易损坏外壳/面板。
2
接线要求：严格按接线说明（如2NO2NC接线：供电正负极分别接左右C脚，设备正负极接左右NO脚+LED正负极），避免接反导致设备故障或LED不亮；接插件线材颜色与功能对应（如绿黑线为公共脚C、蓝黑线为常开NO、黄白线为常闭NC），需核对线材定义后接线。
3
焊接操作：线材焊接温度需控制在320±20℃，时长≤3秒，温度过高或时间过长易损坏线材/引脚；建议使用温控焊台，焊接后检查焊点质量（无虚焊、短路）。
4
环境限制：工作温度范围为-20℃~+55℃，避免在超出此范围的环境（如严寒户外、高温烤箱附近）长期使用，否则会降低电气寿命和机械性能。
5
维护保养：每季度建议检查绝缘电阻（需≥1000MΩ）、接触电阻（需≤50mΩ），若超出范围需清洁触点或更换开关；清洁时用干燥软布擦拭，避免使用酒精、丙酮等腐蚀性清洁剂，防止损坏外壳镀层和O型圈。
6
防水维护：若外壳受撞击变形、O型圈老化，需及时更换同规格硅胶O型圈，确保IP67防护性能，避免水/灰尘侵入影响内部电路。
