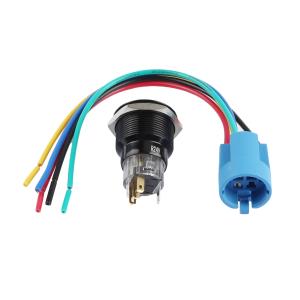

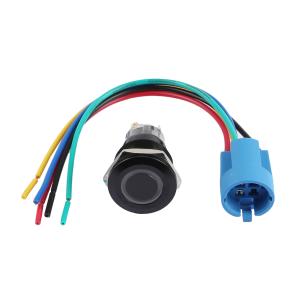

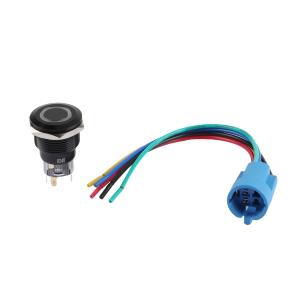

圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 平头自复式 环形符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥37.85价格含税（税率13%）
- 商品型号
- TP92213P224RA5150
- 商品编号
- C19191425
- 商品毛重
30.9克(g)
广东仓1
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
品牌为ROCPU Switches（台普），型号TP92213P224RA5150，属于圆形金属按钮开关两件套（含专用接插件），开孔尺寸22MM，采用平头自复式操作方式、环形符号标识，触点类型为1NO1NC，LED指示灯为红色（电压24V、功耗≤20m、寿命40000h）。
1
防护性能：防护等级IP67（防水防尘）、防暴等级IK10（抗冲击），可在潮湿、多尘、有冲击的恶劣环境稳定工作；
2
电气性能：发热电流AC250V/5A，额定电流DC36V/3A；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ；按压行程2.50mm±0.10，接触行程1.50mm±0.10；螺帽装配力矩5 - 14N，按压扭力≤6N，NO反推脚扭力≤30N；
3
寿命与环境：电气寿命100000次循环，机械寿命500000次循环，工作环境温度-20℃~+55℃，适应宽温场景；
4
材质与结构：外壳为铝合金（氧化/黑色），O型圈为硅胶（保障密封），固定螺帽为黄铜镀镍，接触材质为银合金，引脚为黄铜镀金/镀银，各部件材质可靠，兼顾机械强度与电气性能；
5

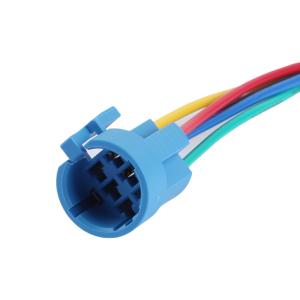

连接与功能：支持专用接插件连接，1NO1NC功能线材对应绿色（C）、蓝线（NO）、黄线（NC），LED功能线材红线为正极、黑线为负极（LED不分正负极）；也可焊接连接，线材焊接温度需控制在320±20℃，时长≤3秒。
使用场景 APPLICATIONS
适用于对防水防爆、宽温工作有需求的工业控制场景，例如：
1
机械设备控制：机床、流水线的启动/停止、模式切换等，依托自复式操作与1NO1NC触点实现电路通断+状态反馈；
2
恶劣环境场所：户外配电箱、化工车间、冶金厂房（IP67防水防尘+IK10防暴）、潮湿/多尘的农业机械、港口设施等；
3
电气柜与自动化系统：电气控制柜内的信号指示/控制按钮，自动化生产线、机器人的程序启动/状态切换等，红色LED可清晰指示工作状态；
4
高频操作场景：依托100000次电气寿命、500000次机械寿命，满足生产线、物流设备等高频操作的控制需求。
注意事项 PRECAUTIONS
1
安装维护：螺帽装配力矩需控制在5 - 14N，按压扭力≤6N，NO反推脚扭力≤30N；安装时确保硅胶O型圈等密封部件安装到位，定期清洁开关表面与触点，检查绝缘电阻（≥1000MΩ）、接触电阻（≤50mΩ）；
2
接线焊接：线材焊接温度需控制在320±20℃，时长≤3秒，避免高温损坏；接插件使用时严格对应线材颜色与功能脚位（如1NO1NC的C/NO/NC脚、LED正负极）；
3
环境与寿命：工作温度需控制在-20℃~+55℃，远离强腐蚀环境；避免超负载、超频率操作，LED灯仅支持24V供电，严禁超压接入；
4
材质保护：铝合金外壳避免硬物刮擦，硅胶O型圈定期检查老化情况，及时更换以维持IP67防护等级。
