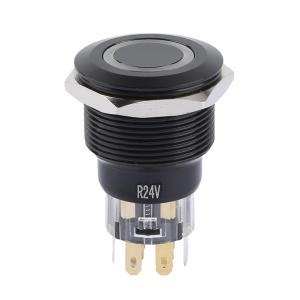

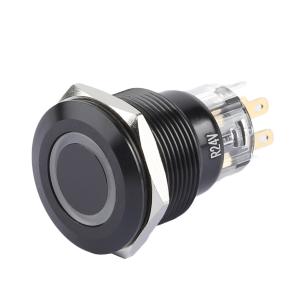

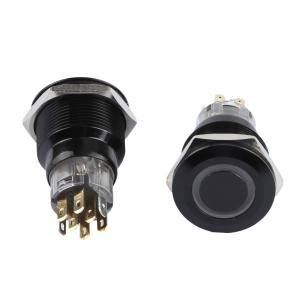

圆形金属按钮开关开孔尺寸22MM系列防水防爆平头自复式环形符号 2NO2NC 红色灯铝合金

工业品

价格：￥35.17价格含税（税率13%）

品牌名称: ROCPU Switches(台普)
商品型号: TP92214P224RA
商品编号: C19191416
商品毛重: 17.55克(g)

广东仓4

购买数量

个

(36个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 外观设计：采用圆形金属外观，开孔尺寸为22mm，平头自复式结构，搭配环形符号标识与红色LED灯，视觉识别清晰，操作反馈直观

2 防护性能：具备IP67防水等级与IK10防暴等级，可应对多尘、潮湿及一定外力冲击的复杂环境，保障使用稳定性

3 电气性能：发热电流可达AC2250V/5A，额定电流3A/DC36V，工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气性能优异，信号传输稳定；电气寿命达100000次，机械寿命500000次，使用寿命长

4 机械参数：操作行程2.50mm±0.10，按键行程1.50mm±0.10，螺母装配力矩5 - 14N，按压力≤6N，操作手感稳定，装配牢固

5 LED参数：LED灯功率≤20m，寿命≥40000h，工作电压24V，红色灯光显示，功耗低且指示清晰

6 材质结构：外壳与按键采用铝合金（氧化黑色处理），强度高、抗腐蚀；发光区为PC材质，LED引脚为黄铜镀银，底座为PA46，引脚为黄铜镀金，接触材质为银合金，LED基座为PC，固定螺帽为黄铜镀镍，O型圈为硅胶，各部件材质适配，保障结构强度与电气性能

7 电路配置：支持2NO2NC（2常开2常闭）电路配置，满足多回路控制需求，接线时可搭配专用接插件，或采用焊接方式（焊接温度320±20℃、时长≤3秒）

使用场景 APPLICATIONS

1 工业生产领域：适用于工厂自动化生产线、机械设备控制（如机床、注塑机等），可在多尘、潮湿的车间环境中稳定工作，保障设备启停、状态切换的可靠性

2 户外电气设备：如户外配电箱、照明控制箱、光伏电站设备等，IP67防水等级可抵御雨水、湿气侵袭，IK10防暴等级可应对外力冲击，确保开关功能正常

3 特殊环境设备：船舶设备、矿山机械、化工设备等对防水、防暴要求高的场景，可在含有粉尘、水汽或存在机械冲击的环境下，实现电气回路的安全控制

4 自动化控制系统：在PLC控制、工业机器人周边设备、传感器信号触发等自动化系统中，作为信号输入或设备控制的开关元件，凭借稳定的电气性能保障系统运行

注意事项 PRECAUTIONS

1 安装要求：安装时需保证开孔尺寸精准（φ22mm），螺母装配力矩控制在5 - 14N范围内，避免过松导致防水性能下降或过紧损坏部件

2 使用环境：工作环境温度需控制在-20℃至+55℃之间，避免超出范围使用，防止因温度过高或过低影响开关性能与使用寿命

3 接线操作：采用焊接方式接线时，焊接温度需控制在320±20℃，焊接时长不超过3秒，防止高温损坏线材或部件；使用专用接插件时，需区分功能线颜色（1NO1NC：绿线为公共端C、蓝线为常开NO、黄白线为常闭NC；2NO2NC：黑线为公共端C、蓝黑线为常开NO、黄白线为常闭NC；LED线：红线为正极、黑线为负极，LED不分正负极时也需按此极性接线）

4 操作规范：使用过程中避免暴力按压开关，按压力需≤6N，防止损坏内部结构；定期检查开关的防水防暴性能（如O型圈是否老化、外壳是否有破损），确保防护等级有效

5 维护保养：长期使用后若出现接触不良等问题，需断电后检查接触点是否氧化、磨损，必要时更换接触部件，维护时避免触碰LED灯珠等精密部件
