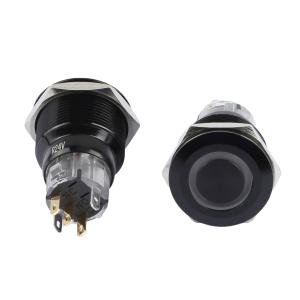

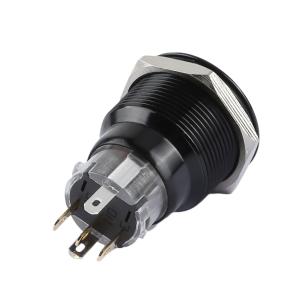

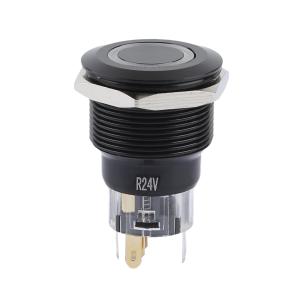

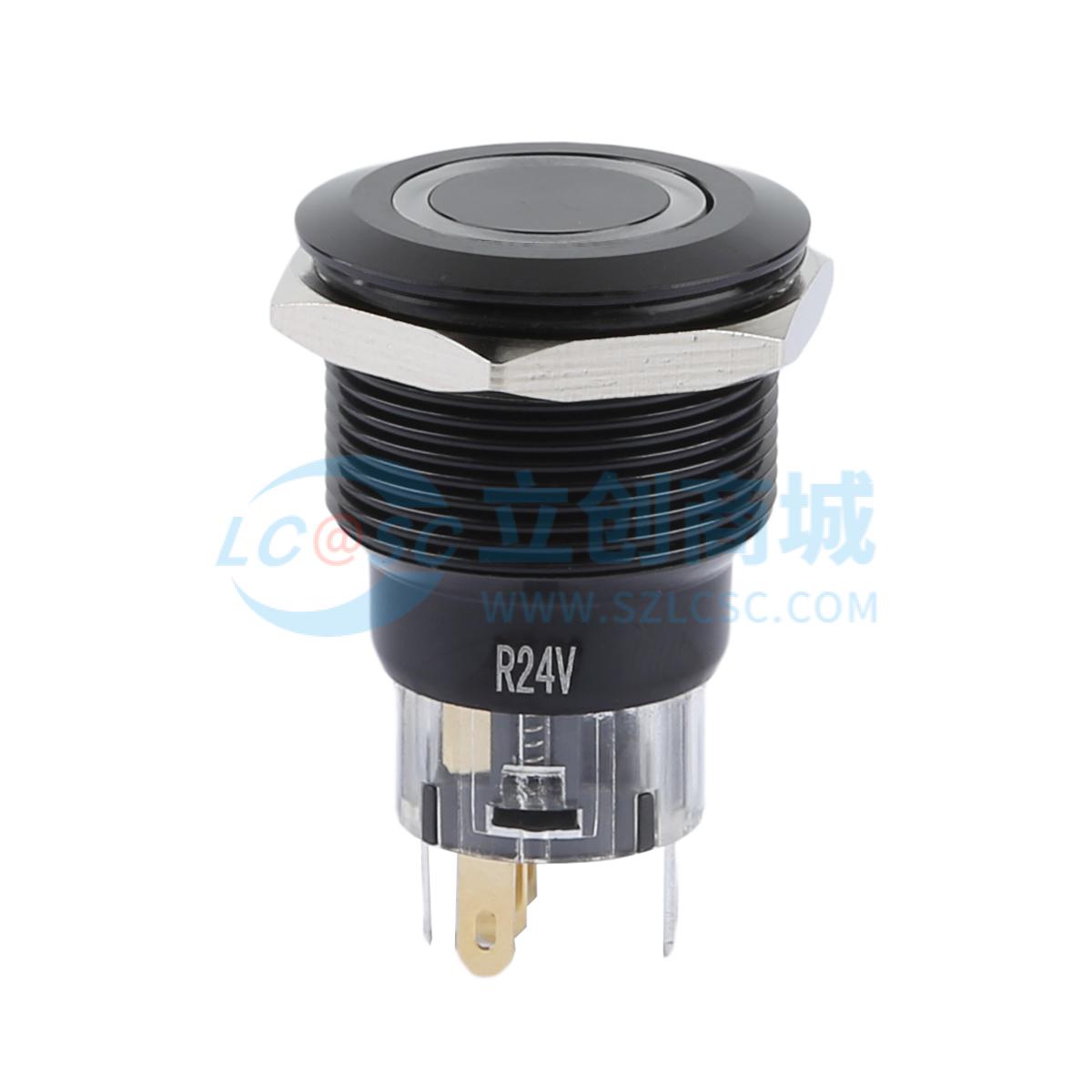

圆形金属按钮开关 开孔尺寸22MM系列 防水防爆 平头自复式 环形符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥32.75价格含税（税率13%）
- 商品型号
- TP92213P224RA
- 商品编号
- C19191415
- 商品毛重
17.35克(g)
广东仓4
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
结构外观：采用圆形金属设计，开孔尺寸为22MM，平头自复式操作方式，带环形符号标识；外壳与按键均为铝合金材质（氧化/黑色处理），整体结构坚固，兼具耐腐蚀与高强度特性。
2
电气性能：发热电流、额定电流均为AC250V下5A，额定电压3A30DC36V；工频耐压达2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气安全与稳定性优异；LED指示灯功率≤20m、电压24V，红色发光，寿命长达40000h，状态指示清晰。
3
机械性能：按钮行程2.50mm±0.10、接触行程1.50mm±0.10，按压力≤6N，操作手感稳定；螺帽装配力矩范围5 - 14N，安装牢固；机械寿命500000cycles、电气寿命100000cycles，使用寿命长，适配高频操作场景。
4
防护性能：防护等级IP67，具备出色的防水防尘能力；防爆等级IK10，抗冲击性能优异；工作与储存温度范围-20℃~+55℃，可适应多类恶劣环境。
5
材质优势：关键部件材质精良，如接触材质为银合金（低接触电阻）、引脚为黄铜镀金/镀银（优良导电性）、O型圈为硅胶（密封防水）、LED基座为PC（耐温耐候），保障产品可靠性。
6
连接适配：支持线焊接（焊接温度320±20℃、时长≤3秒），也可搭配专用接插件使用；开关功能为1NO1NC，接线逻辑清晰（如1NO1NC接线：绿色(NO)、黄色(NC)等），适配多样安装需求。
使用场景 APPLICATIONS
1
工业自动化领域：工厂生产线的设备启动/停止、模式切换等控制，如机床、流水线的操作面板。
2
户外设备场景：户外照明、监控设备、充电桩等需防水防尘的设备控制，利用IP67防护等级应对户外环境。
3
机械设备场景：工程机械、农业机械等的操作按钮，如挖掘机、收割机的功能控制，铝合金材质与IK10防爆等级保障抗冲击性。
4
电力与船舶领域：电力控制柜、船舶舱室设备的开关控制，耐受宽温与高耐压特性适配特殊工况。
5
通讯与安防设备：通讯机柜、安防系统的电源或功能开关，高绝缘与稳定接触性能保障设备可靠运行。
注意事项 PRECAUTIONS
1
安装环节：螺帽装配力矩需控制在5 - 14N范围内，避免过紧损坏部件或过松导致安装不牢。
2
焊接操作：线焊接温度需保持在320±20℃，时长≤3秒，防止过热损坏导线或开关引脚。
3
环境适配：使用环境温度需在-20℃~+55℃范围内，避免超出范围影响性能；虽防护等级IP67，仍需避免长期浸水（IP67为短时浸水防护）。
4
电气使用：LED供电电压需为24V，确保电压匹配；定期检测绝缘电阻、接触电阻，确保电气性能稳定。
5
操作规范：按压力≤6N，避免暴力按压；接线时需严格对应接线逻辑（如1NO1NC/2NO2NC的接线颜色定义），防止功能异常。
