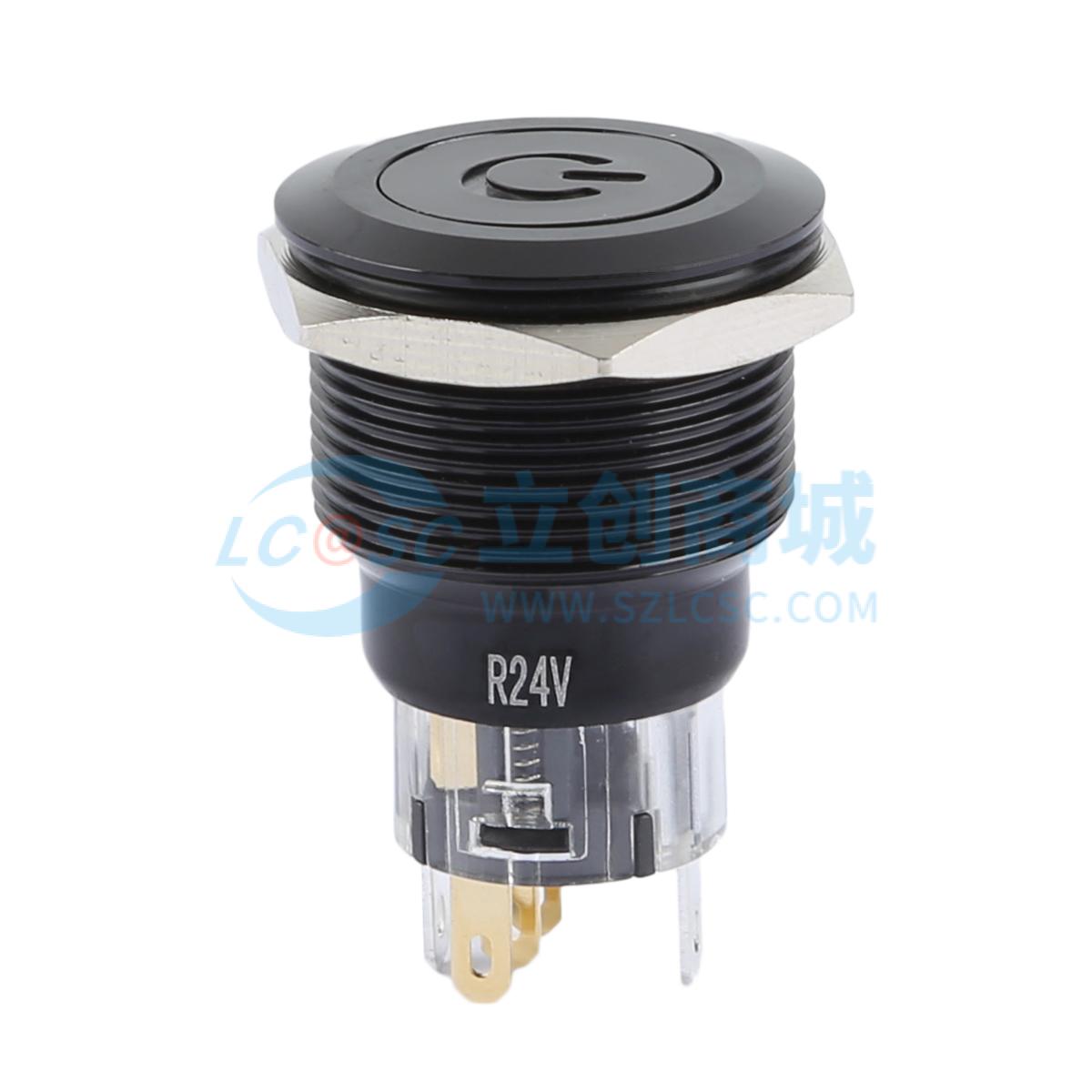

TP92209P224RA实物图

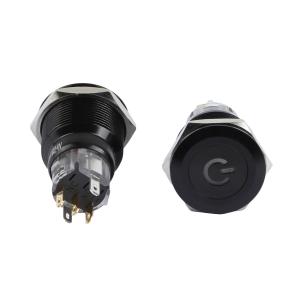

TP92209P224RA商品缩略图

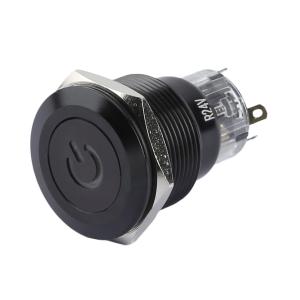

TP92209P224RA商品缩略图

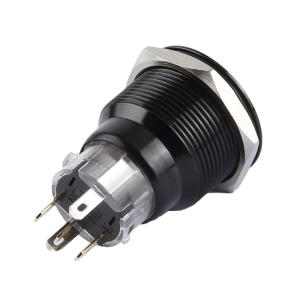

TP92209P224RA商品缩略图

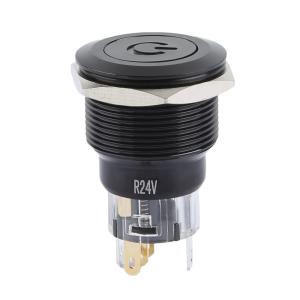

TP92209P224RA商品缩略图

圆形金属按钮开关 开孔尺寸22MM系列 防水防爆 平头自复式 电源符号 1NO1NC 红色灯 铝合金

  • 工业品

价格：￥31.53价格含税（税率13%）

品牌名称
ROCPU Switches(台普)
商品型号
TP92209P224RA
商品编号
C19191413
商品毛重

17.05克(g)

  • 广东仓4

购买数量

(36个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

结构设计：采用圆形金属外观设计，开孔尺寸为22MM（公差±0.25MM），平头自复式操作方式，表面带有电源符号标识；按键与外壳材质为铝合金（经氧化/黑色处理），O型圈采用硅胶材质实现密封，底座为PA46塑胶材质，引脚为黄铜镀金，LED引脚为黄铜镀银，接触材质为银合金，发光区为PC塑胶材质。
性能优势：具备IP67防水等级与IK10防爆等级，可适应恶劣使用环境；操作方式为自复式，按压后可自动复位；触点配置为1NO1NC，额定电流3A/DC28V、AC250V，额定电压AC250V/DC28V；机械寿命达500000次，电气寿命达100000次；配备红色LED灯，功率≤20mW，寿命40000h，工作电压24V；接线方式支持焊接（焊接温度需控制在320±20℃，时长≤3秒）或使用专用连接器；按压阻力≤4N，螺母装配扭矩需控制在5 - 14N之间，NO反向推力≤30N。
环境适应：工作温度范围为-20℃~+65℃，存储温度范围为-20℃~+85℃；绝缘电阻≥1000MΩ，接触电阻≤50mΩ，工频耐压2000V/1min，可应对潮湿、多尘、存在轻微撞击的使用场景。

使用场景 APPLICATIONS

工业设备领域：适用于工厂自动化生产线（如机床、流水线设备）的电源控制、设备启停等操作，凭借防水防爆特性可适应车间油污、潮湿的环境。
户外设施领域：可用于户外配电箱、充电桩、照明控制装置、安防摄像头的电源开关，IP67防水等级可应对雨雪天气，IK10防爆等级可抵御外力撞击。
特殊环境领域：在化工车间、加油站、煤矿（需符合防爆等级要求）等存在易燃易爆气体或粉尘的场所，以及浴室、泳池周边的电器控制场景中，防水防爆特性可保障使用安全。
通讯与电力领域：可作为通讯基站的电源切换开关、电力设备的应急开关，稳定的电气性能（低接触电阻、高绝缘电阻）可保障信号传输与电力控制的安全性。

注意事项 PRECAUTIONS

1 安装要求：开孔尺寸需严格控制在Φ22（±0.25）MM范围内，以确保开关安装牢固；螺母装配扭矩需控制在5 - 14N之间，避免过紧损坏外壳或过松导致防水失效。
2 接线操作：焊接接线时，温度需控制在320±20℃，时长≤3秒，防止线材因过热损坏；使用专用连接器时，需按功能线定义（绿色为公共端、蓝色为NO、黄色为NC）接线，LED线需按红线接正极、黑线接负极的方式接线（LED虽可不分正负极使用，但建议按标识接线以保证亮度稳定）。
3 环境限制：避免在超出工作温度（-20℃~+65℃）和存储温度（-20℃~+85℃）的环境中使用，防止材料老化或性能下降；安装完成后需检查O型圈的密封情况，确保防水性能。
4 操作规范：按压开关时力度需≤4N，避免暴力按压损坏内部结构；需定期检查LED亮度，若出现变暗或不亮的情况，需检查接线是否正常或LED寿命（40000h）是否到期。
5 维护保养：清洁时需使用干燥或微湿的软布，避免使用腐蚀性清洁剂；若长期在粉尘环境中使用，需定期清理外壳表面，防止粉尘堆积影响散热或操作。
