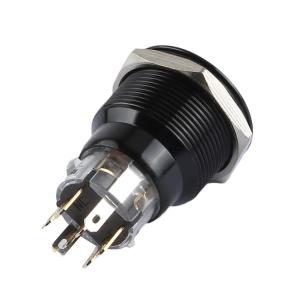

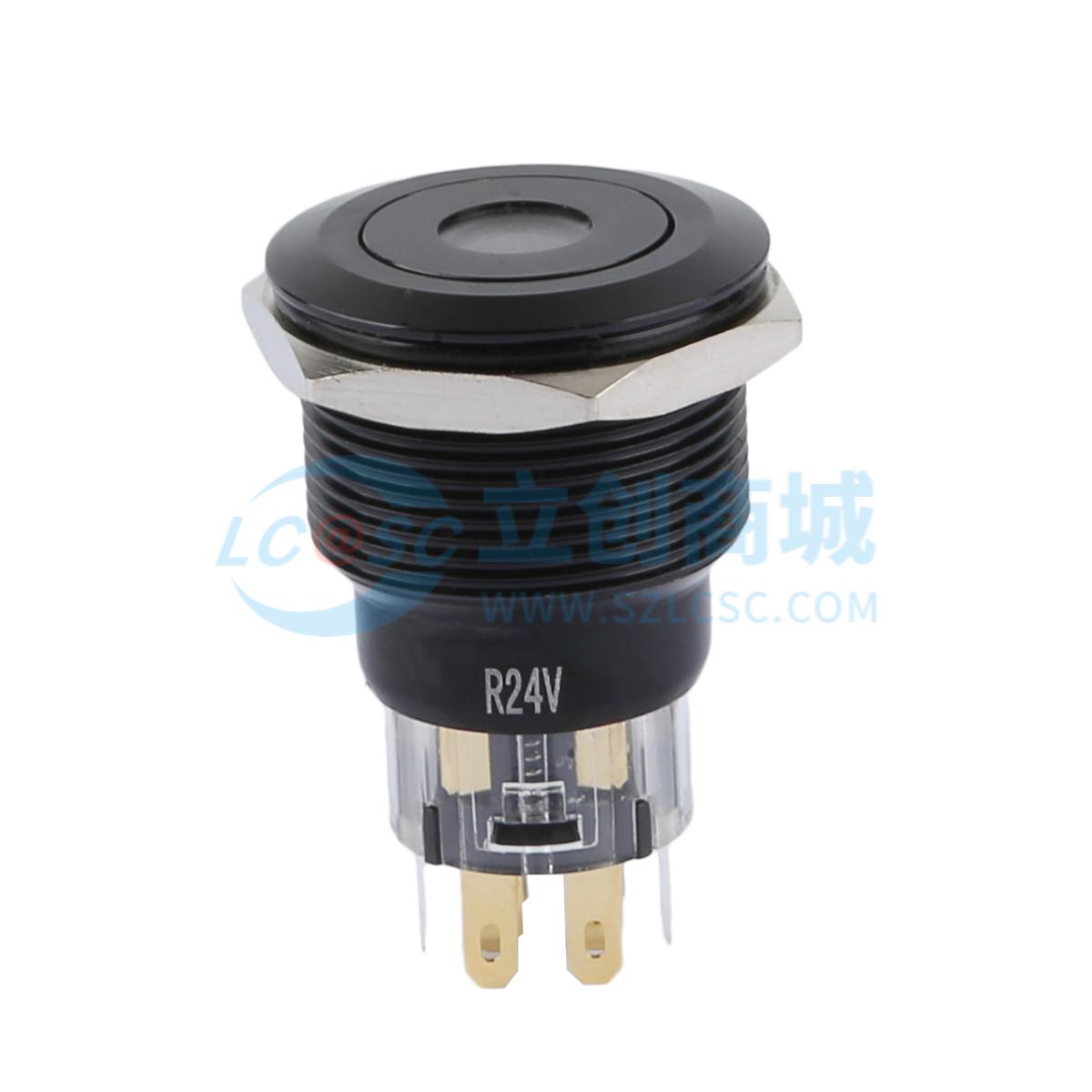

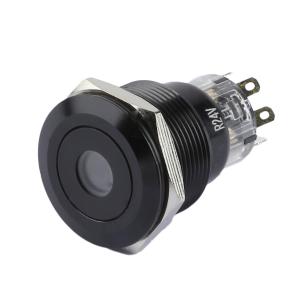

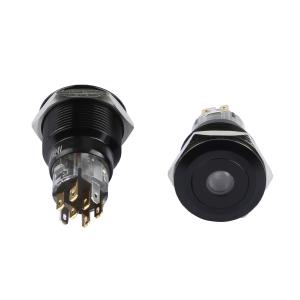

圆形金属按钮开关 开孔尺寸22MM系列 防水防爆 平头自复式 单点符号 2NO2NC 红色灯 铝合金
- 工业品
价格：￥33.96价格含税（税率13%）
- 商品型号
- TP92206P224RA
- 商品编号
- C19191412
- 商品毛重
17.725克(g)
广东仓4
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
结构外观：圆形金属设计，开孔尺寸22MM，铝合金外壳与按键（氧化/黑色处理），平头自复式操作方式，带红色LED指示灯（单点符号标识），适配工业设备面板安装。
2
电气性能：发热电流AC250V下可达5A，额定电流3A DC36V；工频耐压2000V/1min，绝缘电阻≥100MΩ，接触电阻≤50mΩ，电气安全稳定；按压行程1.50mm±0.10mm，操作反馈清晰；2NO2NC触点配置，满足多回路控制需求；LED灯电压24V、功率≤20m，寿命40000h，信号指示可靠；支持焊接（线焊接温度320±20℃、时长<3秒）与专用连接器接线，2NO2NC接线需按功能区分（绿黑/蓝黑为NO、黄白为NC），LED接线可区分正负极（红线+、黑线-，部分型号可不分）。
3
环境防护：防护等级IP67（防尘防水，可短时浸水），防爆等级IK10（抗机械冲击）；工作环境温度-20℃~+55℃，适应严苛工业场景；按压阻力≤6N，NO反推脚力≤30N，操作手感舒适且结构稳固。
4
寿命与材质：电气寿命100000次循环，机械寿命500000次循环，经久耐用；外壳、按键为铝合金（氧化/黑色），O型圈为硅胶（保障防水），固定螺帽（黄铜镀镍）、引脚（黄铜镀金），接触材质银合金，LED基座、发光区为PC塑胶，底座为PA46，结构件材质可靠，提升整体耐用性。
使用场景 APPLICATIONS
1
工业自动化：PLC控制系统、数控机床、自动化生产线的操作面板，作为启动/停止、信号指示按钮，满足高频率操作与2NO2NC多回路可靠控制需求。
2
设备终端：医疗设备（诊断仪器、监护设备）、通讯设备（基站控制器、交换机面板）、电力设备（配电箱、控制柜）的人机交互界面，利用防水防爆、可靠指示的特性，保障设备稳定运行。
3
户外与恶劣环境：户外配电箱、工程机械（挖掘机、起重机）控制台、船舶/车载设备（船舱控制面板、车辆仪表盘），因IP67防水防爆、IK10抗冲击，适应潮湿、多尘、振动、冲击的复杂环境。
4
安防与公共设施：安防控制台（监控设备、门禁系统）、公共设施（充电桩、户外照明控制），提供稳定操作和环境防护，满足长期使用需求。
注意事项 PRECAUTIONS
1
安装要求：开孔尺寸需严格控制在22MM（参考图纸公差），安装时确保硅胶O型圈安装到位，避免缝隙影响防水性能；固定螺帽扭矩需控制在5 - 14N，防止过紧损坏外壳或过松导致松动。
2
焊接操作：线焊接时温度需控制在320±20℃，焊接时长<3秒，避免过热导致元件或接线损坏；焊接后需检查焊点质量，确保导通性与绝缘性良好。
3
接线规范：使用专用连接器时，需按功能接线（如2NO2NC功能：绿黑(NO)、蓝黑(NO)、黄白(NC)；1NO1NC功能：绿(NO)、黄(NC)），避免接反影响功能；LED接线优先区分正负极（红线为正极、黑线为负极），部分LED可不分正负极，接线后需测试功能是否正常。
4
环境限制：工作温度需控制在-20℃~+55℃，避免超出范围使用导致元件老化或性能下降；防护等级IP67为短时浸水（非长期浸泡），使用时避免直接高压水喷射，防止防水结构失效。
5
维护保养：定期使用兆欧表等工具检查接触电阻（≤50mΩ）、绝缘电阻（≥100MΩ），确保电气性能稳定；清洁时用干燥软布擦拭外壳与按键，避免使用腐蚀性清洁剂，防止材质腐蚀影响外观与性能。
