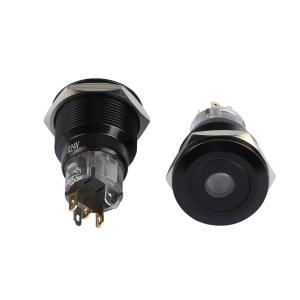

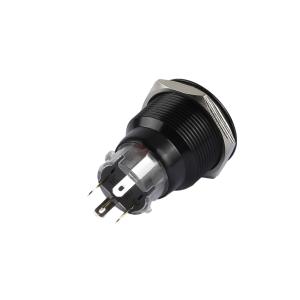

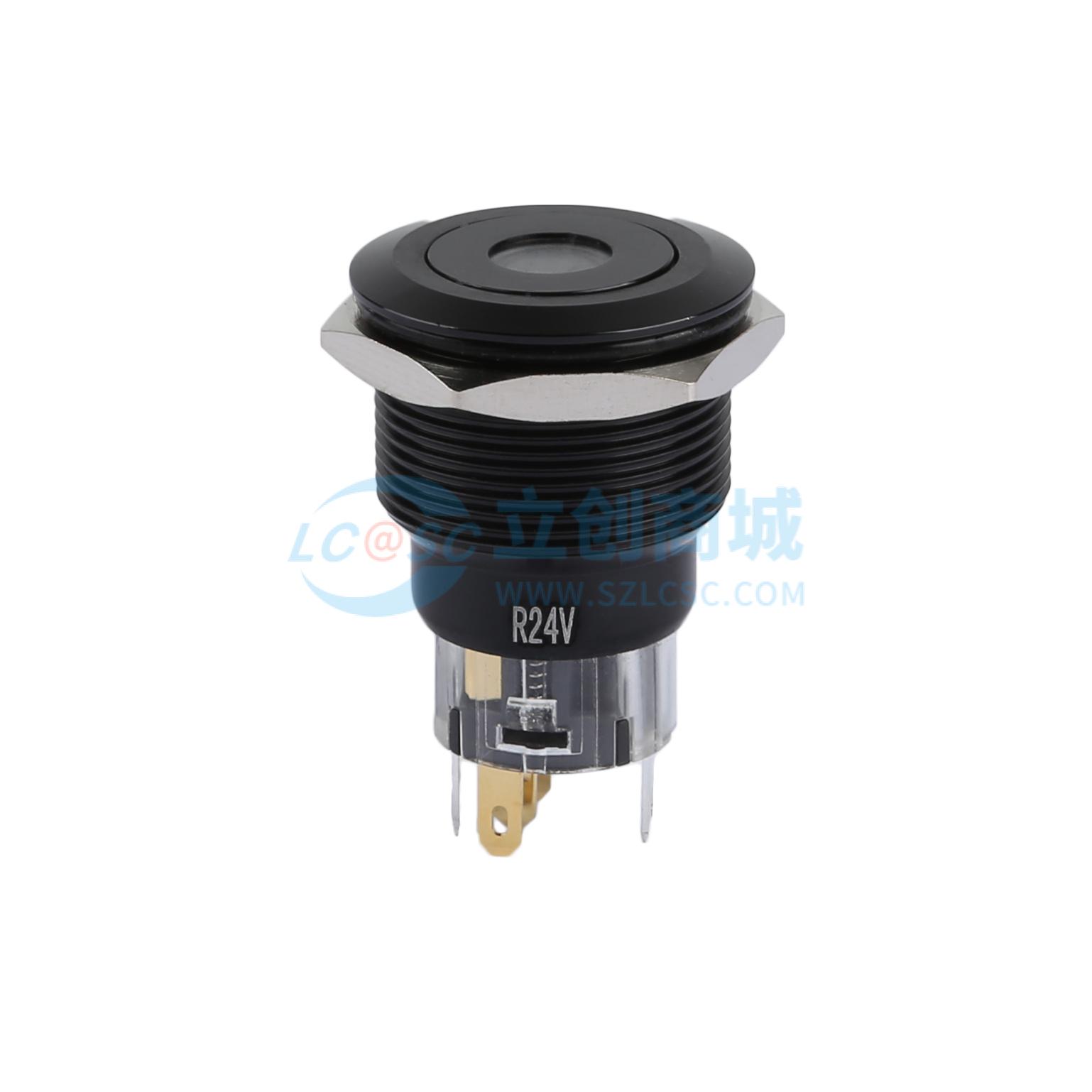

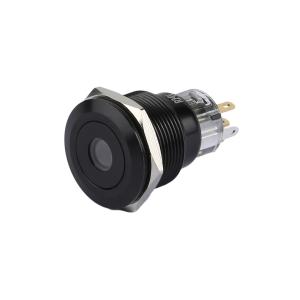

圆形金属按钮开关 开孔尺寸22MM系列 防水防爆 平头自复式 单点符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥31.53价格含税（税率13%）
- 商品型号
- TP92205P224RA
- 商品编号
- C19191411
- 商品毛重
19.275克(g)
广东仓4
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
外观结构：圆形金属按钮开关，开孔尺寸22MM，采用铝合金材质的外壳与按键，氧化/黑色处理，搭配O型硅胶圈（材质硅胶）、黄铜固定螺帽（镀镍）等部件，结构坚固
2
防护性能：防护等级IP67，可应对潮湿、粉尘环境；防爆等级IK10，抗冲击能力强，适合复杂工业场景
3
操作与触点：自复式操作方式，触点配置为1NO（常开）1NC（常闭），带红色LED指示灯（工作电压24V，功率≤20mW，寿命40000h），便于状态识别
4
电气性能：电气寿命100000次，机械寿命500000次；额定电流AC250V/5A、DC36V/5A；接触电阻≤50mΩ，绝缘电阻≥1000MΩ，工频耐压2000V/1min，电气性能稳定可靠
5
环境适应性：工作环境温度-20℃~+55℃，抗振能力≥7N，按压力≤4N，适应工业复杂温度与力学环境
6
材质细节：各部件材质精良，发光区为PC塑胶，LED引脚为黄铜镀银，底座为PA46，引脚为黄铜镀金，接触材质为银合金镀银，保障导电与耐磨性能
7
焊接与接线：线焊接温度需控制在320±20℃，时长≤3秒；可配专用插件使用，开关功能线通过颜色区分（绿色为公共端C、蓝色为常开端NO、黄色为常闭端NC），LED线红线为正极、黑线为负极（或支持不分正负极连接）
使用场景 APPLICATIONS
1
工业设备控制：机床、工业控制柜、自动化生产线等设备的启停、模式切换控制，需防水防爆、可靠开关的场景
2
户外恶劣环境：户外电力设备、通讯基站、船舶设备（潮湿/盐雾环境）、矿山机械等，利用IP67防水、IK10防爆性能保障稳定运行
3
特种装备领域：汽车制造/维修设备、电梯控制系统、医疗消毒设备等潮湿/高防护要求场景，需可靠开关控制的场合
注意事项 PRECAUTIONS
1
安装要求：开孔尺寸需严格控制为22MM，确保安装适配；螺母装配扭矩需在5 - 14N范围内，NO反推脚扭矩≤30N，避免过紧/过松影响性能
2
焊接操作：线焊接时温度需稳定在320±20℃，时长≤3秒，避免高温或超时损坏部件；焊接后需检查接线牢固性
3
接线规范：按功能线颜色区分接线（绿C、蓝NO、黄NC），LED线优先按红线正、黑线负连接，若需不分正负极需确认产品兼容性
4
环境限制：使用环境温度需在-20℃~+55℃范围内，避免超出导致性能异常；防护等级IP67，避免暴力拆卸、浸水后未干燥就通电等操作
5
维护检查：定期检测接触电阻（≤50mΩ）、绝缘电阻（≥1000MΩ）等参数，确保电气性能；若用于高振动环境，需额外加固安装，防止松动
