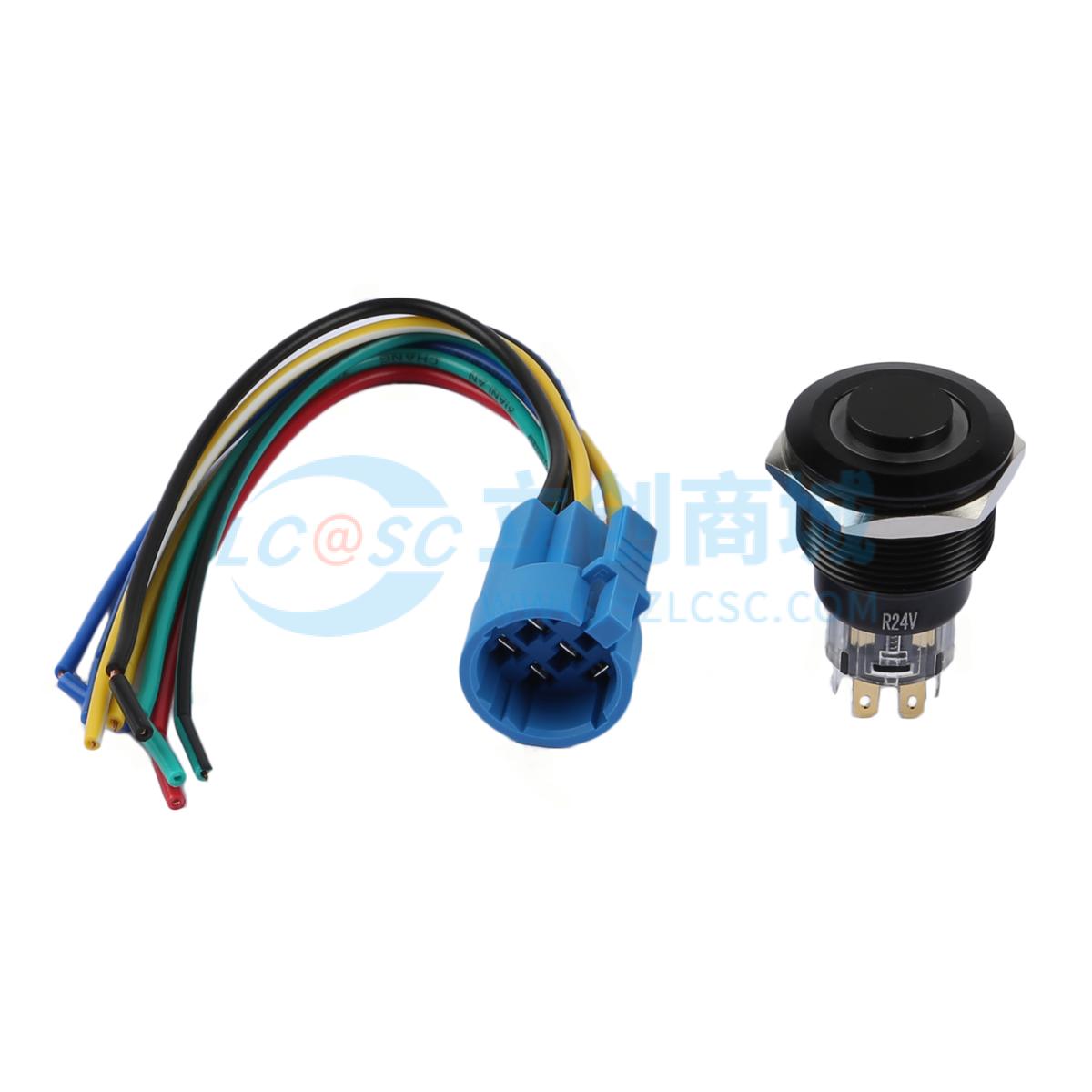

TP92216G124RA5150实物图

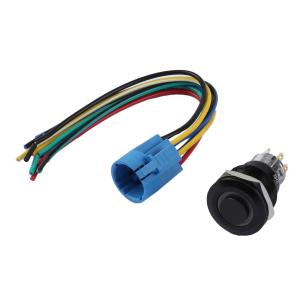

TP92216G124RA5150商品缩略图
TP92216G124RA5150商品缩略图
TP92216G124RA5150商品缩略图
TP92216G124RA5150商品缩略图

ROCPU Switches(台普)圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 高头自锁式 环形符号 2NO2NC 红色灯 铝合金

  • 工业品

价格：￥45.17价格含税（税率13%）

品牌名称
ROCPU Switches(台普)
商品型号
TP92216G124RA5150
商品编号
C19191408
商品毛重

36.2克(g)

  • 广东仓1

购买数量

(36个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

1 品牌型号：台普（ROCPU Switches）品牌，型号TP92216G124RA5150，为圆形金属按钮开关两件套，含专用接插件，适配Ø22.20MM（±公差）开孔尺寸，采用高头自锁式操作结构，环形符号标识，2NO2NC触点配置，红色LED灯，铝合金主体材质。
2 防护性能：防护等级IP67，具备防水防尘能力；防爆等级IK10，抗冲击性能优异，可适应恶劣工业环境；工作环境温度范围-20℃~+55℃，宽温场景下稳定运行。
3 电气性能：发热电流AC250V/5A，额定电流DC36V/3A；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气安全性与稳定性高；按压行程3.00mm±0.10，接触行程1.50mm±0.10，操作反馈清晰；LED灯电压24V、功耗≤20m、寿命40000h，红色灯光指示明确；电气寿命100000次循环，机械寿命500000次循环，满足高频次工业使用需求。
4 材质工艺：外壳、按键采用氧化/黑色铝合金材质，坚固耐用；发光区、LED基座为PC塑胶，绝缘性能佳；引脚、螺帽等部件为黄铜（部分镀银/镀金），接触材质为银合金，导电性能与耐腐蚀性优异；内置硅胶O型圈，提升防水密封效果。
5 连接适配：支持专用接插件使用，2NO2NC开关功能线适配绿黑线（公共脚）、蓝黑线（常开脚）、黄白线（常闭脚），LED功能线适配红线（正极）、黑线（负极）；线材焊接温度需控制在320±20℃且时长≤3秒，接线逻辑清晰（如双排单色按钮开关可实现按压自锁、LED同步亮灭的控制功能）。
6 操作寿命：操作方式为自锁式，按压扭力≤6N，螺帽装配力矩5 - 14N，安装与操作便捷；电气寿命100000次、机械寿命500000次，长期使用可靠性强。

使用场景 APPLICATIONS

1 工业自动化：工厂生产线、自动化设备的启停控制、状态切换，自锁功能防止误触，2NO2NC触点适配多路控制需求。
2 机械设备：工程机械、机床、船舶设备等的操作面板，IP67防水、IK10防爆特性适应设备复杂工况（如户外、潮湿、粉尘环境）。
3 电气控制：配电箱、控制柜、电源柜等电气装置的开关控制，红色LED灯清晰指示开关状态，提升运维效率。
4 防爆/户外环境：石油化工、煤矿等防爆区域（IK10防爆等级），或户外露天设备（IP67防水），如户外配电箱、船舶舱室设备的控制开关。
5 特种设备：医疗设备（合规前提下）、通讯基站设备的电源/状态控制，高可靠性与长寿命满足精密设备需求。

注意事项 PRECAUTIONS

1 安装要求：开孔尺寸需严格加工为Ø22.20MM（±公差），面板最大厚度不超过9.30MM，螺帽装配力矩控制在5 - 14N，确保安装稳固与密封性能。
2 接线焊接：线材焊接温度需控制在320±20℃，焊接时长≤3秒，避免高温或长时间焊接损坏线材/触点；使用接插件时需匹配专用型号，确保电气连接可靠性。
3 操作规范：按压扭力≤6N，NO反推脚扭力≤30N，避免暴力操作损坏内部结构；工作环境温度需维持在-20℃~+55℃范围内，超出范围可能影响性能或寿命。
4 寿命与维护：电气寿命100000次、机械寿命500000次，达到寿命后建议更换；定期检查硅胶O型圈等密封部件，防止防水性能下降；LED灯电压需匹配24V，避免电压不匹配损坏灯具。
5 负载适配：开关额定电流DC36V/3A、发热电流AC250V/5A，使用时负载电流/电压不得超过额定值，防止过载损坏。

规格书
