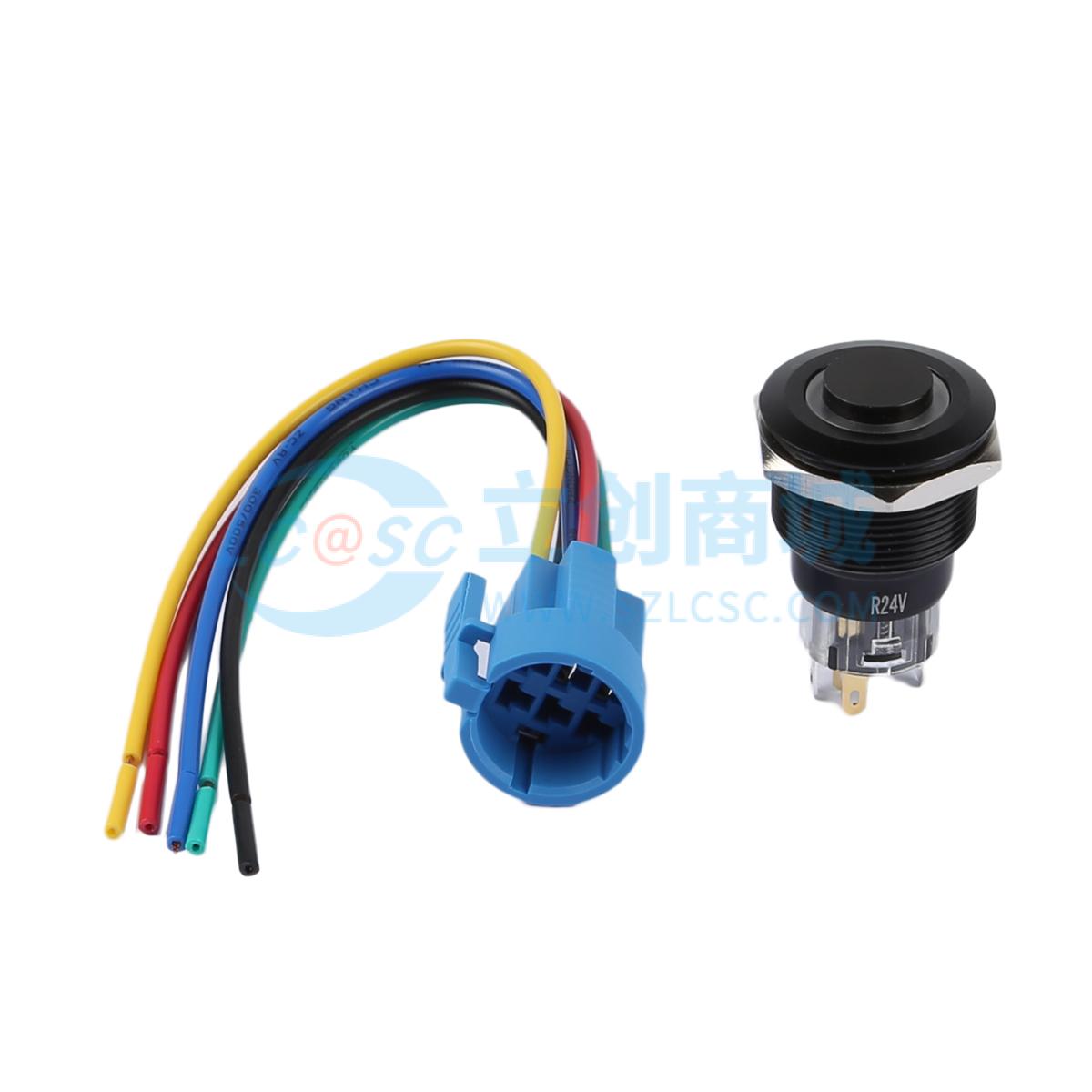

TP92215G124RA5150实物图

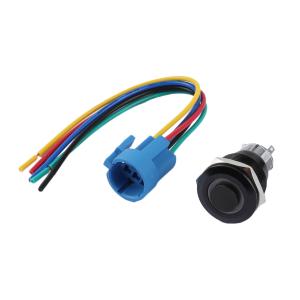

TP92215G124RA5150商品缩略图

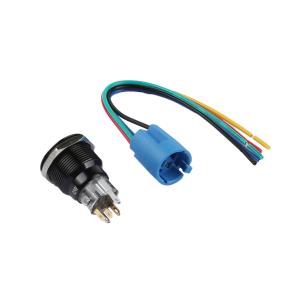

TP92215G124RA5150商品缩略图

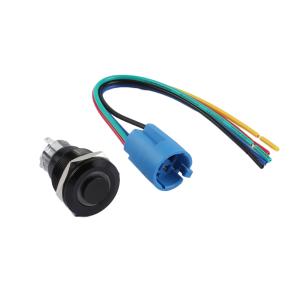

TP92215G124RA5150商品缩略图
TP92215G124RA5150商品缩略图

ROCPU Switches(台普)圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 高头自锁式 环形符号 1NO1NC 红色灯 铝合金

  • 工业品

价格：￥42.63价格含税（税率13%）

10+￥41.62
36+￥40.95
品牌名称
ROCPU Switches(台普)
商品型号
TP92215G124RA5150
商品编号
C19191407
商品毛重

31.6克(g)

  • 广东仓1

购买数量

(36个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

品牌为ROCPU Switches(台普)，型号TP92215G124RA5150，属于22MM系列圆形金属按钮开关两件套，配套专用接插件，安装开孔尺寸为Ø22.20mm（公差±0.15mm）。
1 结构与材质：按键、外壳采用铝合金材质（表面氧化/黑色处理），机械强度与抗腐蚀性优异；固定螺帽为黄铜材质并镀镍，O型圈为硅胶材质，保障安装密封性；接触组件采用银合金（镀银）接触材质、黄铜（镀金）引脚，导电性与抗氧化性佳；LED基座与发光区为PC塑胶材质，底座为PA46材质，兼顾透光性与结构稳定性。
2 防护与防爆性能：防护等级达IP67，可完全防尘且在1米深水下浸泡30分钟不进水；防爆等级为IK10，能承受50J能量的机械冲击，适用于多粉尘、潮湿、有冲击风险的环境；工作环境温度范围为-20℃~+55℃，适应不同气候与工况。
3 电气性能参数：发热电流Ui:AC250V、Ith:5A，额定电流3A/DC36V；工频耐压2000V并持续1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气可靠性高；按压行程3.00mm±0.10mm，接触行程1.50mm±0.10mm，操作手感稳定；操作方式为自锁式，按压扭力≤4N，NO反推脚扭力≤30N；LED灯颜色为红色，工作电压24V，功耗≤20m，寿命达40000h；电气寿命100000次循环，机械寿命500000次循环，使用寿命长。
4 连接与装配特性：可配套专用接插件使用，开关功能线材定义为绿色线（公共脚C）、蓝色线（常开脚NO）、黄色线（常闭脚NC），LED功能线材定义为红线（正极）、黑线（负极，LED不分正负极）；线材焊接温度需控制在320℃±20℃，焊接时长≤3秒；螺帽装配力矩范围为5N - 14N，安装牢固且便于维护。

使用场景 APPLICATIONS

适用于多领域：
1 工业自动化：机床、自动化生产线、工业控制柜等设备，作为启停、模式切换等控制开关，自锁式操作、高防护可应对车间多尘、振动环境。
2 户外设备：户外配电箱、安防监控箱、交通信号灯控制箱等，IP67防水防尘、IK10抗冲击，-20℃~+55℃的工作温度适应不同气候。
3 恶劣环境：化工车间、矿山作业设备、地下隧道工程等，防水防爆、坚固材质可满足特殊环境下的使用需求。
4 交通运输：工程机械（叉车、挖掘机）、特种车辆、房车的控制面板，铝合金外壳与高防护等级可应对车载震动、油污与水溅。
5 医疗食品：消毒设备、食品加工机械（烘焙设备、包装机）等，卫生级材质、防水设计符合清洁安全要求。

注意事项 PRECAUTIONS

安装：
1 开孔尺寸需为Ø22.20mm±0.15mm，面板最大厚度≤9.30mm，螺帽装配力矩控制在5 - 14N，避免过紧/过松。
操作：
1 按压扭力≤4N，禁止用工具按压；自锁式开关按下后需再次按压解锁，确认设备状态。
焊接接线：
1 线材焊接温度320℃±20℃、时长≤3秒；区分开关功能线（绿C、蓝NO、黄NC）与LED功能线（红正、黑负），避免接反。
环境维护：
1 工作温度-20℃~+55℃，高湿度环境定期检查硅胶O型圈、外壳密封；LED损坏需更换同规格（红色、24V、功耗≤20m）。
安全：
1 带电时禁止拆卸开关，安装维护前需断电；防爆环境需匹配防爆等级。
