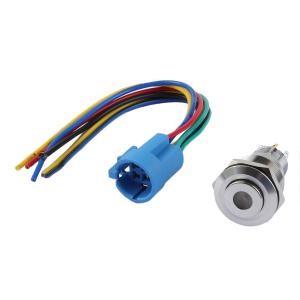

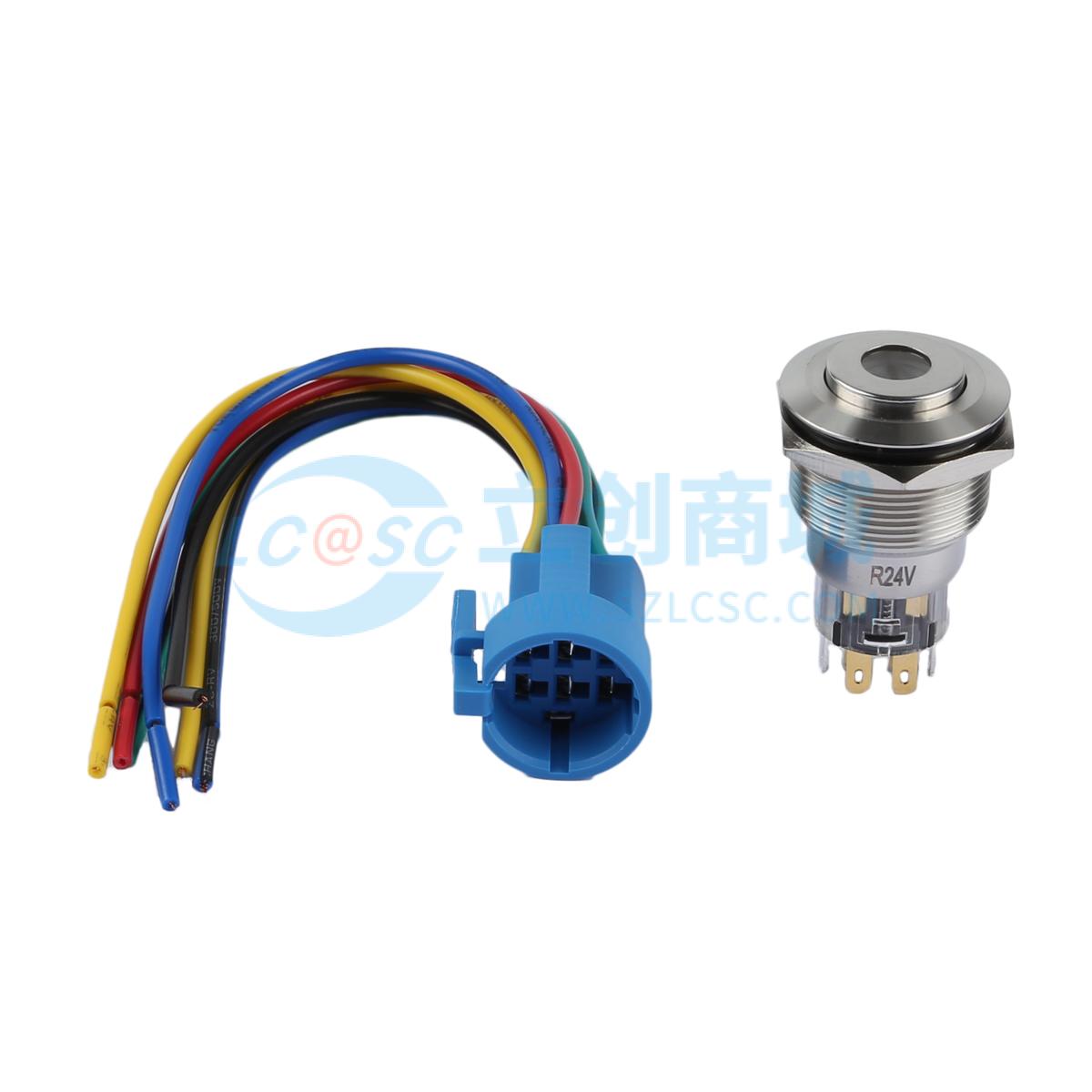

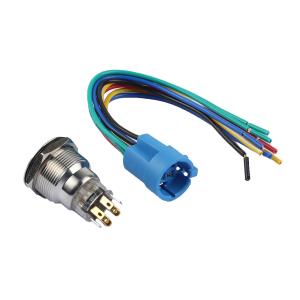

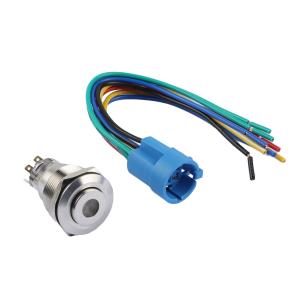

ROCPU Switches(台普)圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 高头自锁式 单点符号 2NO2NC 红色灯 不锈钢

  • 工业品

价格：￥46.08价格含税（税率13%）

10+￥44.99
36+￥44.26
品牌名称
ROCPU Switches(台普)
商品型号
TP92208G124RS5150
商品编号
C19191404
商品毛重

50.4克(g)

  • 广东仓1

购买数量

(36个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

品牌型号：品牌为ROCPU Switches(台普)，型号TP92208G124RS5150，属于圆形金属按钮开关两件套，配套专用接插件，开孔尺寸为Ø22.20mm（兼容22MM系列安装）
1 结构功能：采用高头自锁式操作方式，单点符号设计，触点配置为2NO2NC（常开/常闭触点各2组）；内置红色LED指示灯（工作电压24V，功耗≤20m，寿命40000h），集成开关控制与状态指示功能，支持自锁式通断（按下保持导通，再次按下复位断开）
2 防护性能：防护等级IP67（防水防尘，可在水下1米深度短时浸泡或粉尘环境长期工作），防爆等级IK10（抗10J机械冲击，适配防爆、高机械强度的工业场景）；工作环境温度范围-20℃~+55℃，可适应严寒、高温的工业环境
3 性能参数：发热电流AC250V/5A，额定电流DC36V/3A；工频耐压2000V/1min（可承受高压环境），绝缘电阻≥1000MΩ（保障电气安全），接触电阻≤50mΩ（降低触点损耗）；按压行程3.00mm±0.10，接触行程1.50mm±0.10，操作手感稳定；螺帽装配力矩5 - 14N，按压扭力≤6N，NO反推脚扭力≤30N，机械结构可靠性高
4 寿命与材质：电气寿命100000次循环，机械寿命500000次循环，长期使用稳定性强；按键、外壳采用不锈钢材质，O型圈为硅胶（密封防水），固定螺帽为黄铜镀镍，引脚为黄铜镀金，接触材质为银合金镀银，LED基座、发光区为PC塑胶，耐腐蚀性与机械强度优异
5 连接形式：支持两种连接方式——①焊接：线材焊接温度320±20℃，时长≤3秒，避免高温损坏；②接插件：可适配专用接插件，线色标识清晰（如2NO2NC开关功能线：绿黑线(C)、蓝黑线(NO)、黄白线(NC)；LED功能线：红线(正)、黑线(负)），接线效率高

使用场景 APPLICATIONS

工业自动化领域：适配机床、自动化生产线的控制面板，自锁式开关可稳定控制设备启停，LED指示灯直观反馈设备工作状态，IP67防护可应对车间粉尘、油污或水溅环境
1 户外与恶劣环境设备：如户外充电桩、船舶电气系统、轨道交通信号装置，IP67防水防尘+IK10防爆等级可抵御雨水、盐雾、机械冲击，保障长期稳定运行
2 防爆/高防护需求场景：化工、矿山、油气等存在易燃易爆或高粉尘的危险环境，IK10防爆+IP67防水可满足安全规范，2NO2NC触点配置支持复杂电路控制
3 电力与电气控制：电力控制柜、配电箱的操作开关，工频耐压2000V、绝缘电阻≥1000MΩ可保障用电安全，自锁式设计防止误触断电，红色LED灯便于夜间或昏暗环境识别状态
4 特种设备配套：医疗设备（如消毒设备、检测仪器）、电梯控制系统、工程机械操作面板等，对开关寿命（电气10万次、机械50万次）与可靠性要求高的场景，其稳定的机械/电气性能可降低维护成本

注意事项 PRECAUTIONS

安装规范：安装时需确保硅胶O型圈无破损、安装到位，螺帽装配力矩控制在5 - 14N（过紧易损坏螺纹，过松影响防水密封）；面板厚度不超过9.30mm（最大适配厚度），避免安装干涉
1 操作力矩：按压扭力≤6N，NO反推脚扭力≤30N，避免暴力操作导致机械结构变形或触点损坏
2 焊接要求：线材焊接温度需严格控制在320±20℃，焊接时长≤3秒，高温或长时间焊接会损坏线材绝缘层或触点镀层，影响电气性能
3 接线规范：使用专用接插件时，需按线色标识区分功能线（如2NO2NC开关功能线：绿黑线(C)、蓝黑线(NO)、黄白线(NC)；LED功能线：红线(正)、黑线(负)），避免接反导致短路或指示灯不亮；焊接连接时，需做好绝缘处理，防止短路
4 环境限制：工作环境温度需控制在-20℃~+55℃范围内，避免在超出温度范围的环境中使用（如严寒地区户外无保温措施、高温烘箱附近），否则会降低LED寿命或影响机械性能
5 规格书保密：规格书为ROCPU TECHNOLONGY CO.,LTD的保密文件，未经许可不得复制、抄袭，或作为制造、销售同类设备的技术依据
