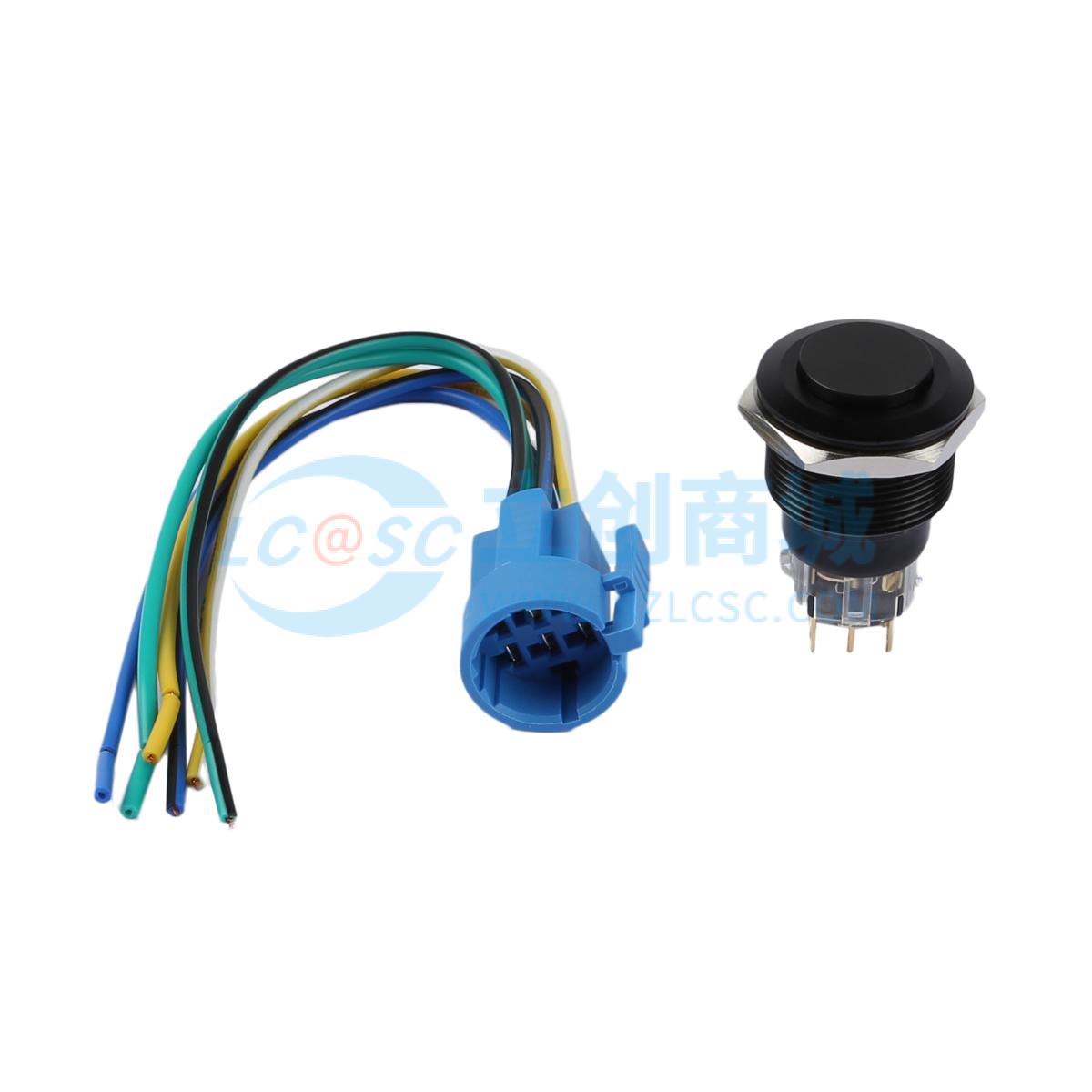

TP92204G1A5150实物图

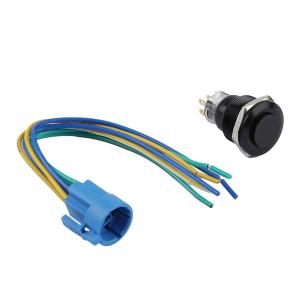

TP92204G1A5150商品缩略图

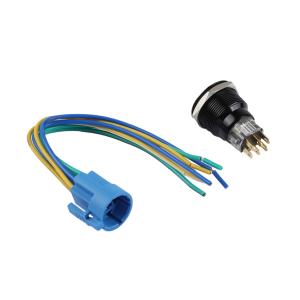

TP92204G1A5150商品缩略图

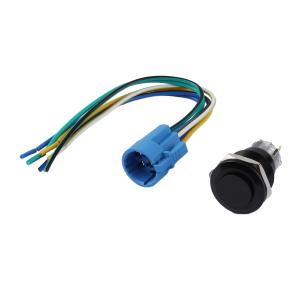

TP92204G1A5150商品缩略图
TP92204G1A5150商品缩略图

ROCPU Switches(台普)圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 高头自锁式无灯 2NO2NC 铝合金

  • 工业品

价格：￥42.16价格含税（税率13%）

10+￥41.16
36+￥40.5
品牌名称
ROCPU Switches(台普)
商品型号
TP92204G1A5150
商品编号
C19191402
商品毛重

32.5克(g)

  • 广东仓1

购买数量

(36个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

品牌为ROCPU Switches(台普)，型号TP92204G1A5150，属于圆形金属按钮开关两件套（含开关本体与接插件），适配22MM开孔尺寸（Ø22.20mm），采用高头自锁式无灯设计，触点配置为2NO2NC，外壳及按键选用铝合金（氧化/黑色）材质，具备防水防爆性能（防护等级IP67、防暴等级IK10）。
1 性能参数：发热电流Ui: AC250V、Ith: 5A；额定电流3A/DC36V；工频耐压2000V持续1分钟，绝缘电阻≥1000MΩ，接触电阻≤50mΩ；按压行程3.00mm±0.10，接触行程1.50mm±0.10；螺帽装配力矩5 - 14N，按压扭力≤4N，NO反推脚扭力≤30N；工作环境温度-20℃~+55℃；电气寿命100000次循环，机械寿命500000次循环。
2 结构材质：面板最大厚度9.30mm，适配多种安装场景；O型圈采用硅胶材质，保障防水密封；固定螺帽为黄铜镀镍，底座为PA46材质，引脚为黄铜镀金，接触材质为银合金镀银，降低接触电阻，提升导电性能。
3 连接形式：可搭配专用接插件使用，2NO2NC开关功能线材为绿黑线（C）、蓝黑线（NO）、黄白线（NC）；线材焊接温度需控制在320℃±20℃，焊接时长小于3秒，接线规范明确。

使用场景 APPLICATIONS

适用于工业自动化领域（如机床、自动化生产线），利用自锁功能保持设备运行状态，2NO2NC触点满足复杂电路逻辑需求，IP67防护可应对车间潮湿、油污环境；
1 户外设备（如户外配电箱、充电桩）：IP67防水防尘特性可抵御雨水、灰尘侵袭，IK10防暴等级可应对户外碰撞、冲击；
2 防爆场所（如矿山、化工场景）：IK10防暴等级保障开关受外力冲击时仍能正常工作，2NO2NC触点适配防爆电路控制；
3 电气控制柜：可作为设备启动、停止的自锁按钮，22MM开孔尺寸适配标准柜体设计，铝合金材质提升散热与耐用性；
4 工程机械（如叉车、起重机）：自锁功能确保操作后设备持续运行，防水防爆性能可应对户外复杂工况，高机械寿命适应频繁操作。

注意事项 PRECAUTIONS

安装时，开孔尺寸需严格控制在Ø22.20mm±公差范围内，螺帽装配力矩需控制在5 - 14N，过大力矩可能损坏螺纹或面板，力矩不足则影响密封防水效果；
1 焊接操作：线材焊接温度需控制在320℃±20℃，焊接时长需小于3秒，超温或超时会损坏线材、触点或接插件，建议使用专用焊接工具；
2 环境与防护：工作环境温度需保持在-20℃~+55℃之间，避免超出范围导致性能下降；IP67防护需确保O型圈安装正确、无破损，否则会影响防水效果；防暴等级IK10为抗冲击等级，使用时避免刻意撞击开关，防止超出设计承受范围；
3 电气参数：使用时需匹配额定电流、电压参数（如DC36V/3A、AC250V/5A），工频耐压测试仅在专业检测时进行；接线前需确认线材颜色与功能对应（2NO2NC为绿黑线C、蓝黑线NO、黄白线NC），避免接反导致电路故障；
4 操作方式：自锁式操作需按动一次保持接通，再次按动解锁断开，使用前需熟悉操作逻辑，避免误操作；NO反推脚扭力≤30N，安装或维护时避免对NO脚施加过大反向力，防止损坏内部结构；
5 规格书使用：规格书为保密文件，未经ROCPU TECHNOLONGY CO.,LTD许可，不得复制、复印，或作为制造、销售同类设备的依据。
