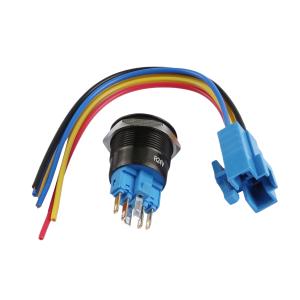

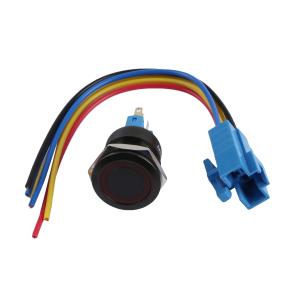

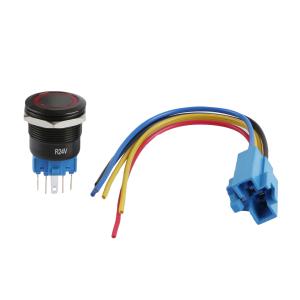

圆形金属按钮开关两件套 带接插件 开孔尺寸22MM系列 防水防爆 平头自复式 环形符号 红色灯 铝合金
- 工业品
价格：￥48.77价格含税（税率13%）
- 商品型号
- TP92225P224RA5150
- 商品编号
- C19191389
- 商品毛重
31.9克(g)
广东仓1
购买数量
个
(36个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
材质精良：按键与外壳采用铝合金氧化/黑色处理，坚固抗磨损；硅胶O型圈保障防水密封；固定螺帽为黄铜镀镍，引脚为黄铜镀金，接触材质为银合金，提升导电与抗腐蚀能力；LED基座、底座为PA66，发光区为PC塑胶，兼顾绝缘与透光性。
2
防护卓越：防护等级IP67，可深度防水防尘（水下1米短时浸泡）；防暴等级IK10，能抵御10J能量的冲击（如1kg物体从20cm高处坠落的冲击）；工作环境温度范围-20℃~+55℃，适应高低温工况。
3
电气稳定：额定电流3A/DC36V，发热电流5A/AC250V；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ；电气寿命100000次循环，机械寿命500000次循环，操作方式为自复式，按压后自动复位。
4
视觉与操作设计：配备红色LED指示灯（电压24V，功耗≤20m，寿命40000h），环形发光环设计，辨识度高；平头设计，按压行程2.80mm±0.10，接触行程1.50mm±0.10，操作反馈清晰。
5
安装与接线便捷：开孔尺寸Ø22.20mm，适配22mm安装孔；带专用接插件，开关功能线（蓝色NO、黄色NC）与LED功能线（红色正极、黑色负极，LED不分正负极）颜色区分明确，支持定制线长、线型，满足多样需求。
使用场景 APPLICATIONS
1
工业生产领域：工厂生产线、机械设备控制台，作为设备启停、模式切换的控制开关，应对车间内的粉尘、油污及偶尔的液体泼溅环境。
2
户外设备与船舶：户外配电箱、船舶控制台等，IP67的防水防尘与IK10的防暴性能，可抵御雨水、海浪飞溅及外力冲击。
3
化工与防爆场所：化工车间、加油站等存在易燃易爆气体的环境，IK10的防暴等级与稳定的电气性能，保障操作安全。
4
交通运输设备：工程机械、矿山设备的操作面板，宽温工作范围（-20℃~+55℃）适应高低温工况，铝合金材质抗振动、耐磨损。
注意事项 PRECAUTIONS
1
装配要求：螺帽装配力矩需控制在5 - 14N，避免过紧损坏部件或过松导致密封失效；安装时确保硅胶O型圈无破损、安装到位，以维持IP67的防水性能。
2
接线与焊接：焊接线材时，温度需控制在320±20℃，焊接时长不超过3秒，避免高温损坏导线或元件；接线时区分开关功能线（蓝色NO、黄色NC）与LED功能线（红色正极、黑色负极，LED不分正负极），参考接线说明连接，避免功能异常。
3
操作与维护：按压开关时，扭力≤3.5N，避免暴力按压损坏内部结构；工作环境温度需保持在-20℃~+55℃范围内，避免超出导致性能下降；定期检查开关外观，若铝合金外壳氧化层磨损、O型圈老化，及时更换相关部件。
4
规格书保密：规格书为保密文件，未经许可不得复制、抄袭，或作为生产、销售同类设备的依据。
