圆形金属按钮开关两件套带接插件开孔尺寸25MM系列防水防爆高头自复式环形符号 1NO1NC 红色灯铝合金

工业品

价格：￥59.41价格含税（税率13%）

品牌名称: ROCPU Switches(台普)
商品型号: TP92511G124RA5150
商品编号: C19191379
商品毛重: 34.1克(g)

广东仓1

购买数量

个

(32个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

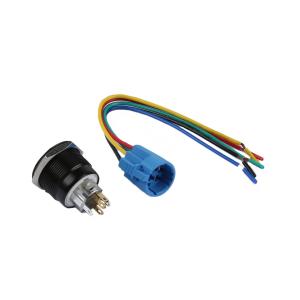

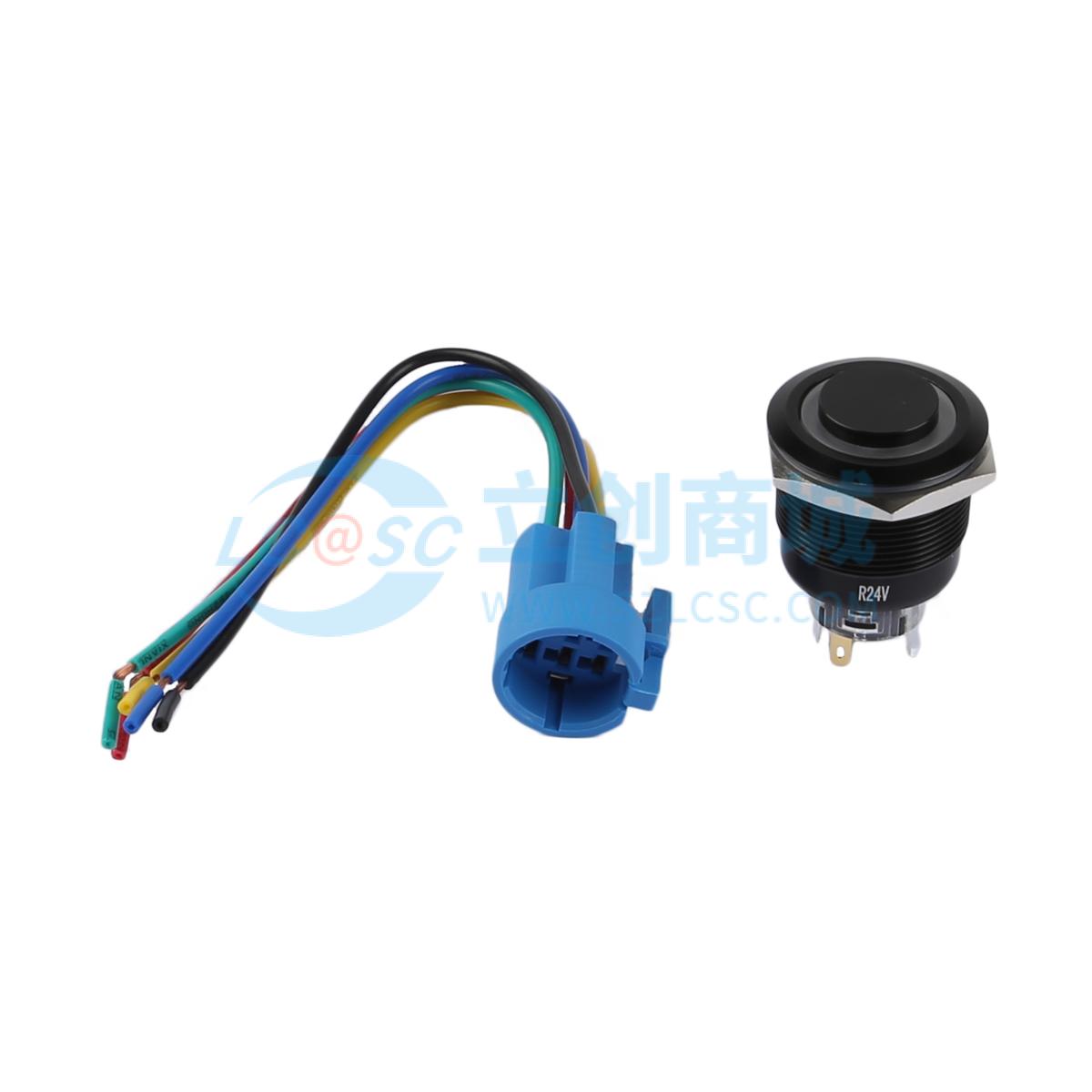

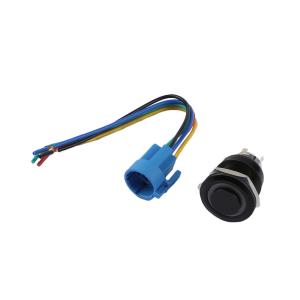

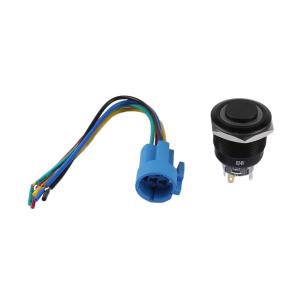

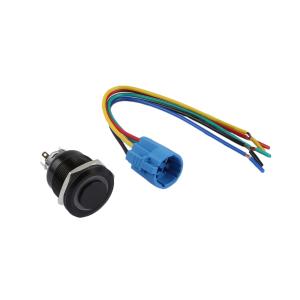

品牌为台普（ROCPU），型号为TP92511G124RA5150，属于圆形金属按钮开关两件套，配备专用接插件，适配开孔尺寸（实际安装开孔尺寸为Ø22.20mm，属25MM系列设计），整体为高头自复式设计，带环形符号标识，触点配置为1NO1NC，LED指示灯颜色为红色。

1 电气性能：发热电流支持AC250V/5A，额定电流为3A/DC36V；工频耐压2000V且持续1分钟，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气性能稳定可靠；按压行程为2.50mm±0.10，接触行程为1.50mm±0.10，操作反馈清晰精准。

2 防护性能：防护等级达IP67（具备防水防尘能力，可短时浸水），防爆等级为IK10（可抵御机械冲击），适配恶劣工业、户外等复杂环境；工作环境温度范围为-20℃~+55℃，能适应一定温差环境。

3 耐用性能：操作方式为自复式，电气寿命达100000次，机械寿命达500000次，耐用性强；LED指示灯功耗＜20m、寿命40000小时，红色光源视觉辨识度高，电压为24V，适配常见工业供电。

4 材质工艺：外壳、按键采用铝合金（氧化/黑色处理），兼具强度与防爆特性；固定螺帽为黄铜镀镍，O型圈为硅胶材质，底座为PA46，引脚为黄铜镀金，接触材质为银合金镀银，LED基座、发光区为PC塑胶，材质搭配兼顾绝缘、耐磨与导电性能；支持专用接插件，开关功能线材（绿、蓝、黄）、LED功能线材（红、黑）功能区分明确，接线便捷规范。

5 安装参数：焊接温度需控制在320℃±20℃范围内，单次焊接时长需小于3秒；螺帽装配力矩需保持在5 - 14N，按压扭力≤3.00N，NO反推脚扭力≤30N，安装操作有明确力矩要求，保障安装可靠性。

使用场景 APPLICATIONS

工业自动化领域：如机床、自动化生产线的启停控制场景，凭借IP67防水防尘、IK10防爆的特性，可抵御油污、粉尘、机械冲击，自复式操作搭配LED指示便于工人快速识别设备状态。

1 户外设施控制：如户外配电箱、景观照明、交通信号灯控制等场景，-20℃~+55℃的宽温域以及IP67的防护性能，可应对雨雪、温差等复杂户外环境，保障设备长期稳定运行。

2 防爆场所：如化工车间、油气站等存在潜在爆炸风险的区域，IK10防爆等级可抵御机械冲击，避免火花引发危险，1NO1NC的触点配置可满足基本的启停、切换需求。

3 仪器仪表配套：如测试仪器、控制柜、小型检测仪器等设备的控制场景，自复式操作可实现精准控制，LED指示灯可实时反馈设备状态，铝合金外壳搭配高绝缘性能可保障设备精度与安全。

4 船舶/车载设备：如船舶配电系统、车载应急灯控制等场景，铝合金外壳具备抗腐蚀能力，防水设计可适应潮湿、颠簸、温度变化的移动环境，接插件设计便于快速布线与维护。

注意事项 PRECAUTIONS

焊接操作：焊接时温度需严格控制在320℃±20℃范围内，单次焊接时长需小于3秒，建议使用温控焊台，避免因高温损坏黄铜引脚、银合金接触点等组件。

1 安装力矩：螺帽装配力矩需保持在5 - 14N（可使用扭矩扳手），力矩过大易导致铝合金外壳变形，力矩过小则固定不牢；按压扭力需≤3.00N，NO反推脚扭力需≤30N，操作时避免蛮力按压、反推，防止内部结构损坏。

2 环境适配：工作环境温度需保持在-20℃~+55℃范围内，避免在高温（如烘箱附近）、低温（如冷库长期暴露）环境中使用；IP67防护为短时浸水（1米深且时长≤30分钟），禁止长期浸泡或高压水直射（如高压水枪冲洗）。

3 接线操作：需严格按接线说明连接（供电负极、设备负极、LED负极并接；供电正极、C脚并接；设备正极、NO脚、LED正极并接），红线（LED正极）、黑线（LED负极）需对应连接，避免接反导致LED烧毁；接插件线材需区分功能（绿、蓝、黄为开关功能线材，红、黑为LED功能线材），错接会导致开关、指示灯功能异常。

4 维护保养：定期（建议每季度）检查螺帽紧固度、O型圈密封性，若发现外壳氧化层磨损、接触电阻增大（可通过万用表检测），需及时更换组件；避免在未断电情况下插拔接插件，防止电弧损坏触点。
