圆形金属按钮开关两件套 带接插件 开孔尺寸25MM系列 防水防爆 平头自复式 环形符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥57.35价格含税（税率13%）
- 商品型号
- TP92509P224RA5150
- 商品编号
- C19191377
- 商品毛重
33.1克(g)
广东仓1
购买数量
个
(32个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

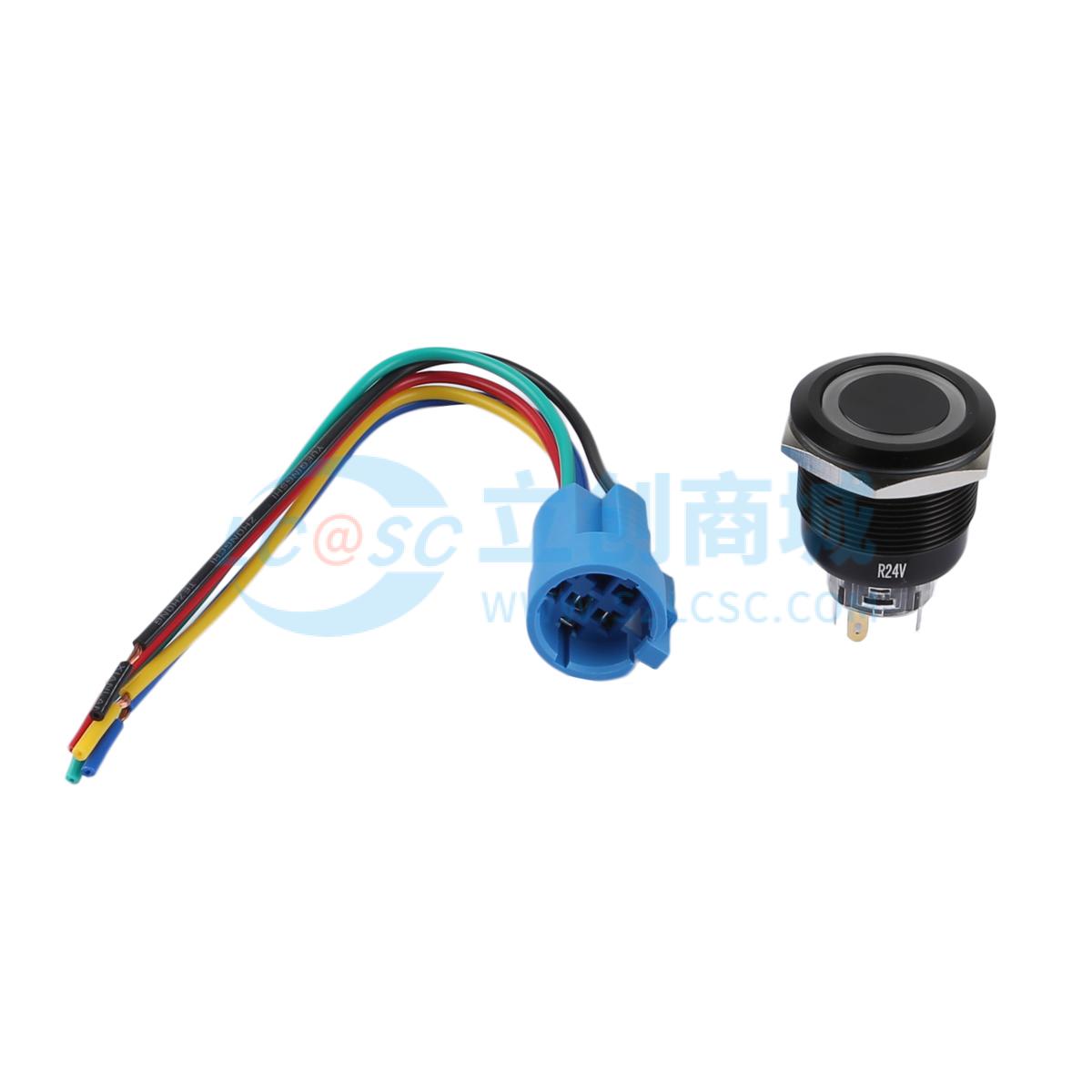

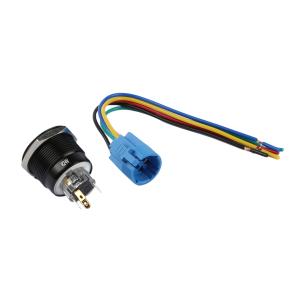

品牌型号：品牌为台普（ROCPU），型号TP92509P224RA5150，属于圆形金属按钮开关两件套，附带专用接插件，开孔尺寸为Ø25.20mm（适配Ø25mm安装孔），结构为平头自复式，带环形发光符号，触点配置1NO（常开）+1NC（常闭），LED指示灯为红色，外壳及按键采用铝合金（氧化/黑色处理），兼具质感与耐用性。
2
防护性能：防护等级IP67（防水防尘，可在1米深水中浸泡30分钟不进水），防爆等级IK10（可抵御10J能量冲击，如20kg重物从20cm高处坠落的冲击）；工作环境温度范围-20℃~+55℃，适配宽温工况，可在严寒、高温、潮湿、多尘等恶劣场景稳定运行。
3
电气性能：发热电流AC250V/5A，额定电流DC36V/3A；工频耐压2000V/1min（可承受短时高压冲击），绝缘电阻≥1000MΩ（有效隔离漏电风险），接触电阻≤50mΩ（降低信号损耗）；电气寿命100000次循环，机械寿命500000次循环，按压行程2.50mm±0.10，接触行程1.50mm±0.10，按压扭力≤3.00N，螺帽装配力矩5 - 14N，操作手感稳定且耐用。
4
LED与材质：LED功耗≤20m、寿命40000h（红色灯，电压24V），发光区与基座为PC塑胶（透光性好、耐老化）；外壳和按键为铝合金氧化/黑色处理（防腐蚀、耐磨），O型圈为硅胶（保障防水密封），固定螺帽为黄铜镀镍（防锈、强紧固），引脚为黄铜镀金（低接触电阻、抗氧化），接触材质为银合金镀银（导电优、耐电弧）。
5
连接与焊接：支持专用接插件连接，线材功能清晰（绿色对应C公共脚、蓝色对应NO常开脚、黄色对应NC常闭脚；红线为LED正极、黑线为LED负极，LED不分正负极时仍需注意电源极性匹配）；线材焊接温度需控制在320℃±20℃，时长≤3秒，避免高温或过长时间焊接导致引脚、线材损坏。
使用场景 APPLICATIONS
1
工业自动化：适用于机床、生产线的启停、模式切换（如数控设备操作），电气柜、配电箱的电路通断控制，凭借IP67防水防尘、IK10防爆特性，可在油污、粉尘、潮湿的车间环境稳定运行。
2
户外设备：如户外监测仪器（气象站、环境检测仪）、交通信号灯控制、船舶/特种车辆（消防车、工程车）的操控面板，-20℃~+55℃宽温适配昼夜温差，IP67防水应对雨水、飞溅物侵袭。
3
防爆/高冲击场景：矿山机械（掘进机、破碎机）、工程机械（挖掘机、装载机）的操作按钮，IK10防爆等级可抵御重物撞击或机械振动带来的冲击，避免误操作或设备损坏。
4
昏暗环境：地下设施（如地下管廊控制柜）、船舶舱室的开关操作，红色LED灯在低光下清晰指示工作状态，便于快速识别设备通断。
注意事项 PRECAUTIONS
1
焊接操作：线材焊接时，温度需控制在320℃±20℃，时长≤3秒，焊接后待引脚、线材冷却至常温再进行装配，避免高温或超时焊接损坏部件。
2
机械装配：螺帽装配力矩需在5 - 14N范围内（过紧易变形外壳，过松影响密封）；按压操作时，扭力≤3.00N，禁止用工具或蛮力按压，防止内部结构损坏。
3
环境适配：工作温度需在-20℃~+55℃范围内，高温环境（接近55℃）需加强散热（如加装通风装置），低温环境（接近-20℃）避免反复快速按压（防止材料脆化）；定期检查O型圈密封性，若老化、破损及时更换，清洁时用干燥软布擦拭外壳，禁止用尖锐工具刮擦铝合金表面或PC发光区。
4
接线规范：严格按接线说明连接，区分C公共脚、NO常开脚、NC常闭脚，以及LED正负极（红线正极、黑线负极，LED不分正负极时仍需匹配电源极性）；多线连接时，确认线材颜色与功能对应（绿色→C脚、蓝色→NO脚、黄色→NC脚），避免接反导致短路、功能异常。
5
储存维护：闲置时存放于干燥、阴凉环境（温度0℃~30℃，湿度≤60%），远离腐蚀性物质（酸碱、有机溶剂），避免长期受压导致结构变形。
