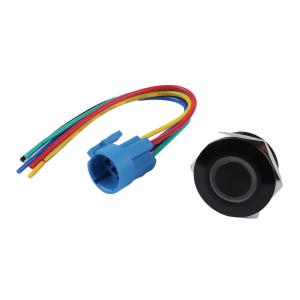

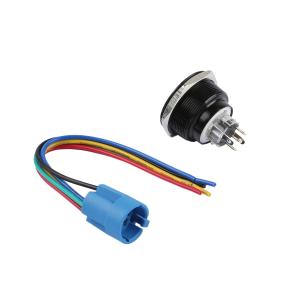

ROCPU Switches(台普)圆形金属按钮开关两件套 带接插件 开孔尺寸30MM系列 防水防爆 平头自复式 环形符号 1NO 1NC 红色灯 铝合金

  • 工业品

价格：￥79.28价格含税（税率13%）

10+￥76.72
品牌名称
ROCPU Switches(台普)
商品型号
TP93009P224RA5150
商品编号
C19191357
商品毛重

47.3克(g)

  • 广东仓1

购买数量

(18个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

品牌型号：品牌为ROCPU Switches(台普)，型号TP93009P224RA5150，属于圆形金属按钮开关两件套，配备专用接插件，开孔尺寸为Ø30.20mm（适配30MM系列安装需求）
1 结构材质：外壳与按键采用铝合金（氧化/黑色处理），具备良好的抗冲击与耐腐蚀性能；硅胶O型圈保障防水密封；引脚为黄铜材质（部分镀金/镀银）、接触材质为银合金（镀银），降低接触电阻提升导电性；PC材质用于发光区与LED基座，PA46底座、黄铜镀镍固定螺帽，整体结构坚固耐用
2 电气性能：发热电流AC250V/5A，额定电流3A/DC36V；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气寿命达100000次循环、机械寿命500000次循环；LED灯电压24V、功耗≤20m、寿命40000h，颜色为红色，采用环形发光符号，触点配置为1NO（常开）+1NC（常闭），操作方式为自复式
3 防护防爆：防护等级IP67（可防水防尘），防暴等级IK10（抗冲击能力强）；工作环境温度范围-20℃~+55℃，适应多场景温度需求；按压行程2.50mm±0.10、接触行程1.50mm±0.10，螺帽装配力矩5-14N、按压扭力≤2.5N，操作手感稳定且不易损坏
4 连接与适配：支持焊接（焊接温度320℃±20℃、时长≤3秒），配备专用接插件，开关功能线为绿色（C）、蓝色（NO）、黄色（NC），LED功能线为红色（正极）、黑色（负极），接线清晰，适配多种电路控制场景

使用场景 APPLICATIONS

工业设备控制：适用于机床、工业控制柜、自动化生产线等设备，实现启停、信号切换等控制，IP67防护与IK10防暴可应对设备周边的粉尘、水汽及意外冲击
1 户外设施应用：户外配电箱、充电桩、环卫设备等，在潮湿、多尘或露天环境下，IP67防护可有效防止雨水、粉尘侵入，保障开关稳定工作
2 特殊环境领域：化工、食品加工（需防水防尘）、船舶、工程机械等领域，宽温工作（-20℃~+55℃）、高防护等级可满足复杂环境下的控制需求，如设备状态切换、照明控制等
3 电气系统集成：各类需要1NO1NC触点、带LED状态指示的电路系统，如设备启停反馈、信号回路控制等，红色LED清晰显示工作状态，自复式操作便于快速切换

注意事项 PRECAUTIONS

安装规范：开孔尺寸需严格为Ø30.20mm，面板最大厚度≤8.00mm；螺帽装配时力矩控制在5-14N，过紧易损坏部件、过松则密封失效，建议使用力矩扳手操作
1 焊接要求：焊接温度需控制在320℃±20℃，时长≤3秒，超出范围可能导致引脚/接触点损坏，焊接前需确认温度与时长，建议使用温控焊台
2 操作限制：按压时扭力≤2.5N，NO反推脚扭力≤30N，避免暴力按压或反推，防止机械结构损坏；工作环境温度需在-20℃~+55℃，避免在超温环境（如高温烤箱旁、极寒户外）长期使用
3 接线要求：严格按接线说明区分正负极（红线接正极、黑线接负极），开关功能线（绿C/蓝NO/黄NC）与LED功能线（红+黑-）需对应连接，避免短路（如正负极直接连接）或接反（如LED正负极接反可能导致不亮或损坏），接线后需检查绝缘，防止漏电
4 维护检查：定期（建议每季度）检测绝缘电阻（需≥1000MΩ）、接触电阻（需≤50mΩ）；检查硅胶O型圈是否破损、变形，若有则及时更换，确保IP67防护等级；避免在超出IP67（如深度浸水）、IK10（如重物撞击）的环境下使用，若遇意外冲击后需检查开关机械结构是否损坏

规格书

放大查看下载PDF

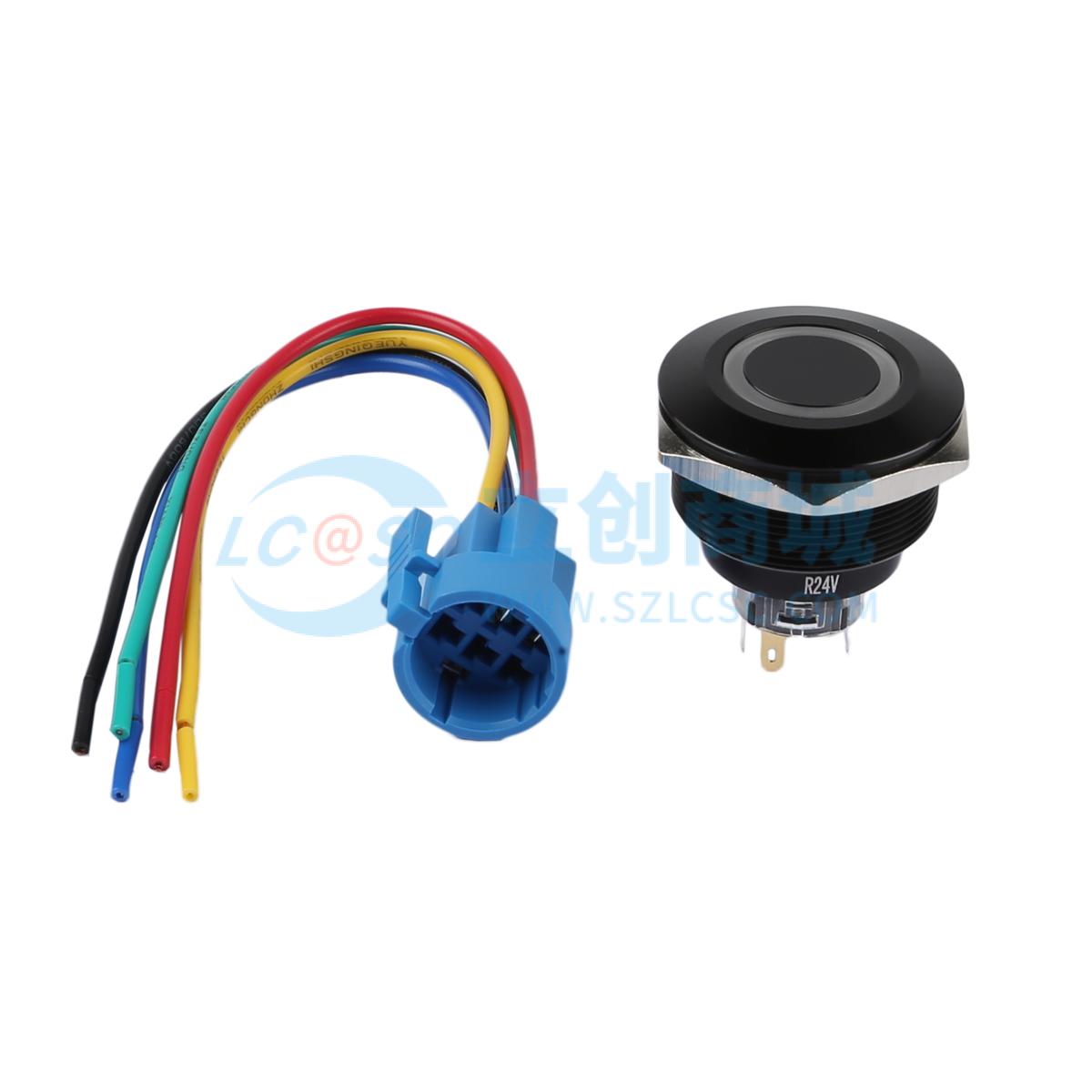

TP93009P224RA5150实物图
