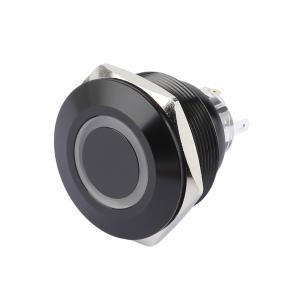

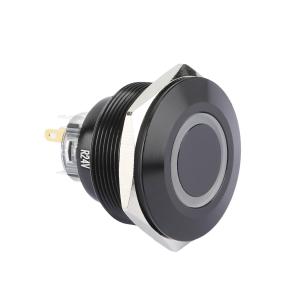

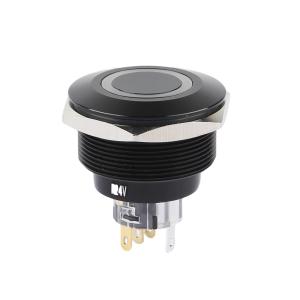

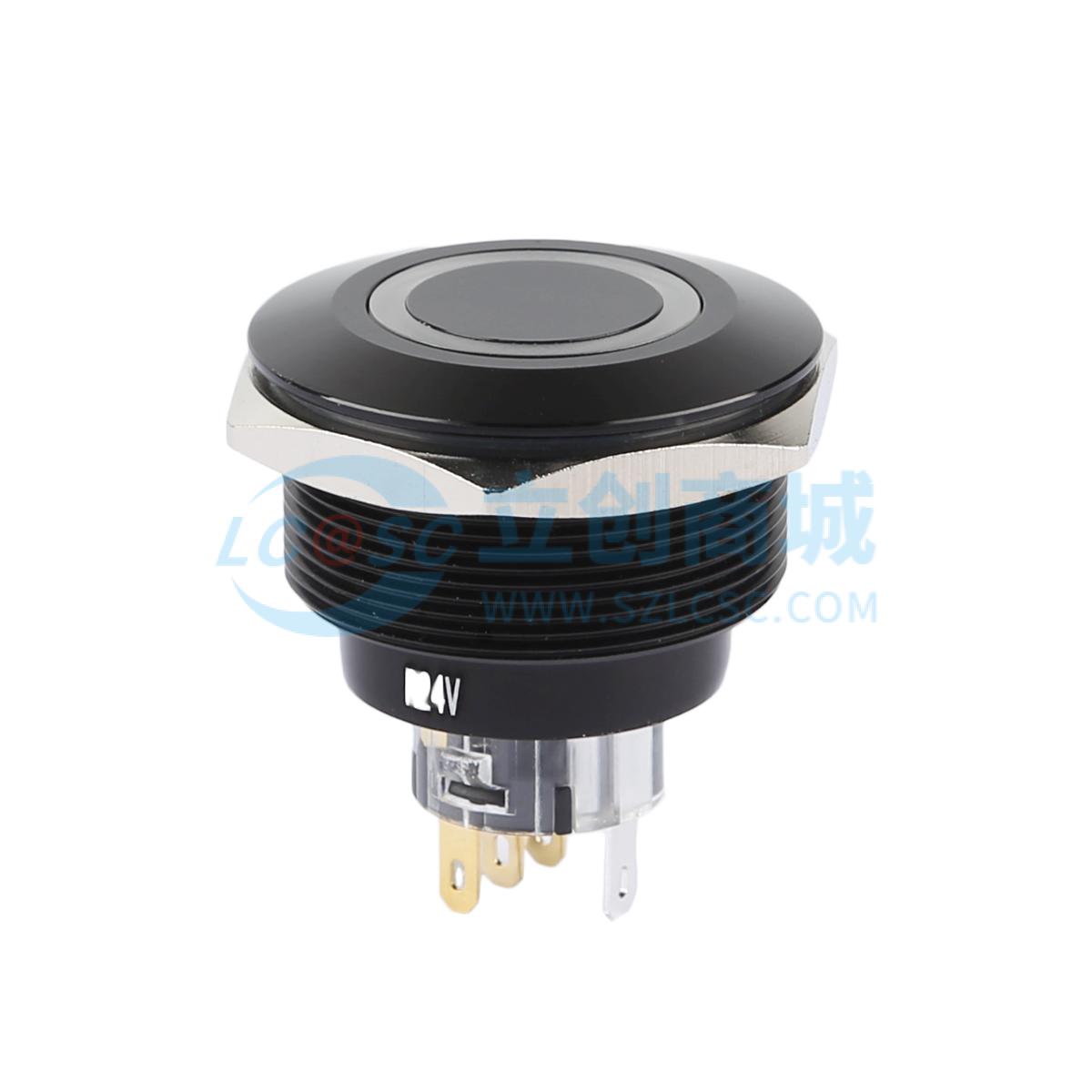

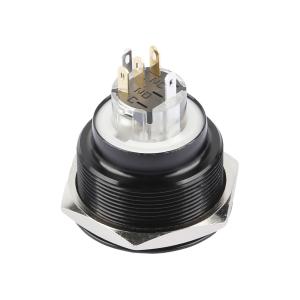

圆形金属按钮开关 开孔尺寸30MM系列 防水防爆 平头自复式 环形符号 1NO 1NC 红色灯 铝合金
- 工业品
价格：￥72.24价格含税（税率13%）
- 商品型号
- TP93009P224RA
- 商品编号
- C19191347
- 商品毛重
37.05克(g)
广东仓4
购买数量
个
(18个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
结构外观：采用圆形金属设计，开孔尺寸30MM，平头自复式操作方式，环形符号标识，红色LED灯清晰指示状态；铝合金外壳与按键经氧化/黑色处理，坚固耐用且视觉辨识度高。
2
2. 防护性能：防护等级IP67，可有效防水防尘；防爆等级IK10，具备出色的抗冲击能力，能适应复杂工业及户外环境。
3
3. 电气参数：加热电流AC250V/5A，发热电流AC250V/3A、DC36V，额定电流3A/DC36V；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气性能稳定可靠；电气寿命100000次，机械寿命500000次，耐用性强。
4
4. 机械性能：按压行程2.50mm±0.10，接触行程1.50mm±0.10，操作手感稳定；焊接温度320℃±20℃、时长＜3秒，螺帽装配力矩5 - 14N，安装牢固；工作环境温度-20℃~55℃，压缩温度-20℃~55℃，按压阻力≤2.5N，适应宽温域工况。
5
5. LED参数：红色LED灯，功耗≤20mW，寿命40000h，电压24V，清晰指示状态；NO反向推力≤30N，结构可靠性高。
6
6. 连接与接线：支持焊接（焊接温度320±20℃、时长＜3秒）和带连接器接线；开关功能线（绿C、蓝NO、黄NC），LED功能线（红线正极、黑线负极，LED不分正负极），接线灵活。
7
7. 材质配置：核心部件采用优质材料，如银合金接触点（镀银）确保低接触电阻，黄铜引脚（镀金/镀银）提升导电性，铝合金外壳（氧化/黑色）抗腐蚀，硅胶O型圈（防水）、PC发光区（耐老化）等，保障各部件性能与寿命。
使用场景 APPLICATIONS
1
工业自动化：生产线控制柜、PLC系统、工业机器人操作面板，需高防护、耐用性的按钮控制，应对粉尘、油污环境。
2
2. 机械设备：机床、工程机械、印刷机械等的启动/停止、模式切换操作，适配振动、恶劣工况。
3
3. 防爆环境：化工、石油、煤矿等易燃易爆场所，防爆等级IK10+IP67保障安全操作。
4
4. 户外设备：户外配电箱、充电桩、交通信号灯控制箱，IP67防护应对雨水、灰尘侵袭。
5
5. 船舶与轨道交通：船舶控制台、轨道交通设备操作按钮，适应振动、湿度变化的复杂工况。
6
6. 医疗设备：消毒设备、检测仪器等对防护、耐用性有要求的医疗设备控制按钮，确保卫生与可靠。
注意事项 PRECAUTIONS
1
安装要求：开孔尺寸严格为30MM，螺帽力矩控制在5 - 14N，避免过紧损坏外壳或过松影响防护；安装时检查O型圈无破损，确保防水防尘性能。
2
2. 接线操作：焊接时温度控制在320±20℃，时长＜3秒，避免过热损坏元件；区分开关功能线（绿C、蓝NO、黄NC）和LED功能线（红正、黑负），LED可不分正负极，但建议按标识接线。
3
3. 环境适配：工作环境温度不超出-20℃~55℃，防爆环境需确认设备整体防爆等级符合现场要求。
4
4. 维护保养：定期用干燥软布清洁按钮，避免腐蚀性清洁剂；检查接触电阻、LED亮度，LED损坏时更换同规格（24V、≤20mW、红色）的LED；焊接部位定期检查，避免松动。
