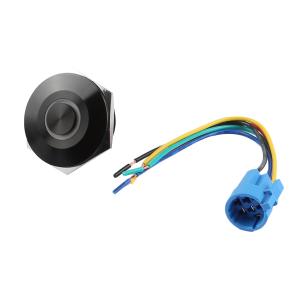

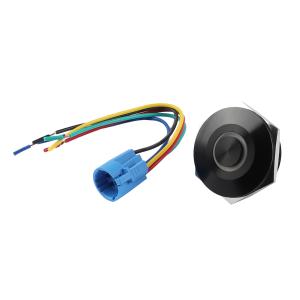

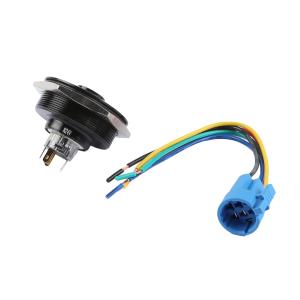

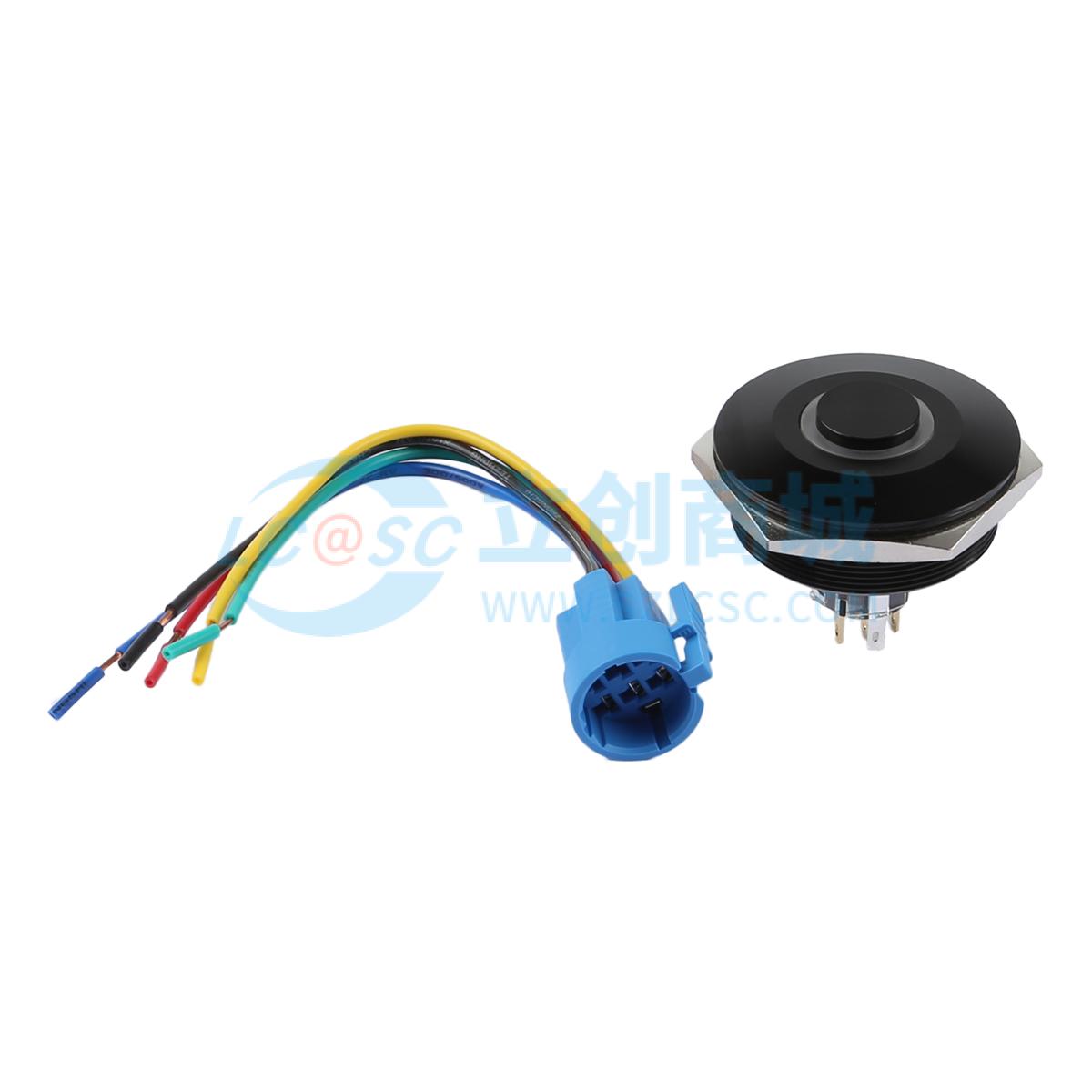

ROCPU Switches(台普)圆形金属按钮开关两件套 带接插件 开孔尺寸40MM系列 防水防爆 高头自锁式 环形符号 1NO1NC 红色灯 铝合金
- 工业品
价格：￥96.74价格含税（税率13%）
- 商品型号
- TP94011G124RA5150
- 商品编号
- C19191339
- 商品毛重
82.6克(g)
广东仓1
购买数量
个
(10个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
结构与材质：采用圆形金属按钮开关两件套设计，配备专用接插件，便于快速连接；开孔尺寸为Ø40.20mm（公差±0.30mm），适配面板最大厚度7.50mm；外壳、按键材质为氧化黑处理的铝合金，兼具美观与抗腐蚀性；硅胶O型圈保障密封性能，底座为PA46材质，接触部件采用银合金（镀银）提升导电性能，固定螺帽为黄铜（镀镍），LED引脚为黄铜（镀银），发光区为PC塑胶，整体结构坚固耐用
2
功能特性：操作方式为高头自锁式，触点配置为1NO（常开）+1NC（常闭），可实现电路的通断控制；配备红色LED指示灯（工作电压24V，功耗≤20mA，寿命达40000h），便于直观监测开关状态；支持通过接插件快速接线，接线方式可参考单色电气原理图及接线说明（如供电电源、设备与开关的极性匹配）
3
性能参数：防护等级达IP67（防水防尘），防爆等级为IK10（抗机械冲击）；工作环境温度范围为-20℃~+55℃，适应多种工况；电气寿命为50,000次循环，机械寿命为500,000次循环；按压行程3.00mm±0.10mm，接触行程1.50mm±0.10mm；螺帽装配力矩需控制在5 - 14N.m之间，按压操作时扭力≤2.5N；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，保障电气安全性能
4
焊接与装配：焊接温度需设置为320℃±20℃，单次焊接时长≤3秒，避免因温度过高或时长过长导致部件（如LED引脚、接触点）损坏；焊接后需冷却至常温再进行装配，确保部件性能稳定
5
定制与适配：导线长度默认150mm，线头长度默认10mm，剥头长度默认3mm，导线导体横截面积默认0.5mm²（可选0.3mm²）；支持根据需求定制线长、线型，满足不同场景的接线需求
使用场景 APPLICATIONS
1
工业自动化领域：适用于自动化生产线、PLC控制系统的设备启停控制，利用自锁功能实现设备的持续供电/断电，红色LED灯直观显示开关状态，提升生产效率与故障排查效率
2
户外设备控制：户外配电箱、充电桩、工程机械（如挖掘机、起重机）的操作面板，IP67防护等级可抵御雨水、灰尘侵袭，IK10防爆等级应对户外机械冲击，保障开关在恶劣户外环境中稳定运行
3
恶劣环境场所：化工车间（存在油污、潮湿）、食品加工厂（清洁用水飞溅）、地下停车场（潮湿多尘）等场景，防水防爆特性可有效抵御环境中的水、尘、机械冲击，确保开关长期稳定工作
4
机械设备操作：机床、印刷机、包装机等机械设备的急停/启动控制，自锁式设计防止误触导致设备误动作，红色LED指示灯便于操作人员实时监测开关状态，提升设备操作安全性
5
新能源设备：储能柜、光伏逆变器的控制开关，铝合金材质抗腐蚀，IP67防护适应户外或柜内潮湿环境，红色LED灯便于运维人员监测开关状态，保障新能源设备的可靠运行
注意事项 PRECAUTIONS
1
安装要求：开孔尺寸需严格控制在Ø40.20mm±0.30mm范围内，安装时确保硅胶O型圈无破损、安装到位，以保障IP67防护效果；面板厚度不超过7.50mm，避免影响开关装配与密封性能
2
焊接操作：焊接温度需设置为320℃±20℃，单次焊接时长≤3秒，避免因温度过高或时长过长导致部件（如LED引脚、接触点）损坏；焊接后需冷却至常温再进行装配，防止高温状态下装配造成部件变形
3
力矩控制：螺帽装配时，力矩需控制在5 - 14N.m之间，过小易导致开关松动，过大可能损坏螺纹或外壳；按压操作时，扭力≤2.5N，避免暴力按压影响开关机械寿命与电气性能
4
接线规范：严格按照接线说明操作（如红色线接正极、黑色线接负极，供电电源、设备与开关的极性需匹配）；LED灯工作电压为24V，需确保供电电压与接线方式合规，避免接错电压导致LED损坏或开关故障
5
环境限制：工作环境温度需保持在-20℃~+55℃范围内，避免在超出温度范围的环境中使用（如高温烤箱旁、极寒户外），否则会影响开关性能与使用寿命
6
维护与防护：日常维护时，避免尖锐物体撞击开关（防爆等级IK10，可抵御一定冲击，但过度冲击仍可能损坏）；防水结构需避免外力破坏（如私自拆解、密封件缺失），清洁时使用干燥软布，禁止用水直接冲洗（防护等级IP67为短时浸水防护，非长期浸泡环境）
7
寿命与检测：电气寿命为50,000次循环、机械寿命为500,000次循环，长期高频使用后需定期检测接触电阻、绝缘电阻等参数，若出现接触不良、LED不亮等情况，及时排查故障或更换开关
