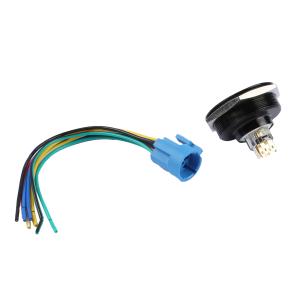

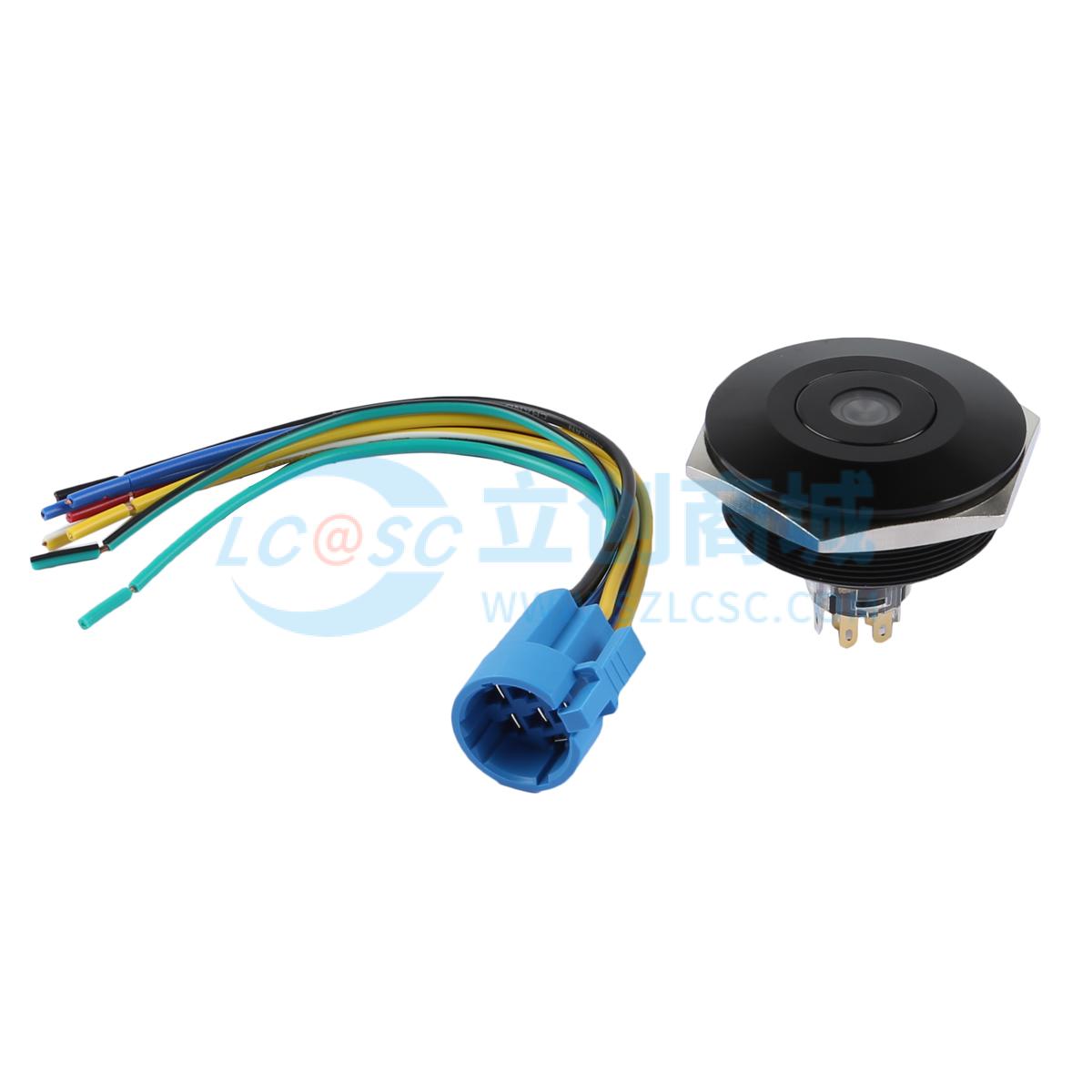

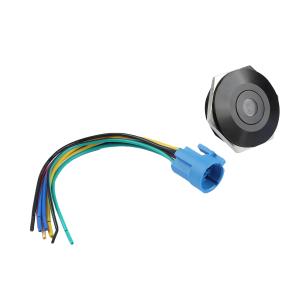

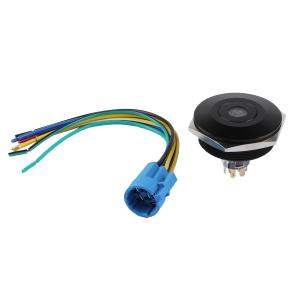

圆形金属按钮开关两件套带接插件开孔尺寸40MM系列防水防爆平头自复式单点符号 2NO2NC 红色灯铝合金

工业品

价格：￥99.34价格含税（税率13%）

10+￥96.13

品牌名称: ROCPU Switches(台普)
商品型号: TP94006P224RA5150
商品编号: C19191334
商品毛重: 81克(g)

广东仓1

购买数量

个

(10个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

品牌为台普（ROCPU），型号TP94006P224RA5150，为圆形金属按钮开关两件套（含专用接插件），适配Ø40.20mm开孔（推荐开孔40mm）。- 结构设计：平头自复式操作，单点符号标识，触点配置2NO2NC；外壳、按键采用铝合金氧化黑材质，兼具强度与防腐性；搭配硅胶O型圈密封，固定螺帽为黄铜镀镍材质，保障安装牢固性。- 防护性能：IP67防水防尘、IK10防爆，可适应潮湿、多尘、轻微冲击的恶劣工业环境。- 电气性能：发热电流AC250V/5A，额定电流3A/DC36V；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ；按压行程2.50mm±0.10mm，接触行程1.50mm±0.10mm；电气寿命50,000次循环，机械寿命500,000次循环；按压扭力≤2.5N，NO反推脚扭力≤30N，保障长期稳定操作。- LED配置：红色LED灯，供电电压24V，功耗≤20mA，寿命40,000小时，按压时同步亮起，直观反馈开关状态。- 材质与工艺：接触部件采用银合金镀银材质，降低接触电阻；线材焊接温度需控制在320℃±20℃，焊接时长<3秒；导线默认长度150mm、线头10mm、剥头3mm，导体横截面积默认0.5mm²（可选0.3mm²）。- 连接与接线：可搭配专用接插件使用，开关功能线材（绿线C、蓝线NO、黄线NC）与LED功能线材（红线正极、黑线负极）区分明确；接线时按说明连接，实现“按压通电/LED亮、复位断电/LED灭”的功能。

使用场景 APPLICATIONS

适用于工业机械设备（如机床、自动化生产线、工程机械）的启动/停止、模式切换等控制环节，需防水防爆、可靠操作的场合。- 户外电气设备（如充电桩、户外配电箱、路灯控制箱）的操作开关，应对雨水、灰尘等恶劣环境。- 防爆/化工场所（如化工厂、加油站、燃气站）的控制按钮，满足IK10防爆、IP67防水的安全要求。- 电力系统（如变电站、配电箱、开关柜）的操作开关，需高绝缘、高耐压的应用场景。- 交通运输设备（如工程车辆、船舶）的控制面板开关，适应振动、潮湿的工作环境。- 医疗/食品设备（如清洗设备、食品机械）的控制开关，铝合金材质易清洁，防水设计防止液体侵入。

注意事项 PRECAUTIONS

焊接操作：线材焊接温度需控制在320℃±20℃，焊接时长<3秒，避免过热损坏导线或开关内部元件；焊接后检查焊点牢固性，防止虚焊。- 安装要求：螺帽装配力矩需控制在5 - 14N.m，过大会损坏螺纹/外壳，过小则防护密封失效；安装时确保O型圈等密封部件无破损、安装到位。- 环境要求：工作环境温度需在-20℃~+55℃范围内，避免超出范围导致材料老化或电气性能下降；避免在强酸、强碱等强腐蚀环境中使用，如需使用需额外防护。- 操作规范：按压操作时扭力≤2.5N，防止用力过猛损坏内部结构；为自复式操作，按压后自动复位，勿强制阻挡复位。- 接线要求：严格按照接线说明连接脚位（C、NO、NC、LED正负极）与极性，避免接反导致LED不亮、设备故障或短路；导线截面需匹配（默认0.5mm²，可选0.3mm²），焊接后整理导线，避免拉扯。- 维护保养：定期检查防护性能，清洁时使用干燥软布，避免水直接冲洗（虽IP67防水，但长期浸水仍需避免）；若出现LED不亮、接触不良等问题，断开电源后由专业人员检修，勿擅自拆卸。- 电压匹配：LED灯供电电压为24V，需匹配电源电压，避免过载导致LED损坏；开关额定电流3A/DC36V、AC250V/5A，需匹配负载电流，避免过载。
