ROCPU Switches(台普)圆形金属按钮开关 开孔尺寸40MM系列 防水防爆 高头自锁式 环形符号 2NO2NC 红色灯 铝合金
- 工业品
价格：￥94.13价格含税（税率13%）
- 商品型号
- TP94012G124RA
- 商品编号
- C19191330
- 商品毛重
74.575克(g)
广东仓4
购买数量
个
(10个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

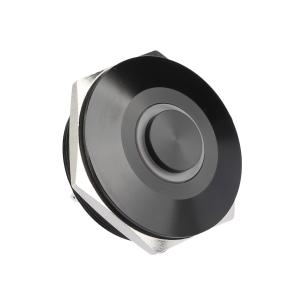

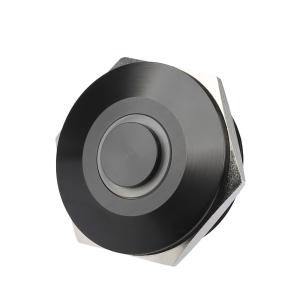

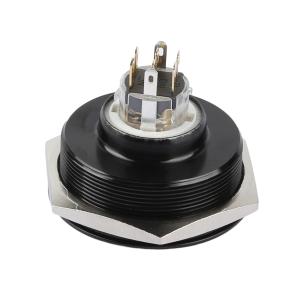

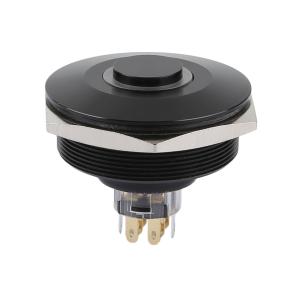

结构外观：采用圆形金属高头自锁式设计，带有环形符号标识，配置红色LED灯，开孔尺寸为40MM；外壳与按键为铝合金材质并做氧化黑处理，外观精致且具备良好的抗磨损、抗腐蚀能力，适配工业设备安装需求。
2
电气性能：发热电流AC250V/5A，额定电流3A/DC36V；工频耐压2000V/1min，绝缘电阻≥1000MΩ，接触电阻≤50mΩ，电气性能稳定可靠；触点配置为2NO2NC，满足多回路控制切换需求；LED灯功率≤20mA、电压24V，采用无极性灯珠，无需区分正负极即可点亮，使用便捷。
3
防护性能：防护等级IP67（防水防尘）、防爆等级IK10（抗机械冲击），可在潮湿、多尘、有机械冲击的恶劣工业环境下稳定工作；机械寿命与电气寿命均达50万次，适配高频操作场景。
4
材质工艺：外壳和按键为铝合金（氧化黑处理），O型圈为硅胶材质（保障防水密封）；固定螺帽为黄铜（镀镍），接触材质为银合金（镀银），NO引脚黄铜（镀金）、LED引脚黄铜（镀银），发光区为PC塑胶、底座为PA46，各部件材质精选，全面提升开关耐用性与电气性能。
5
装配与焊接：焊接温度需控制在320±20℃，焊接时长＜3秒；螺母装配扭矩范围为5 - 14N·m，NO反推阻力≤30N，装配工艺严谨，保障安装与使用可靠性。
使用场景 APPLICATIONS
1
工业自动化领域：PLC控制柜、DCS系统操作台、自动化生产线的启动/停止、模式切换等控制环节，自锁式设计可稳定保持功能状态，2NO2NC触点满足多回路控制需求。
2
机械设备控制：机床（车床、铣床等）、起重设备（行车、塔吊等）、注塑机等的操作面板，用于设备的启停、功能切换，防水防爆特性适配车间油污、粉尘环境。
3
户外与恶劣环境设备：环卫机械（扫地车、清洗车）、港口设备（起重机、装卸机）、矿山设备（挖掘机、装载机）的控制开关，IP67防护可应对雨水、泥浆、粉尘侵袭，IK10防爆等级抵御机械碰撞。
4
安全自锁需求场景：特定工序的自锁控制（如焊接设备的工序锁定、涂装线的流程自锁），或紧急停止按钮旁的功能切换开关，确保操作状态稳定。
5
电气柜与信号控制：电气柜内的信号指示与控制集成（如电源开关带LED状态指示），环形符号与红色LED便于现场人员快速识别状态，铝合金材质适配柜内散热与抗干扰需求。
注意事项 PRECAUTIONS
1
安装：开孔尺寸需严格控制为40MM，使用适配工具确保开关与安装面板紧密贴合，避免因开孔偏差导致安装松动或密封失效。
2
接线：按接线形式区分功能线（Green Line对应NO、Blue Line对应NC、Red Line对应LED+、Black Line对应LED -）；LED灯为无极性但功能线需正确连接，避免接反导致功能异常；焊接时，温度控制在320±20℃，时长＜3秒，防止高温损坏部件。
3
环境使用：虽防护等级IP67，但避免长期浸泡在强腐蚀性液体（如强酸、强碱溶液）中；防爆等级IK10可抵御一般机械冲击，但需避免刻意撞击。
4
维护：每季度检查绝缘电阻、接触电阻，使用绝缘电阻表、毫欧表检测，确保数值符合标准；清洁时，断电后用干燥软布擦拭，避免使用腐蚀性清洁剂。
5
装配扭矩：螺母装配时，扭矩控制在5 - 14N·m，过紧易损坏外壳，过松影响密封；操作时，NO反推阻力≤30N，避免暴力操作导致触点或结构损坏。
6
LED参数：LED灯工作电压为24V，功率≤20mA，更换灯珠时需匹配参数，无极性设计可直接安装，但需确保电源极性与功能线连接正确。
