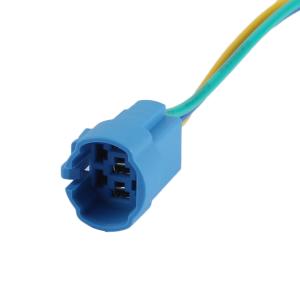

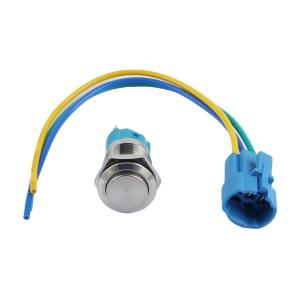

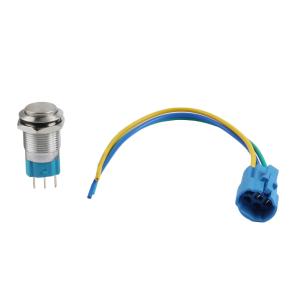

圆形金属按钮开关两件套带接插件 开孔尺寸16MM系列 防水防爆 高头自锁式无灯 1NO1NC 不锈钢

  • 工业品

价格：￥24.33价格含税（税率13%）

品牌名称
ROCPU Switches(台普)
商品型号
TP91648G1S5150
商品编号
C19191295
商品毛重

25.3克(g)

  • 广东仓1

购买数量

(50个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

  • 商品参数
  • 商品详情
  • 规格书

商品参数

暂无内容图标

参数完善中

商品详情

产品特点 FEATURES

结构设计：采用圆形金属外观，高头自锁式设计（无灯款），开孔尺寸16MM，两件套配置并附带接插件，便于安装与接线；按键、外壳材质为不锈钢（氧化/黑色处理），底座为PA46，引脚采用黄铜镀金，接触材质为银合金镀银，固定螺帽为黄铜镀镍，O型圈为硅胶，材质搭配兼顾耐用性与电气性能。
性能表现：加热电流AC250V/5A，发热电流AC250V/5A，额定电流3A/DC36V；绝缘电阻≥1000MΩ，接触电阻≤50mΩ；按压行程2.80mm±0.10，接触行程1.50mm±0.10；焊接温度需控制在320±20℃、时长≤3秒，适配标准焊接工艺；螺帽装配力矩5 - 14N，安装牢固；防护等级IP67（防水防尘）、防爆等级IK09，适应恶劣环境；电气寿命、机械寿命均500000次；工作环境温度-20℃~55℃，工作压载温度-20℃~55℃，按压阻力≤3.5N，NO反推脚力≤30N。
连接形式：支持焊接（温度320±20℃，时长≤3秒），可配专用接插件；开关功能线颜色区分（绿C、蓝NO、黄NC），无灯款设计简洁；线长、线型可定制，适配不同布线需求。

使用场景 APPLICATIONS

工业设备领域：如机床、自动化生产线、纺织机械等，用于设备启动、停止、模式切换等自锁控制，防水防爆特性适配车间油污、粉尘环境。
户外设备：环卫设备（如扫地车、清洗机）、安防设备（如监控箱、户外报警器），IP67防护应对雨水、湿气，IK09防爆应对轻微碰撞。
防爆场所：化工车间、加油站、燃气站等易燃易爆区域，IK09防爆等级保障安全操作，IP67防护防止液体、粉尘侵入。
特殊环境设备：冷藏库（-20℃~55℃工作温度覆盖）、高温车间等，适应宽温环境，稳定控制设备运行。

注意事项 PRECAUTIONS

1 安装要求：开孔尺寸需严格控制为16MM，确保开关安装稳固；螺帽装配力矩需在5 - 14N范围内，避免过紧损坏部件或过松导致脱落。
2 焊接操作：焊接温度需保持在320±20℃，焊接时长≤3秒，避免温度过高或时长过长损坏导线与开关触点；焊接后检查焊点质量，确保连接牢固。
3 接线规范：接线时区分功能线颜色（绿C、蓝NO、黄NC），无灯款需按功能线定义连接，避免接反导致功能异常；若使用接插件，确保接插件与开关匹配并插紧。
4 环境与操作：使用环境温度需在-20℃~55℃范围内，避免超出范围影响性能；避免暴力按压开关，防止结构损坏；定期检查开关的绝缘电阻、接触电阻，确保电气性能稳定；防水防爆结构避免私自拆解，维护时注意防护等级不受损。
5 定制说明：如需定制线长、线型，需提前明确需求，确保定制参数与设备布线适配。

规格书

放大查看下载PDF
