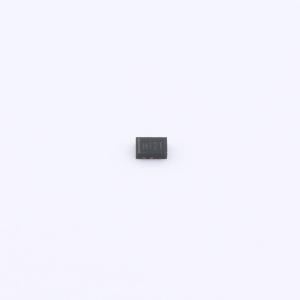

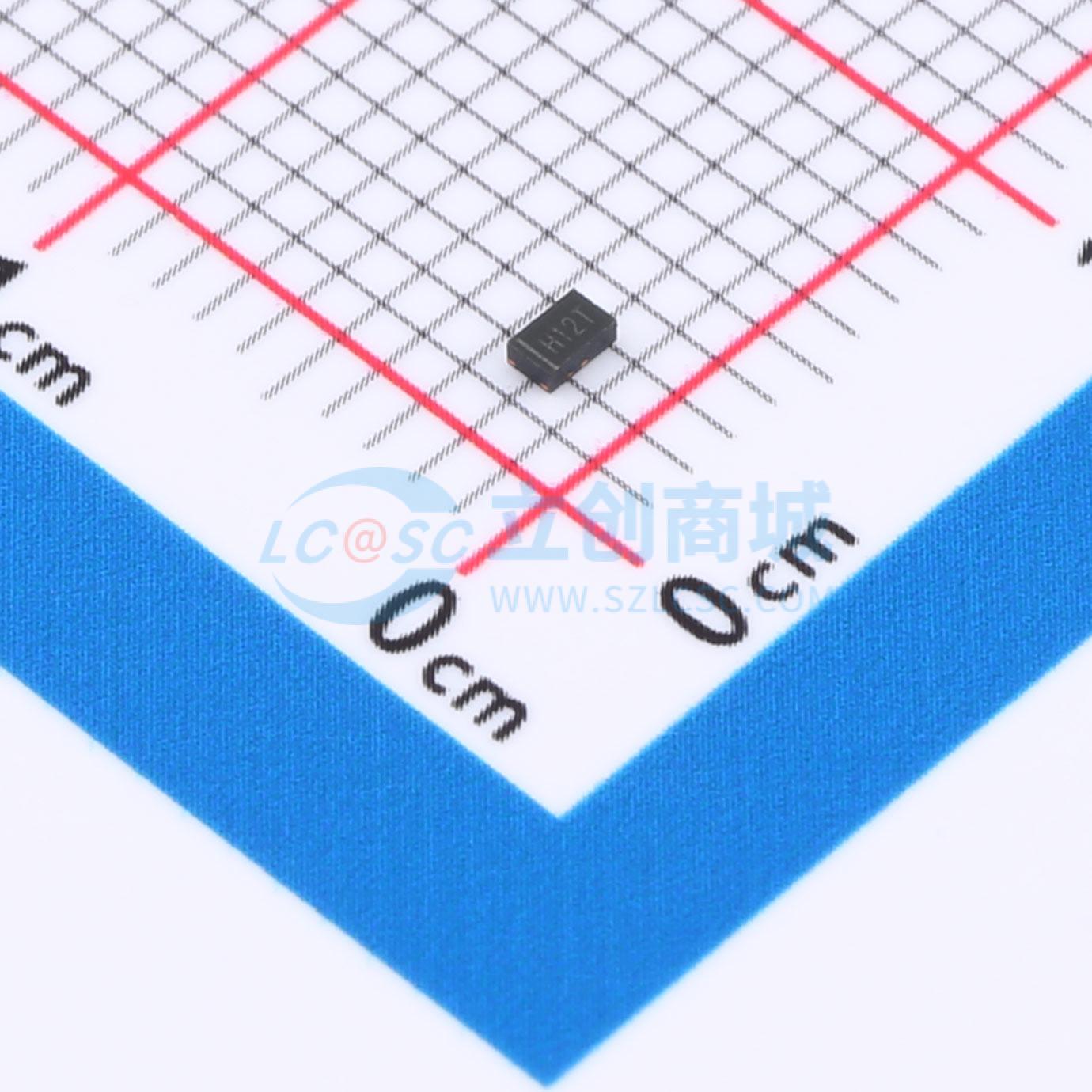

PTVSHC2EN12VUT
12V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD保护器旨在取代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻 (MLV)。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如快速响应时间、较低的工作电压、较低的钳位电压，并且与MLV相比无器件老化问题。该保护器可保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或故障。该产品采用DFN1610-2L封装，工作电压为12V，用于满足IEC 61000-4-2（±30kV空气放电，±30kV接触放电）的ESD抗扰度要求。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC2EN12VUT
- 商品编号
- C19190699
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.027533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 27V | |
| 峰值脉冲功率(Ppp) | 3kW@8/20us | |
| 击穿电压 | 16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 500pF |
商品概述
PTVSHC2EN12VUT静电放电（ESD）保护器专为替换手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）而设计。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PTVSHC2EN12VUT可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或干扰。PTVSHC2EN12VUT采用DFN1610 - 2L封装，工作电压为12V，用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（±30kV空气放电、±30kV接触放电）。
商品特性
- 每线3000W峰值脉冲功率（tP = 8 / 20μs）
- DFN1610 - 2L封装
- 典型响应时间<1ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3播放器
