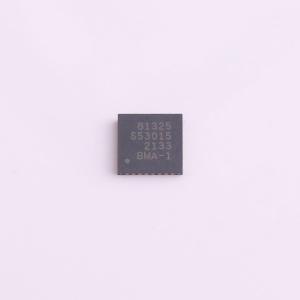

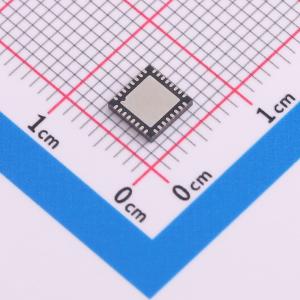

温馨提醒：图片仅供参考，商品以实物为准

MLX81325LLQ-BMA-103-RE

适用于功率低于100W小型电机的智能LIN驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 特性：通信CPU Mlx4用于LIN协议处理。应用CPU Mlx16，16位RISC-CPU，C可编程。可编程数字看门狗，有几种不同模式。 19个输入中断控制器。应用：小型无刷直流泵或阀门。带LIN的直流电机用于车窗升降、天窗、座椅、车门定位
品牌名称: Melexis(比利时迈来芯)
商品型号: MLX81325LLQ-BMA-103-RE
商品编号: C19189619
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.16997克(g)

商品参数

参数完善中

微控制器：
- 用于LIN协议处理的通信CPU Mlx4
- 应用CPU Mlx16，16位RISC - CPU，支持C编程
- 可编程数字看门狗，有多种不同模式
- 19输入中断控制器
- 通用定时器
存储器：
- 32 Kbyte Flash + 16 Kbyte ROM（带ECC），由Mlx16和Mlx4共享
- 2 Kbyte RAM，由Mlx16和Mlx4共享
- 2x256 Byte NVRAM（带ECC），仅Mlx16可访问
外设：
- 用于小NFET（<30nC@25kHz PWM）的预驱动器，可驱动2x DC、BLDC或步进电机
- 8个引脚用于数字I/O、ADC、定时器/捕获、主/从SPI
- 5个可编程16位PWM模块，频率10…50kHz
- PWM同步快速内部电流检测电路，用于无传感器正弦驱动
- 28 MHz ±5% PLL时钟，源自内部RC振荡器
- 集成看门狗，独立于系统时钟
- 片上温度传感器，精度±10°C
- 10位ADC，转换时间<6μs，自动DMA存储，24通道，0.75 - 1.5 - 2.5V参考
- 过流检测；过压和欠压保护
- 过温保护
电压调节器：
- 正常工作电压VS = 5.5V...28V（工作电压高达36V，寿命内限制24h）
- 欠压中断设置在4V…9V之间
- 3.3V调节器，电流>25mA，为霍尔或三轴位置传感器供电
- MCU控制在3.5V...28V范围内，不丢失内存/寄存器内容
- 典型低睡眠模式电流<25μA；周期性唤醒定时器电流<100μA
总线接口：
- 支持PWM、LIN 2.x、SAE J2602
- 可通过LIN、外部引脚IO[3]或内部唤醒定时器唤醒
