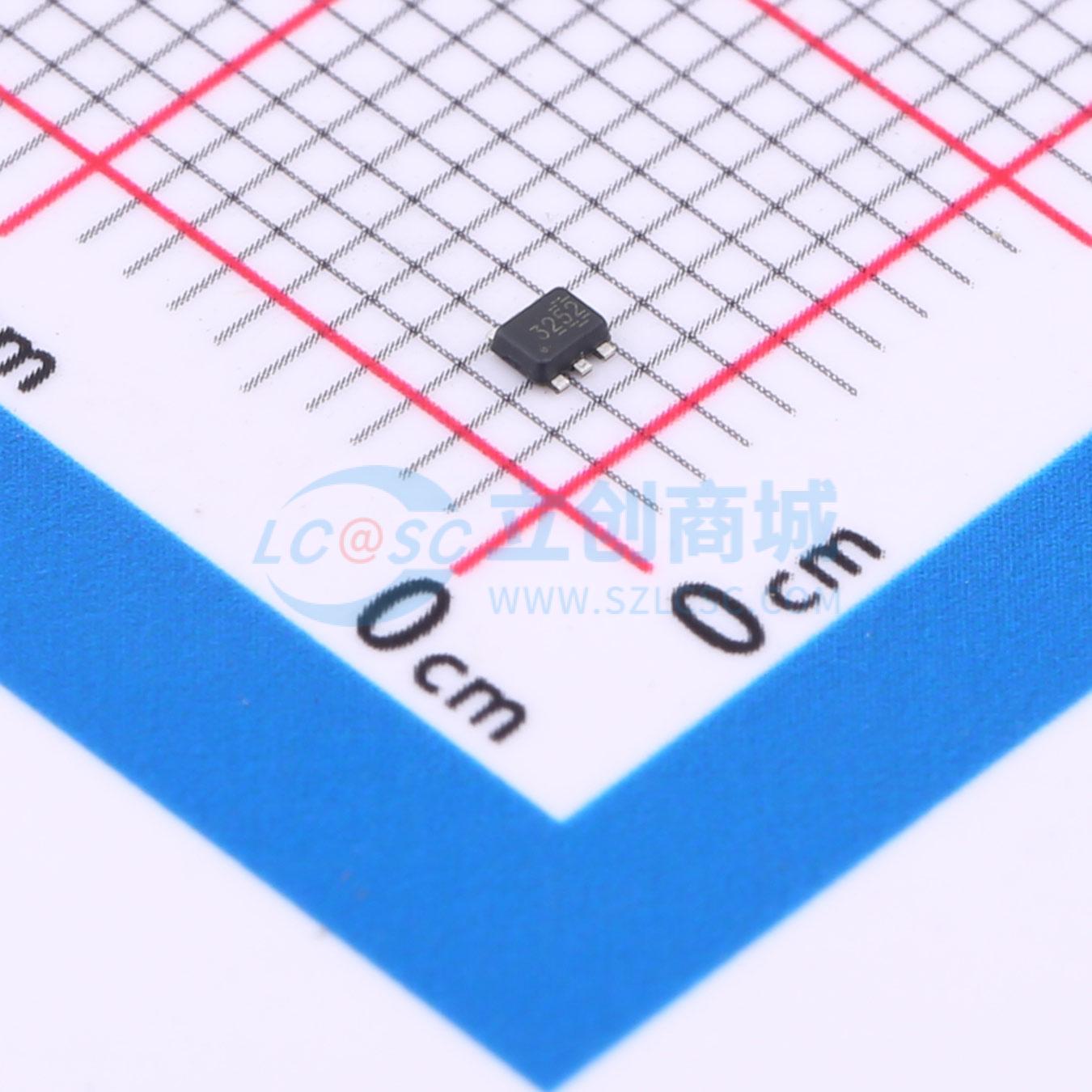

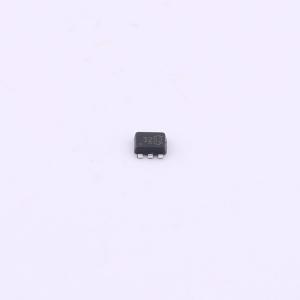

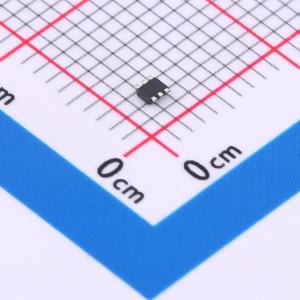

温馨提醒：图片仅供参考，商品以实物为准
TPS563252DRLR
3V至17V输入、3A输出同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS563252是一款3V至17V输入电压范围的同步降压转换器,支持0.6V至10V的输出电压范围,最大输出电流为3A。该器件采用D-CAP3控制模式,支持低ESR输出电容器,具有1.2MHz的开关频率和100μA的低静态电流。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS563252DRLR
- 商品编号
- C19188399
- 商品封装
- SOT-6(5x3)
- 包装方式
- 编带
- 商品毛重
- 0.0135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 600mV~10V | |
| 输出电流 | 3A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS56325x 是一款简单、易用、高效率、高功率密度的同步降压转换器，输入电压范围为 3V 至 17V，在 0.6V 至 10V 的输出电压范围内，支持高达 3A 的持续输出电流。TPS56325x 采用 D-CAP3 控制模式提供快速瞬态响应并支持低 ESR 输出电容器，无需外部补偿。该器件支持高达 95% 的占空比运行。Integrated bootstrap capacitor helps achieve single layer PCB and can save total BOM cost. TPS563252 在 Eco-mode 下运行，可在轻负载时保持高效率。TPS563257 在 FCCM 模式下运行，可在所有负载条件下保持相同的频率和较低的输出纹波。该器件集成了全面的断续模式 OVP、OCP、UVLO、OTP 和 UVP 保护。该器件采用 1.6mm×1.6mm SOT-563 封装。额定结温范围为 -40°C 至 125°C。
商品特性
- 3V 至 17V 输入电压范围，0.6V 至 10V 输出电压范围
- 0.6V 基准电压
- 25°C 时，基准精度为 ±1%
- 在 -40°C 至 125°C 温度范围内，基准精度为 ±1.5%
- 集成 55.0mΩ 和 24.3mΩ MOSFET
- 100μA 低静态电流
- 1.2MHz 开关频率
- 以最大 95% 的高占空比运行
- 精密 EN 阈值电压
- 1.6 ms 固定软启动时间（典型值）
- 轻负载下 TPS563252 采用 Eco-mode，TPS563257 采用 FCCM 模式
- D-CAP3 控制模式
- 通过集成自举电容器轻松布局
- 支持带预偏置输出的启动
- 开漏电源正常状态指示器
- 非锁存 OV、OT 和 UVLO 保护
- UV 保护的断续模式
- 逐周期 OC 和 NOC 保护
- 1.6mm × 1.6mm SOT-563 封装
应用领域
- WLAN/Wi-Fi 接入点、开关、路由器
- 专业音频、监控
- 电视、STB 和 DVR、智能扬声器
