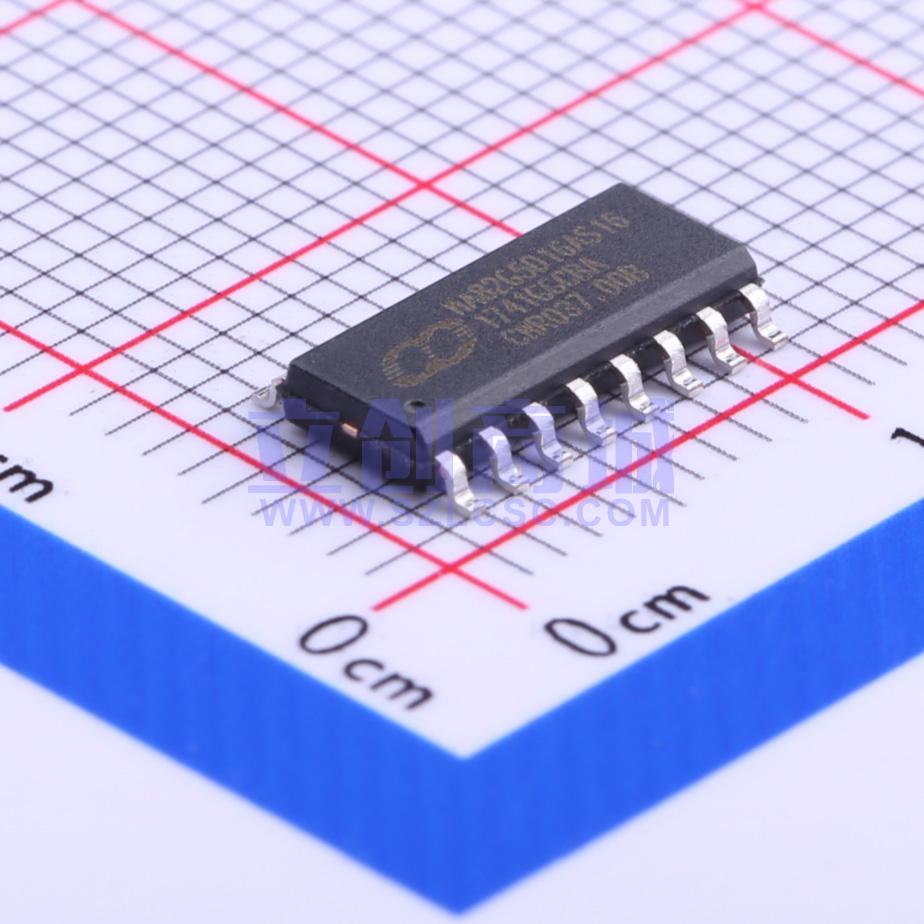

Name: MEGAWIN(笙泉) MA82G5D16AS16
Brand: MEGAWIN(笙泉)
SKU: C202855
Price: 1.76 CNY
Availability: OutOfStock

MA82G5D08 默认空间配置AP 程序空间 (5.5KB, 0000h~15FFh)IAP 数据空间 (1.0KB, 1600h~19FFh)ISP 引导码空间 (1.5KB, 1A00h~1FFFh)
数据存储器：1K/0.5K 字节片内 256 字节高速缓存5D08 片内256 字节扩展 RAM (XRAM)5D16 片内 768 字节扩展 RAM (XRAM)5D16 扩展 RAM (XRAM)支持页访问
双数据指针
中断控制14 中断源，4 级优先级3 个带滤波的外部中断 nINT0，nINT1 和 nINT2所有的外部中断支持高/低或上升/下降沿触发
MA82G5DXX 共有12 个定时器RTC 定时器和 WDT 定时器定时器 0，定时器1 和定时器2PCA0, 可编程计数器阵列0如果定时器2 用于分割模式，则共有7 个定时器
3 个16 - 位定时/计数，定时器0，定时器1 和定时器2
X12 模式和时钟输出功能定时器2 有新的5 个操作模式，它们有着8 个时钟源和8 个捕捉源定时器2 可以分割位两个8 位定时器时钟输出（CCO）在T2CKO所有定时器支持PWM 模式
1 个可编程16 位计数/定时阵列(PCA0) 有着6 个 CCP 模块PCA0 有6 个CCP(捕获/比较/PWM)模块可重载16 位基准计数器支持可变长度的PWM从片内CKM 可获得高达100MHz 的时钟来源捕获模式, 16 位软件定时器模式和高速输出模式缓冲捕获模式可以监控窄脉冲输入8/10/12/16 位可调PWM 模式，可被配置成：最高6 通道无缓冲10/12/16 位PWM,或最高6 通道带缓冲 2~8 位PWM,或最高3 通道带缓冲 9~16 位PWM
8 个键盘中断
10 位单端ADC可编程吞吐率到1M sps8 个外部输入通道和1 个内部输入通道(IVR/1.4V)ADC VREF + 从外部输入
模拟比较器0可选在ACNI0 上的内部参考电压 (IVR/1.4V)4 个可选ACPI0（+）输入可唤醒掉电模式和IDLE 模式滤波选项和输出给内部定时器捕捉
增强型UART (S0)帧错误侦测自动地址识别速度增强机制 (X2/X4 模式), 最大波特率可达7.3728/12.0MHz模式4 支持SPI 主机，SPICLK 速率可达12MHz
1 个主/从SPI 串行接口SPICLK 速率可达12MHz8 位数据传送模式4 高达2 个SPI 主机（包括串行口S0）在SPI 从机模式下支持菊花链功能
2 个主/从两线串行接口: TWI0 和 STWI (SID)1 个主/从硬件引擎：TWI0用于STWI(软件TWI)的开始/停止串行信号侦测可编程看门狗定时器(WDT),，时钟来源为ILRCO
通过CPU 或上电一次性使能
WDT 溢出可中断 CPU 或复位 CPU
掉电模式(watch 模式)下支持看门狗(WDT)功能，用于自动唤醒功能
实时时钟模块，时钟源来自XTAL 或ILRCO可编程中断周期从微秒到月21 - 位长系统定时器
在28 脚封装中最大25 个通用输入输出口(GPIO)
P3 可以设置成准双向口模式，推挽输出模式，开漏集输出模式和仅输入模式P0，P1，P2，P4 和P6 可以设置为推挽输出模式，开漏集输出模式P6.0, P6.1 和P4.7 公用XTAL2, XTAL1 和RST可编程通用输入输出口(GPIO) 的驱动力每一个脚具有片内上拉使能
时钟源内部12MHz/11.059MHz 振荡器(IHRCO)：工厂校对到 ±1% , 典型值外部晶振模式, 支持 32.768KHz 振荡和丢失时钟侦测(MCD)内部低功耗32KHz RC 振荡器 (ILRCO)外部时钟输入(ECKI) 在P6.0/XTAL2, 可达到25MHz内部RC 振荡输出在P6.0/XTAL2片内时钟倍频器(CKM) 可提供高速时钟源
两个低电压检测BOD0：检测1.7V
BOD1：选择检测电压为4.2V/3.7V/2.4V/2.0V
中断 CPU 或复位 CPU
(BOD1)在掉电模式下唤醒CPU
多种功耗控制模式：掉电模式，空闲模式，慢频模式，副频模式，RTC 模式，watch 模式和 monitor 模式
所有的中断能唤醒空闲(IDLE)模式
10 个中断源能唤醒掉电模式
慢频模式和副频模式支持低速MCU 运转
RTC 模式在掉电模式下支持实时时钟(RTC)恢复CPU
Watch 模式在掉电模式下支持看门狗(WDT) 恢复CPU
Monitor 模式在掉电模式下支持BOD1 恢复 CPU
工作电压范围：1.8V – 5.5Vflash 写操作(ISP/IAP/ICP)的最低电压为1.8V工作频率范围：25MHz(最高)外部晶振模式，0 – 12MHz 在 1.8V - 5.5V 和0 – 25MHz 在2.7V – 5.5VCPU 工作频率可达12MHz 在1.8V – 5.5V 和25MHz 在2.2V – 5.5V片内时钟倍频器（CKM）在 2.7V·5.5V 时CPU 工作频率可达32MHz
工作温度工业级(- 40℃ 到 +85℃)
16 字节的唯一ID 码
封装类型 SSOP28: MA82G5D16/5D08AL28 (16K/8K) SSOP20: MA82G5D16/5D08AL20 SOP16: MA82G5D16/5D08AS16

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	25MHz
	程序存储容量	16KB

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	13
	ADC(位数)	10bit
	工作电压	1.8V~5.5V
